تابلو برق صنعتی چیست؟ بررسی انواع، اجزا، کاربردها و قیمت

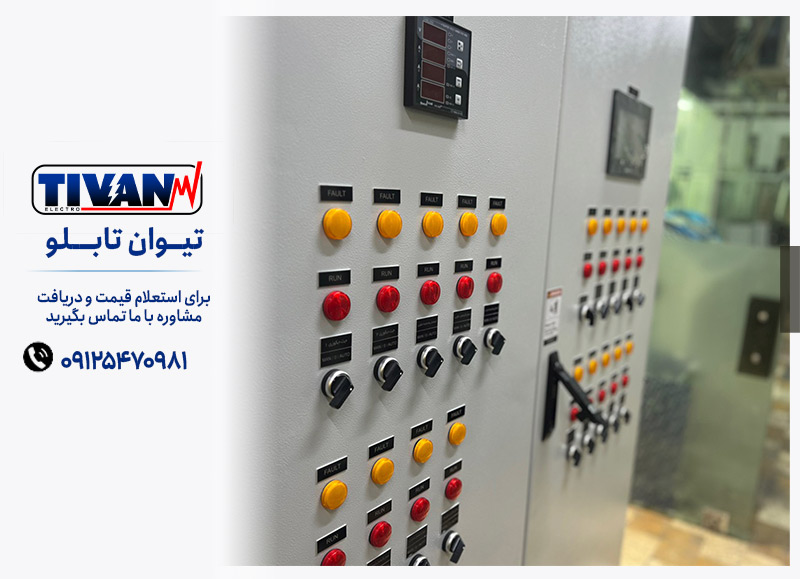

تابلو برق صنعتی مجموعه‌ای از تجهیزات الکتریکی، حفاظتی، کنترلی و اندازه‌گیری است که انرژی برق را در کارخانه‌ها و پروژه‌های صنعتی توزیع و مدیریت می‌کند. این مجموعه علاوه بر کنترل جریان برق، از تجهیزات در برابر اضافه‌بار، اتصال کوتاه و سایر خطاهای الکتریکی محافظت خواهد کرد و می‌تواند در کارخانه‌ها، خطوط تولید، موتورخانه‌ها، تصفیه‌خانه‌ها و صنایع نفت و گاز مورد استفاده قرار گیرد.

ساختار هر تابلو با توجه به نوع پروژه، توان مصرفی، تعداد تجهیزات، شرایط محیطی و سطح اتوماسیون تعیین می‌شود.

تابلو برق صنعتی چه وظایفی دارد؟

مهم‌ترین وظایف این تجهیزات عبارت‌اند از:

• توزیع انرژی میان مصرف‌کننده‌ها
• حفاظت از تجهیزات در برابر خطاهای الکتریکی
• کنترل و راه‌اندازی موتورها
• قطع و وصل مدارهای قدرت و فرمان
• اندازه‌گیری ولتاژ، جریان و سایر پارامترهای الکتریکی
• کنترل فرآیندهای صنعتی
• ایجاد امکان اتوماسیون و مانیتورینگ
• اتصال به PLC، HMI و سیستم SCADA
• تسهیل تعمیر و نگهداری تجهیزات

در نتیجه، تابلو برق صنعتی تنها یک محفظه فلزی نیست و بخشی از سیستم برق و کنترل یک مجموعه صنعتی محسوب می‌شود.

انواع تابلو برق صنعتی

تابلوهای برق صنعتی بر اساس کاربرد، سطح ولتاژ، روش نصب و ساختار داخلی به گروه‌های مختلف تقسیم می‌شوند.

۱. تابلو برق توزیع

تابلو توزیع انرژی الکتریکی را دریافت کرده و میان فیدرها و مصرف‌کننده‌های مختلف تقسیم می‌کند. کلید اصلی، کلیدهای خروجی، شینه‌ها، تجهیزات اندازه‌گیری و تجهیزات حفاظتی معمولاً در این ساختار قرار دارند.

کارخانه‌ها، ساختمان‌های صنعتی، مراکز تجاری و پروژه‌های زیرساختی از مصرف‌کنندگان اصلی تابلوهای توزیع هستند.

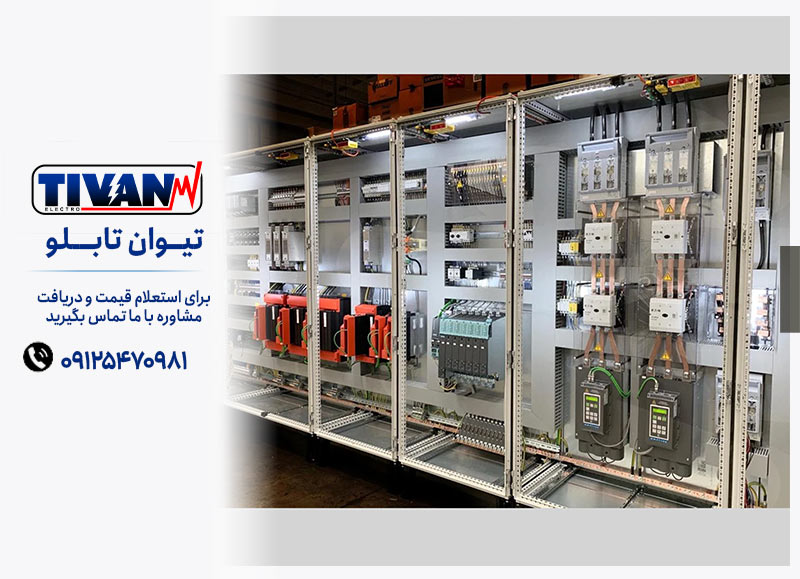

۲. تابلو MCC

تابلو MCC یا مرکز کنترل موتور برای کنترل و حفاظت چندین موتور الکتریکی طراحی می‌شود. کنتاکتور، رله اضافه‌بار، کلید حفاظتی، سافت‌استارتر، اینورتر و تجهیزات اندازه‌گیری از قطعات رایج این مدل به شمار می‌روند.

تعداد موتورها، توان هر موتور، روش راه‌اندازی و شرایط کاری باید پیش از طراحی مرکز کنترل موتور مشخص شود.

۳. تابلو PLC

تابلو PLC برای کنترل و اتوماسیون فرآیندهای صنعتی مورد استفاده قرار می‌گیرد. اجزای اصلی آن شامل PLC، ماژول‌های ورودی و خروجی، منبع تغذیه، رله‌ها، ترمینال‌ها و تجهیزات ارتباطی است.

اطلاعات از سنسورها دریافت شده و کنترلر بر اساس برنامه تعیین‌شده، فرمان لازم را به موتورها، شیرها و تجهیزات مختلف ارسال می‌کند.

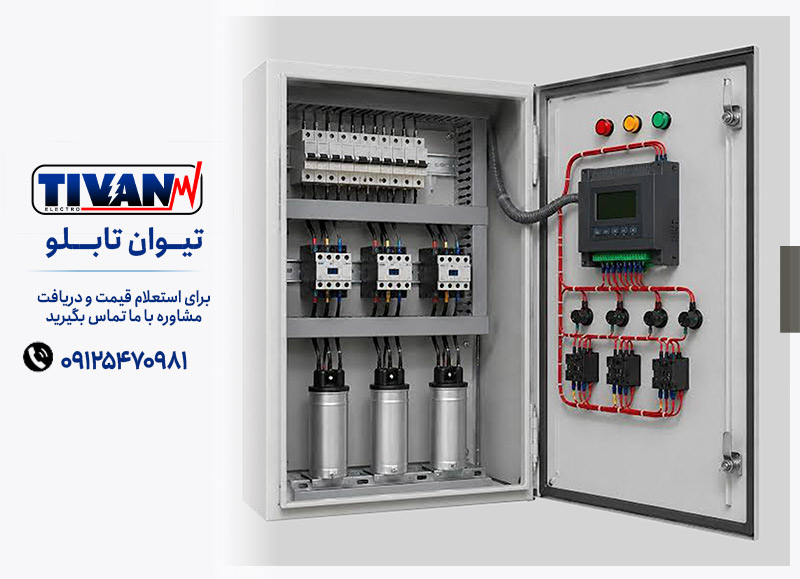

۴. تابلو بانک خازنی

تابلو بانک خازنی برای اصلاح ضریب توان و جبران توان راکتیو شبکه طراحی می‌شود. خازن‌ها، کنتاکتورهای خازنی، رگولاتور، فیوز و تجهیزات حفاظتی در این ساختار قرار می‌گیرند.

استفاده صحیح از بانک خازنی می‌تواند ضریب توان را بهبود دهد و میزان توان راکتیو شبکه را کاهش دهد.

۵. تابلو کنترل موتورخانه

تابلو کنترل موتورخانه برای مدیریت پمپ‌ها، فن‌ها، مشعل‌ها، بوسترپمپ‌ها و سیستم‌های تهویه استفاده می‌شود.

در چنین پروژه‌هایی، تجهیزات بر اساس فشار، دما، سطح سیال یا زمان به شکل دستی و خودکار کنترل خواهند شد.

۶. تابلو فیکس و کشویی

در تابلوهای فیکس، تجهیزات در محل مشخصی نصب می‌شوند و ساختار ساده‌تری دارند. این مدل برای بسیاری از پروژه‌های معمولی گزینه‌ای اقتصادی محسوب می‌شود.

تابلوهای کشویی دارای یونیت‌های قابل جابه‌جایی هستند و برای پروژه‌هایی مناسب‌اند که سرعت تعمیرات، بهره‌برداری مداوم و تعویض سریع تجهیزات اهمیت دارد.

اجزای تابلو برق صنعتی

تجهیزات داخلی بر اساس نوع کاربرد انتخاب می‌شوند، اما قطعات زیر در بسیاری از تابلوهای صنعتی وجود دارند.

کلید اصلی

کلید اصلی برای قطع و وصل ورودی تابلو و حفاظت کلی مدار به کار می‌رود. جریان نامی، قدرت قطع و سطح اتصال کوتاه شبکه باید هنگام انتخاب آن بررسی شود.

کلیدهای حفاظتی

کلیدهای MCB، MCCB و ACB مدارها را در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کنند. انتخاب صحیح این قطعات به جریان مصرفی و شرایط واقعی شبکه وابسته است.

کنتاکتور

کنتاکتور برای قطع و وصل بارهای الکتریکی، به‌خصوص موتورها، در مدار فرمان استفاده می‌شود.

رله اضافه‌بار

رله اضافه‌بار از موتور در برابر افزایش جریان محافظت می‌کند و معمولاً همراه با کنتاکتور نصب می‌شود.

رله کنترل فاز

رله کنترل فاز در مدارهای سه‌فاز، خطاهایی مانند قطع فاز، جابه‌جایی فاز و نامتعادلی فاز را تشخیص می‌دهد.

شینه

شینه‌ها مسیر اصلی عبور جریان داخل تابلو هستند. جنس، ابعاد و ظرفیت آنها باید بر اساس جریان نامی و شرایط حرارتی تعیین شود.

ترمینال‌ها

ترمینال‌ها برای اتصال منظم کابل‌ها و سیم‌های ورودی و خروجی به کار می‌روند و دسترسی برای تعمیرات را آسان‌تر می‌کنند.

تجهیزات اندازه‌گیری

ولت‌متر، آمپرمتر، مولتی‌متر تابلویی، ترانس جریان و تجهیزات مانیتورینگ برای اندازه‌گیری و پایش پارامترهای الکتریکی کاربرد دارند.

تجهیزات اتوماسیون

در تابلوهای کنترلی، تجهیزاتی مانند PLC، ماژول‌های I/O، HMI، اینورتر، منبع تغذیه، رله واسط و تجهیزات شبکه صنعتی نصب می‌شوند.

طراحی تابلو برق صنعتی چگونه انجام می‌شود؟

برای طراحی، ابتدا اطلاعاتی مانند ولتاژ ورودی، جریان مصرفی، توان تجهیزات، تعداد فیدرها، روش راه‌اندازی موتورها، شرایط محیطی و درجه حفاظت مورد نیاز بررسی می‌شود. پس از تحلیل این اطلاعات، تجهیزات مناسب انتخاب شده و مدارهای قدرت و فرمان، چیدمان داخلی، شینه‌بندی، سیم‌کشی و ترمینال‌بندی طراحی می‌شوند.

در پایان، تابلو از نظر عایقی، عملکرد، سیم‌کشی، اتصال زمین و کیفیت مونتاژ مورد آزمایش قرار می‌گیرد.

تفاوت مدار قدرت و مدار فرمان

مدار قدرت وظیفه انتقال انرژی الکتریکی به بارهای اصلی مانند موتورها، پمپ‌ها و هیترها را بر عهده دارد.

مدار فرمان شرایط قطع و وصل تجهیزات را مشخص می‌کند. شستی‌ها، رله‌ها، کنتاکتورها، سنسورها، PLC و تجهیزات کنترلی در این بخش قرار می‌گیرند.

تفکیک صحیح مدار قدرت و فرمان، ایمنی، نظم داخلی و قابلیت تعمیر تابلو را افزایش می‌دهد.

اهمیت جریان اتصال کوتاه

جریان اتصال کوتاه یکی از مهم‌ترین پارامترهای طراحی تابلو برق صنعتی است. هنگام بروز خطا، جریان زیادی از مسیر اتصال کوتاه عبور می‌کند و ممکن است به تجهیزات آسیب بزند.

به همین دلیل، کلیدها باید قدرت قطع مناسبی داشته باشند. انتخاب تجهیزات فقط بر اساس جریان نامی کافی نیست و سطح اتصال کوتاه شبکه نیز باید محاسبه شود.

درجه حفاظت IP در تابلو برق

درجه حفاظت IP میزان مقاومت محفظه را در برابر ورود گردوغبار، اجسام خارجی و آب مشخص می‌کند.

نمونه‌ای که در اتاق برق نصب می‌شود، به شرایط حفاظتی متفاوتی نسبت به تابلوهای نصب‌شده در فضای باز، محیط مرطوب یا محل دارای گردوغبار نیاز دارد.

انتخاب درجه IP مناسب، دوام، ایمنی و قابلیت اطمینان تابلو را افزایش می‌دهد.

استاندارد تابلو برق صنعتی

استاندارد IEC ۶۱۴۳۹ یکی از استانداردهای مهم برای تابلوهای فشار ضعیف است و الزامات طراحی، ساخت، عملکرد و آزمون آنها را مشخص می‌کند.

بااین‌حال، استاندارد نهایی باید بر اساس نوع تابلو، سطح ولتاژ، محل نصب و الزامات قرارداد تعیین شود. بهتر است استاندارد ساخت و آزمایش‌ها از ابتدا در پیشنهاد فنی درج شوند.

قیمت تابلو برق صنعتی چگونه تعیین می‌شود؟

تعیین قیمت تابلو برق صنعتی بدون بررسی مشخصات فنی پروژه امکان‌پذیر نیست؛ زیرا عواملی مانند جریان نامی، تعداد فیدرها، برند قطعات، قدرت قطع کلیدها، ابعاد بدنه، درجه حفاظت، نوع شینه‌بندی، تعداد درایوها و سطح اتوماسیون مستقیماً بر هزینه نهایی تأثیر می‌گذارند. بنابراین مقایسه قیمت دو تابلو زمانی معتبر است که تجهیزات و مشخصات فنی آنها یکسان باشد.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• جریان نامی تابلو
• تعداد فیدرها و موتورها
• نوع و برند کلیدها
• قدرت قطع تجهیزات
• تعداد درایو و سافت‌استارتر
• استفاده از PLC و تجهیزات اتوماسیون
• ابعاد و ضخامت بدنه
• جنس ورق و نوع پوشش رنگ
• درجه حفاظت IP
• نوع شینه‌بندی
• ساختار فیکس یا کشویی
• تجهیزات تهویه و اندازه‌گیری

بنابراین، مقایسه قیمت دو تابلو زمانی صحیح است که تجهیزات، مشخصات فنی، استاندارد ساخت و سطح خدمات آنها یکسان باشد.

نکات مهم هنگام خرید تابلو برق صنعتی

پیش از سفارش، موارد زیر را بررسی کنید:

1. نوع کاربرد تابلو را مشخص کنید؛ مانند توزیع، MCC، PLC یا بانک خازنی.
2. جریان، توان و تعداد مصرف‌کننده‌ها را تعیین کنید.
3. شرایط دما، رطوبت، گردوغبار و محل نصب را در نظر بگیرید.
4. برند و مدل تجهیزات اصلی را در پیشنهاد فنی درج کنید.
5. استاندارد ساخت و آزمون‌های مورد نیاز را مشخص کنید.
6. فضای توسعه آینده را در طراحی پیش‌بینی کنید.
7. نقشه‌های برق، لیست تجهیزات و مدارک فنی را از سازنده دریافت کنید.
8. سابقه سازنده در طراحی، مونتاژ و تست تابلو را بررسی کنید.

طراحی و ساخت تابلو برق صنعتی در تیوان تابلو

انتخاب سازنده مناسب، نقش مهمی در عملکرد و دوام تابلو دارد. یک تابلو استاندارد حاصل مجموعه‌ای از مراحل شامل بررسی پروژه، طراحی مدار، انتخاب تجهیزات، ساخت بدنه، مونتاژ، سیم‌کشی، تست و کنترل کیفیت است. ضعف در هر یک از این مراحل می‌تواند ایمنی، قابلیت تعمیر و طول عمر سیستم را کاهش دهد.

تیوان تابلو با تمرکز بر طراحی و ساخت تابلوهای برق صنعتی، کنترلی و اتوماسیون، راهکارهای متناسب با نیاز هر پروژه ارائه می‌دهد. در این فرآیند، نوع بار، جریان مصرفی، تعداد فیدرها، تجهیزات حفاظتی، شرایط محیطی، سطح اتوماسیون و امکان توسعه آینده بررسی می‌شوند.

سپس مدارهای قدرت و فرمان، چیدمان تجهیزات، سیم‌کشی و مستندات فنی آماده خواهند شد. هدف این مجموعه، ساخت تابلوهایی ایمن، منظم، قابل تعمیر و متناسب با شرایط واقعی پروژه است.

جمع‌بندی

تابلو برق صنعتی یکی از اجزای اصلی سیستم برق در کارخانه‌ها و پروژه‌های صنعتی است و وظایفی مانند توزیع انرژی، حفاظت تجهیزات، کنترل موتورها، اندازه‌گیری و اتوماسیون را انجام می‌دهد.

انتخاب مدل مناسب به عواملی مانند جریان، توان، نوع بار، تعداد فیدرها، شرایط محیطی، درجه حفاظت، تجهیزات داخلی و استاندارد ساخت بستگی دارد.

برای دریافت قیمت دقیق، ابتدا باید مشخصات فنی پروژه بررسی شود. تیوان تابلو آماده طراحی و ساخت تابلوهای برق صنعتی، کنترلی و اتوماسیون بر اساس نیاز پروژه است.

سوالات متداول

تابلو برق صنعتی چیست؟

این سیستم محفظه‌ای شامل تجهیزات قدرت، کنترل، حفاظت و اندازه‌گیری است که برای مدیریت انرژی الکتریکی در پروژه‌های صنعتی استفاده می‌شود.

انواع تابلو برق صنعتی کدام‌اند؟

تابلو توزیع، تابلو MCC، تابلو PLC، تابلو بانک خازنی، تابلو کنترل موتورخانه و تابلوهای فیکس و کشویی از انواع رایج تابلو برق صنعتی هستند.

قیمت تابلو برق صنعتی چقدر است؟

قیمت به جریان، تعداد فیدرها، برند تجهیزات، ابعاد، درجه حفاظت، نوع شینه‌بندی و سطح اتوماسیون بستگی دارد و پس از بررسی مشخصات پروژه تعیین می‌شود.

تابلو MCC چه کاربردی دارد؟

تابلو MCC برای کنترل، راه‌اندازی و حفاظت چندین موتور الکتریکی در کارخانه‌ها و پروژه‌های صنعتی استفاده می‌شود.

استاندارد مهم تابلو برق صنعتی چیست؟

استاندارد IEC ۶۱۴۳۹ یکی از استانداردهای مهم تابلوهای فشار ضعیف است؛ بااین‌حال استاندارد نهایی باید بر اساس مشخصات پروژه تعیین شود.
