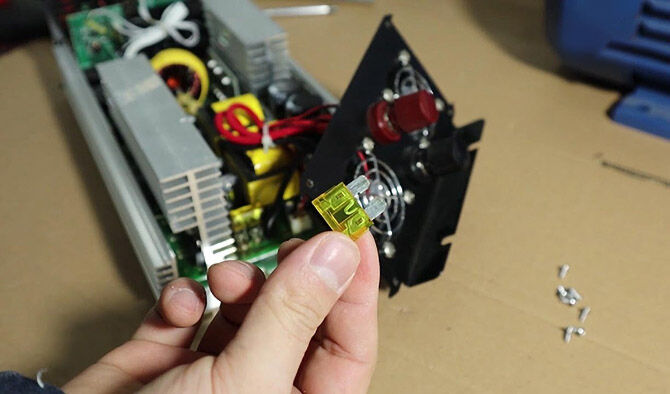

به گزارش بازار، بررسی علت خروجی نداشتن اینورتر یکی از مهم‌ترین چالش‌ها در عیب‌یابی تجهیزات صنعتی و درایوهای کنترل دور است؛ تجهیزاتی که وظیفه کنترل سرعت و گشتاور موتورهای الکتریکی را بر عهده دارند. گاهی ممکن است اینورتر روشن باشد، نمایشگر آن وضعیت عادی را نشان دهد و حتی فرمان Run نیز دریافت شود، اما در ترمینال‌های خروجی ولتاژ مؤثری برای راه‌اندازی موتور وجود نداشته باشد. در چنین شرایطی، برخلاف تصور عموم که علت را تنها به سوختن قطعات داخلی یا IGBT نسبت می‌دهند، ریشه مشکل می‌تواند مواردی چون تنظیمات نادرست پارامترها و مرجع فرمان، قطعی یا شل‌شدگی کابل‌ها و اتصالات موتور، بروز اتصال کوتاه در خروجی، خرابی برد گیت‌درایور یا خطاهای حفاظتی ناشی از اضافه‌بار باشد که بررسی دقیق آن‌ها نیازمند عیب‌یابی مرحله‌ای بخش‌های کنترلی، ماژول‌های قدرت و وضعیت بار است.
در حقیقت، بسیاری از درایوها در صورت شناسایی شرایط غیرعادی، به‌طور خودکار پالس‌های فرمان به بخش قدرت را متوقف می‌کنند تا از آسیب بیشتر به IGBT، موتور یا سایر اجزای سیستم جلوگیری شود. بنابراین، «خروجی نداشتن» لزوماً به معنای سوختن خود اینورتر نیست.
چرا قطع شدن خروجی درایو یک بحران پرهزینه است؟
درایو در بسیاری از سامانه‌های صنعتی و تأسیساتی، بخشی از زنجیره اصلی عملکرد تجهیزات محسوب می‌شود. توقف آن ممکن است فقط به خاموش شدن یک موتور محدود نماند و عملکرد کل فرآیند را تحت تأثیر قرار دهد.
در آسانسورها، اختلال در درایو می‌تواند باعث توقف کابین و ایجاد شرایطی شود که نیازمند مداخله فوری تکنسین است. در سیستم‌های آبرسانی ساختمان‌ها نیز توقف درایو پمپ می‌تواند موجب کاهش یا قطع فشار آب شود. در محیط‌های صنعتی، پیامدها گسترده‌تر است؛ از توقف نوار نقاله و پمپ گرفته تا متوقف شدن خطوط تولید، ماشین‌آلات CNC، فن‌های صنعتی و تجهیزات فرآیندی.
اهمیت موضوع زمانی بیشتر می‌شود که خرابی درایو به توقف پیوسته عملکردش منجر شود. در این وضعیت، هزینه فقط به تعمیر قطعه محدود نیست و زمان از دست‌رفته، توقف تولید و اختلال در زنجیره عملیات نیز به هزینه نهایی اضافه می‌شود.
هشدارها را جدی بگیرید؛ علائم پنهان پیش از قطع کامل خروجی درایو
قطع کامل خروجی همیشه بدون مقدمه اتفاق نمی‌افتد. گاهی درایو پیش از رسیدن به این مرحله، نشانه‌هایی مانند خطاهای متناوب، افزایش دمای غیرعادی، محدود شدن جریان، ناپایداری سرعت موتور یا تکرار Faultهای خاص را نشان می‌دهد.
بررسی این علائم می‌تواند از رسیدن خرابی به مرحله جدی‌تر جلوگیری کند. برای نمونه، اضافه‌بار مکرر، دمای بالای ماژول قدرت یا خطاهای مرتبط با اضافه‌جریان ممکن است نشانه وجود مشکلی در بار، موتور، کابل‌کشی یا خود مدار قدرت باشد. سازندگان درایو نیز در دستورالعمل‌های عیب‌یابی خود، بررسی DC Bus، جریان خروجی، اتصالات برد گیت و ماژول‌های قدرت را از مراحل مهم تشخیص خرابی می‌دانند.
از سوی دیگر، صفر بودن فرکانس خروجی لزوماً به معنی خرابی سخت‌افزاری نیست. ممکن است فرمان سرعت از منبع تعیین‌شده به درایو نرسیده باشد یا ورودی دیجیتال، آنالوگ و پارامترهای مربوط به مرجع سرعت به شکل نادرست تنظیم شده باشند.
مهم‌ترین دلایل خروجی نداشتن اینورتر چیست؟
برای یافتن علت خروجی نداشتن اینورتر باید میان مشکلات ورودی و کنترلی، ایرادات بخش قدرت و مشکلات ناشی از موتور یا بار تفاوت قائل شد.
ایراد در مدار فرمان گیت
گیت‌درایور وظیفه دارد سیگنال مناسب را برای کنترل سوئیچ‌های قدرت، از جمله IGBTها، فراهم کند. اگر خود گیت‌درایور یا مدار مرتبط با آن دچار ایراد شود، فرمان لازم برای سوئیچ‌زنی صحیح IGBTها ایجاد نخواهد شد و در نتیجه خروجی مورد انتظار شکل نمی‌گیرد. بررسی ارتباط میان برد گیت‌درایور و سایر بردهای مرتبط نیز در دستورالعمل‌های تعمیر برخی درایوهای صنعتی به‌عنوان یکی از مراحل عیب‌یابی خروجی بدون ولتاژ مطرح شده است.
خرابی IGBT
این قطعه ممکن است در اثر اضافه‌جریان، اتصال کوتاه، تنش حرارتی یا سایر شرایط کاری آسیب ببیند. در چنین حالتی، سوئیچ‌زنی یکی از شاخه‌های خروجی مختل می‌شود و ولتاژ سه‌فاز مورد انتظار در خروجی ایجاد نخواهد شد. در برخی دستورالعمل‌های فنی، تست دیودهای مرتبط با ماژول‌های قدرت و بررسی IGBTها نیز به‌عنوان بخشی از فرآیند تشخیص خرابی توصیه شده است.
اتصال کوتاه در خروجی
اتصال کوتاه در خروجی یکی از عوامل مهم دیگری که می‌تواند علت خروجی نداشتن درایو باشد. اگر کابل موتور، سیم‌پیچ موتور یا بخشی از مدار خروجی دچار اتصال کوتاه یا خطای زمین شده باشد، سیستم حفاظتی درایو ممکن است شرایط غیرعادی را تشخیص دهد و برای جلوگیری از آسیب بیشتر، پالس‌های سوئیچینگ را متوقف کند. در برخی ساختارهای حفاظتی حتی تشخیص اضافه‌جریان یا وضعیت غیرعادی IGBT مستقیماً به غیرفعال شدن فرمان آن منجر می‌شود.
مشکلات ورودی و تنظیمی
مشکلات ورودی، افت یا عدم تعادل ولتاژ شبکه، خرابی اتصالات، خطای تغذیه داخلی و تنظیمات نادرست نیز باید پیش از نتیجه‌گیری درباره خرابی ماژول قدرت بررسی شوند. بنابراین، تعویض فوری IGBT بدون مشخص کردن علت اصلی خرابی می‌تواند باعث تکرار مشکل شود.
پروتکل‌های عیب‌یابی سریع برای تکنسین‌ها و مهندسان نگهداری
عیب‌یابی اصولی باید از ساده‌ترین و کم‌ریسک‌ترین بررسی‌ها شروع شود و سپس به بخش‌های داخلی درایو برسد. اندازه‌گیری‌های داخل درایو و روی باس DC تنها باید توسط فرد متخصص و مطابق دستورالعمل همان مدل انجام شود؛ زیرا حتی پس از قطع ورودی، باس DC می‌تواند دارای ولتاژ خطرناک باشد. مستندات سازندگان نیز برای انجام این تست‌ها بر رعایت الزامات ایمنی تأکید دارند.
- کنترل پایداری شبکه و بررسی اتصالات و کابل‌های ارتباطی
نخست باید از مناسب بودن ولتاژ ورودی و نبودن قطع فاز یا افت غیرعادی اطمینان حاصل کرد. پس از آن، ترمینال‌ها، کابل‌های موتور، کانکتورها و اتصالات بردها باید از نظر شل‌شدگی، قطعی، آثار حرارت یا آسیب فیزیکی بررسی شوند.
در درایوهای دارای بردهای متعدد، ارتباط میان برد کنترل، برد گیت‌درایور و بخش قدرت اهمیت ویژه‌ای دارد. یک اتصال ناقص می‌تواند باعث شود فرمان از بخش کنترل به مرحله قدرت منتقل نشود، حتی در شرایطی که نمایشگر درایو ظاهراً وضعیت عادی را نشان می‌دهد. در دستورالعمل‌های فنی Rockwell Automation نیز بررسی اتصالات میان Gate Driver Board و بردهای مرتبط، بخشی از فرآیند بررسی نبود ولتاژ خروجی معرفی شده است.
- تحلیل کدهای خطا (Fault Codes) و مدیریت اضافه‌بار
کد خطای ثبت‌شده در درایو می‌تواند مسیر عیب‌یابی را به شکل قابل توجهی کوتاه کند. به همین دلیل، پیش از Reset کردن مکرر دستگاه، باید کد خطا، زمان وقوع و شرایطی که درایو هنگام بروز Fault داشته است ثبت شود.
اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، خطای زمین، دمای بالا و خطاهای مرتبط با ماژول قدرت از جمله وضعیت‌هایی هستند که در درایوهای صنعتی پایش می‌شوند. برای مثال، مستندات زیمنس برخی خطاهای Power Stack را با شرایطی مانند اتصال کوتاه IGBT و خطای زمین مرتبط می‌دانند. در صورت مشاهده اضافه‌بار نیز نباید فقط به Reset کردن درایو اکتفا کرد. باید بار مکانیکی، وضعیت موتور، کابل‌ها و شرایط کاری بررسی شود؛ زیرا اضافه‌بار تکرار شونده می‌تواند نشانه مشکلی خارج از خود اینورتر باشد.
- تست ایزوله؛ جداسازی موتور برای تشخیص سلامت درایو
یکی از مراحل مهم در عیب‌یابی این است که در شرایط مناسب و طبق دستورالعمل سازنده، موتور و بار مکانیکی از درایو جدا شوند و عملکرد خروجی بدون بار بررسی شود. این روش کمک می‌کند مشخص شود مشکل در خود درایو قرار دارد یا در موتور و مدار متصل به آن. اگر درایو در وضعیت ایزوله همچنان خروجی مورد انتظار را ایجاد نکند، احتمال وجود ایراد در بخش کنترل، گیت‌درایور، ماژول قدرت یا مدارهای اندازه‌گیری بیشتر می‌شود.
در مقابل، اگر خروجی در حالت بدون بار طبیعی باشد اما پس از اتصال موتور Fault ایجاد شود، بررسی موتور، کابل موتور و بار مکانیکی اهمیت بیشتری پیدا می‌کند. Rockwell Automation نیز در فرآیند عیب‌یابی خود، بررسی خروجی و جریان درایو با بار جداشده را به‌عنوان یک مرحله تشخیصی مطرح کرده است.
- بازنشانی پارامترها و بررسی تنظیمات نرم‌افزاری
گاهی مشکل خروجی ناشی از خرابی قطعه نیست. مرجع فرمان، منبع سرعت، محدودیت‌های فرکانس، منطق ورودی‌ها یا سایر پارامترهای کنترلی می‌توانند به‌گونه‌ای تنظیم شده باشند که درایو عملاً فرمان تولید خروجی مناسب را دریافت نکند. بنابراین، پیش از باز کردن دستگاه باید وضعیت پارامترهای اصلی، منبع فرمان Run و Speed Reference و محدودیت‌های نرم‌افزاری بررسی شود. در برخی درایوها، تنظیمات نادرست ورودی دیجیتال یا انتخاب منبع اشتباه برای فرمان سرعت می‌تواند باعث شود درایو روشن بماند اما خروجی مورد انتظار را تولید نکند.
در صورت نیاز به تعمیر سخت‌افزاری نیز بهتر است عیب‌یابی بر اساس مدل دقیق درایو انجام شود. برای نمونه، در خرابی‌های مربوط به درایوهای زیمنس، بررسی برد کنترل، برد قدرت، IGBT و مدار فرمان باید متناسب با سری و ساختار همان مدل انجام شود؛ از این رو، مراجعه به مراکز تخصصی برای تعمیر اینورتر زیمنس، که از دانش فنی و تجربه کافی در رفع اشکال انواع سری‌های این برند برخوردارند، نقشی کلیدی در کاهش هزینه‌ها، افزایش طول عمر دستگاه و جلوگیری از بروز مجدد خرابی ایفا می‌کند.
آیا اینورتر بدون خروجی قابل تعمیر است یا باید تعویض شود؟
در بسیاری از موارد، نداشتن خروجی به معنای غیرقابل‌تعمیر بودن درایو نیست. نتیجه نهایی به محل و شدت خرابی بستگی دارد. اگر مشکل در یک برد، گیت‌درایور، سنسور، اتصالات یا یک بخش مشخص از مدار قدرت باشد، ممکن است تعمیر یا تعویض همان بخش امکان بازگرداندن درایو به مدار را فراهم کند.
در مقابل، آسیب گسترده به چند بخش قدرت، سوختگی شدید بردها، تکرار خرابی پس از تعمیر یا نبود قطعات سازگار ممکن است تعویض کامل دستگاه را اقتصادی‌تر کند. تصمیم‌گیری میان تعمیر و تعویض باید پس از عیب‌یابی انجام شود.
نکته مهم این است که اگر IGBT آسیب دیده باشد، صرفاً جایگزین کردن آن همیشه پایان کار نیست. باید علت خرابی نیز مشخص شود؛ برای مثال اتصال کوتاه در خروجی، مشکل گیت‌درایور، نقص سیستم خنک‌کاری یا شرایط اضافه‌بار می‌تواند دوباره به قطعه جدید آسیب بزند.
استراتژی‌های پیشگیرانه برای جلوگیری از قطعی ناگهانی درایوها
پیشگیری از خرابی درایو بیش از آنکه به یک اقدام خاص وابسته باشد، به مجموعه‌ای از کنترل‌های دوره‌ای نیاز دارد. تمیز نگه داشتن مسیرهای تهویه، کنترل دمای تابلو، بررسی عملکرد فن‌ها، کنترل اتصالات، پایش شرایط بار و توجه به هشدارهای ثبت‌شده در حافظه درایو، از اقدامات پایه در نگهداری پیشگیرانه هستند.
کنترل کیفیت برق ورودی نیز اهمیت دارد. افت ولتاژ، اضافه‌ولتاژ و خطای فاز می‌توانند باعث ایجاد Fault یا فشار مضاعف بر بخش‌های مختلف درایو شوند. از سوی دیگر، اضافه‌بار مداوم نیز باید به‌عنوان یک نشانه فنی بررسی شود، نه خطایی که صرفاً با Reset کردن برطرف شود.
تهیه نسخه پشتیبان از پارامترهای درایو، ثبت کدهای خطا و سابقه تعمیرات نیز در زمان بروز خرابی ارزش زیادی دارد. این اطلاعات به تکنسین کمک می‌کند تغییرات عملکرد دستگاه را در طول زمان بررسی کند و میان یک خرابی ناگهانی و مشکلی که به‌تدریج شکل گرفته است تفاوت بگذارد.
در نهایت، علت خروجی نداشتن اینورتر را نمی‌توان بدون توجه به معماری درایو و شرایط واقعی کار آن به یک قطعه خاص نسبت داد. گاهی ایراد از فرمان و تنظیمات است، گاهی از گیت‌درایور یا IGBT و در مواردی نیز موتور، کابل یا سیستم حفاظتی عامل توقف خروجی است. عیب‌یابی مرحله‌ای و مبتنی بر اندازه‌گیری، به‌جای تعویض حدسی قطعات، دقیق‌ترین مسیر برای کاهش زمان توقف و جلوگیری از هزینه‌های اضافی است.
