به گزارش بازار، نشتی یک شیر صنعتی همیشه به معنی ترک‌خوردگی بدنه نیست. در بسیاری از موارد، منشأ مشکل را باید در سیت، آب‌بند ساقه، آلودگی داخل خط، شرایط نامناسب بهره‌برداری یا نصب نادرست جست‌وجو کرد. هنگام انتخاب یک شیر توپی استیل صنعتی، بررسی گرید بدنه فقط بخشی از تصمیم است؛ جنس Seat و Seal، فشار و دمای طراحی، نوع سیال، دفعات عملکرد و شیوه نصب نیز بر دوام آب‌بندی اثر دارند.
نشتی داخلی با نشتی خارجی چه تفاوتی دارد؟
نشتی داخلی زمانی رخ می‌دهد که شیر در وضعیت بسته است اما مقداری از سیال از کنار گوی و سیت عبور می‌کند. این حالت ممکن است در ظاهر شیر دیده نشود، اما می‌تواند باعث افت عملکرد فرایند یا ناتوانی در ایزوله‌کردن خط شود.

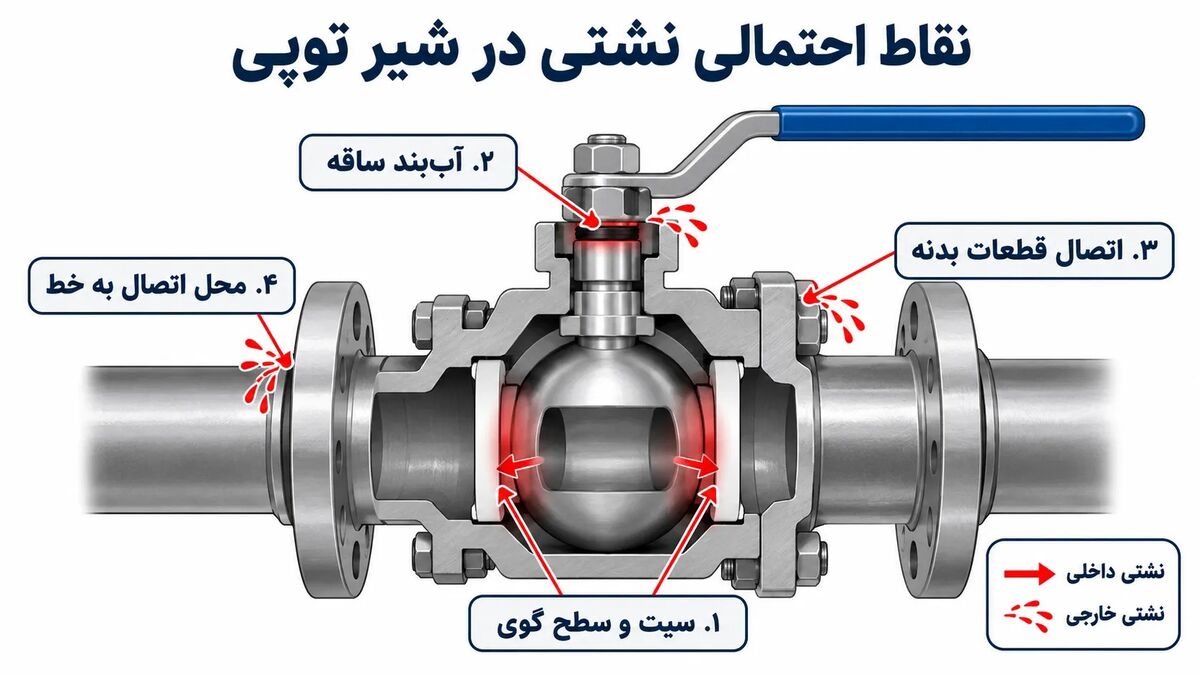

نشتی خارجی خروج سیال از مرز فشاری شیر است. محل آن ممکن است اطراف Stem، اتصال قطعات بدنه، فلنج یا محل اتصال شیر به خط باشد. تشخیص این دو نوع اهمیت زیادی دارد؛ زیرا روش بررسی و قطعه‌ای که احتمال خرابی آن وجود دارد یکسان نیست.
«پیش از تعویض کامل شیر، ابتدا باید مشخص شود نشتی از مسیر داخلی، ساقه، اتصال بدنه یا محل نصب است؛ تشخیص نادرست می‌تواند هزینه تعمیر را افزایش دهد، بدون آنکه علت اصلی برطرف شود.»
شش علت رایج نشتی شیر توپی استیل
۱. وجود ذرات و رسوب روی سیت
براده جوشکاری، زنگ باقی‌مانده در خط، شن، رسوب یا ذرات جامد می‌توانند میان گوی و Seat قرار بگیرند. حتی یک ذره کوچک ممکن است مانع تماس یکنواخت سطوح آب‌بندی شود. در خطوط تازه اجراشده، شست‌وشو و پاک‌سازی پیش از راه‌اندازی اهمیت ویژه‌ای دارد.
۲. ناسازگاری Seat و Seal با سیال یا دما
استنلس استیل بودن بدنه به معنی سازگاری تمام اجزای شیر با هر سیالی نیست. سیت‌ها و آب‌بندهای پلیمری محدوده شیمیایی و حرارتی مشخصی دارند. سیال نامناسب، دمای بیش از حد یا چرخه‌های حرارتی مکرر می‌تواند باعث تورم، سخت‌شدن، تغییر شکل یا فرسایش آن‌ها شود.
۳. استفاده طولانی در وضعیت نیمه‌باز
Ball Valve استاندارد عمدتاً برای قطع و وصل جریان طراحی می‌شود. نگه‌داشتن طولانی شیر در حالت نیمه‌باز می‌تواند سرعت سیال را در ناحیه محدودشده افزایش دهد و سیت یا سطح گوی را در معرض فرسایش قرار دهد. اگر هدف کنترل پیوسته دبی است، باید نوع شیر و مشخصات Trim برای آن سرویس بررسی شود.
۴. تنش ناشی از نصب و ناهم‌راستایی لوله
شیر نباید برای اصلاح ناهم‌راستایی خط به‌کار رود. کشیدن فلنج‌ها با پیچ، تحمیل وزن لوله به بدنه یا نبود ساپورت مناسب می‌تواند بدنه و مجموعه آب‌بندی را تحت تنش قرار دهد. در نتیجه، احتمال نشتی از اتصال بدنه یا اختلال در حرکت گوی افزایش پیدا می‌کند.
۵. گشتاور نامناسب اهرم یا عملگر
عملگر پنوماتیک یا برقی باید براساس گشتاور موردنیاز شیر و شرایط فرایندی انتخاب شود. گشتاور ناکافی ممکن است مانع رسیدن شیر به وضعیت کاملاً بسته شود؛ گشتاور بیش از حد نیز می‌تواند به Stem، Stop یا اجزای اتصال عملگر فشار وارد کند. تنظیم Open و Close Stop باید مطابق دستورالعمل سازنده باشد.
۶. فرسودگی Packing یا آب‌بند Stem
عملکردهای مکرر، دما، فشار و فرسودگی طبیعی می‌توانند آب‌بندی اطراف ساقه را ضعیف کنند. نشتی در این بخش معمولاً اطراف Stem دیده می‌شود. هرگونه تنظیم Packing یا تعویض قطعه باید پس از ایمن‌سازی، تخلیه فشار و براساس دستورالعمل همان مدل انجام شود.

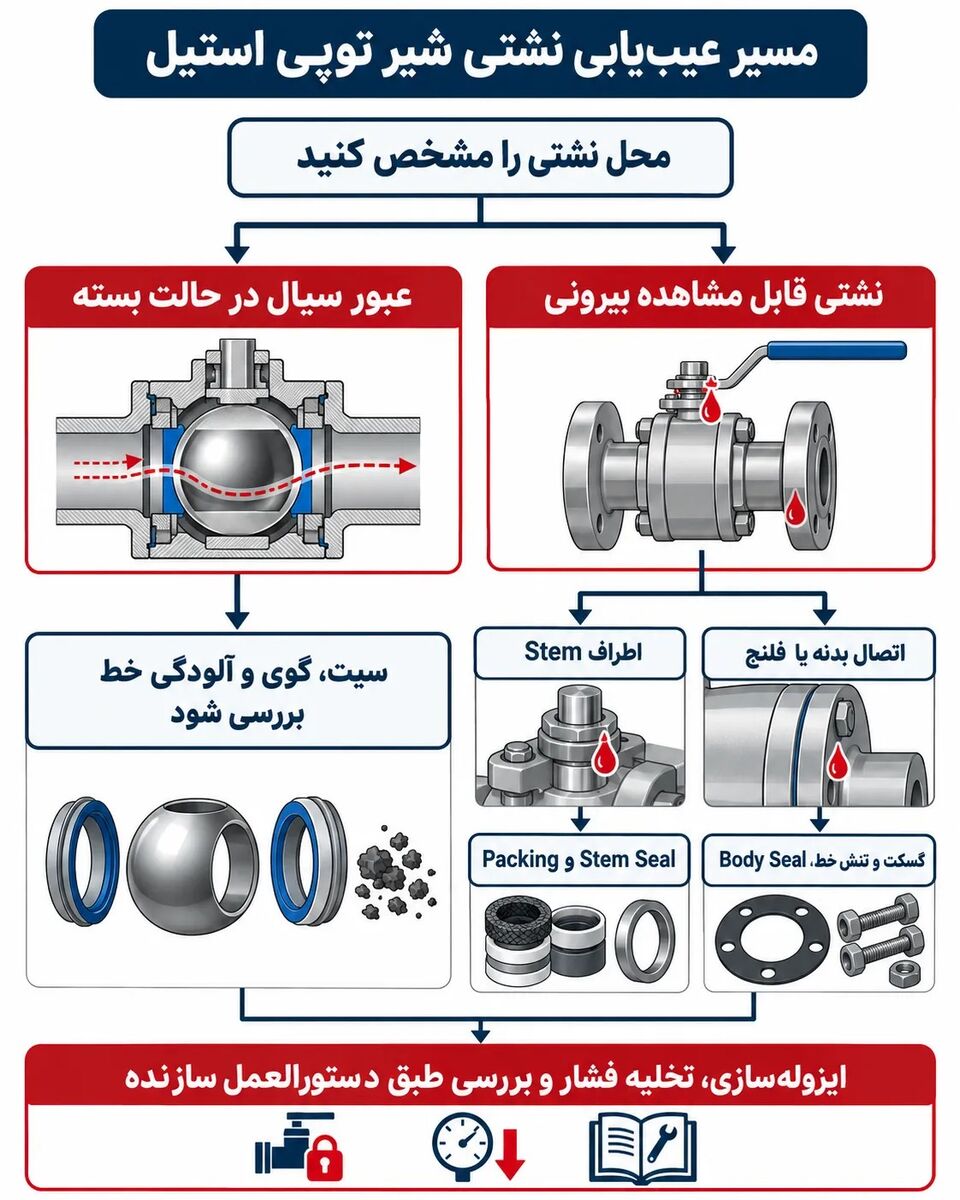

جدول تشخیص اولیه نشتی
| نشانه مشاهده‌شده | منشأ احتمالی | بررسی اولیه پیشنهادی |
|---|---|---|
| عبور سیال در حالت بسته | Seat، سطح Ball یا ذرات داخلی | وضعیت بسته‌شدن، آلودگی خط و شرایط سرویس |
| نشتی اطراف Stem | Packing یا Stem Seal | دفعات عملکرد، دما و وضعیت آب‌بندی ساقه |
| نشتی از اتصال بدنه | Body Seal یا پیچ‌های بدنه | تنش خط، چرخه حرارتی و دستورالعمل گشتاور |
| نشتی از فلنج | گسکت، پیچ‌ها یا ناهم‌راستایی | سطح فلنج، الگوی سفت‌کردن و ساپورت خط |
| بسته‌نشدن کامل | عملگر، Stop یا رسوب داخلی | گشتاور، تنظیم عملگر و وجود مانع |
| افزایش تدریجی نشتی | فرسایش یا ناسازگاری متریال | فشار، دما، سیال و سوابق تعمیرات |
این جدول فقط برای غربالگری اولیه است. تصمیم تعمیر یا بازکردن شیر باید با مجوز کار، ایزولاسیون کامل خط و دستورالعمل سازنده انجام شود.
پیش از تعمیر چه بررسی‌هایی انجام شود؟
ابتدا نوع نشتی، محل دقیق و شرایط وقوع آن ثبت شود. مشخص کنید نشتی در حالت باز، بسته، هنگام تغییر وضعیت یا پس از تغییر دما ظاهر می‌شود. سپس اطلاعات زیر را جمع‌آوری کنید:
- سایز، کلاس و مدل دقیق شیر؛
- گرید بدنه، Ball و Stem؛
- جنس Seat، Seal و Packing؛
- نوع سیال و وجود ذرات جامد؛
- فشار و دمای عادی و طراحی؛
- تعداد تقریبی سیکل‌های باز و بسته‌شدن؛
- نوع عملگر و تنظیمات آن؛
- تاریخ نصب، تعمیرات و قطعات تعویض‌شده.
وجود این اطلاعات کمک می‌کند مشخص شود آیا مشکل با سرویس و تعویض کیت آب‌بندی برطرف می‌شود یا شیر باید برای بازرسی کامل از خط خارج شود.
چه زمانی تعویض شیر منطقی‌تر است؟
اگر بدنه یا اجزای تحت فشار آسیب دیده باشند، مدارک متریال قابل تأیید نباشد، قطعات یدکی معتبر موجود نباشند یا هزینه و ریسک تعمیر نسبت به تعویض بالا باشد، تعویض کامل می‌تواند گزینه منطقی‌تری باشد. همچنین تغییر شرایط فرایند نسبت به طراحی اولیه، مانند افزایش دما، تغییر سیال یا تعداد سیکل‌ها، نیازمند ارزیابی دوباره مشخصات شیر است.
پس از تعمیر نیز فقط مشاهده ظاهری کافی نیست. آزمون موردنیاز باید براساس روش اجرایی پروژه، استاندارد مربوط و دستورالعمل سازنده تعیین شود. نتیجه تست، قطعات تعویض‌شده و علت خرابی باید در سوابق نگهداری ثبت شوند تا از تکرار مشکل جلوگیری شود.
جمع‌بندی
نشتی شیر توپی استیل ممکن است از سیت، ساقه، اتصال بدنه، فلنج یا تنظیم نامناسب عملگر ناشی شود. تشخیص محل نشتی، تطبیق متریال اجزای آب‌بندی با سیال و کنترل شرایط نصب، پیش از تصمیم به تعمیر یا تعویض ضروری است. برای بررسی دیگر گروه‌های شیرآلات، اتصالات و تجهیزات پایپینگ و ارسال مشخصات فنی پروژه می‌توانید به تجهیز فولاد مراجعه کنید.
