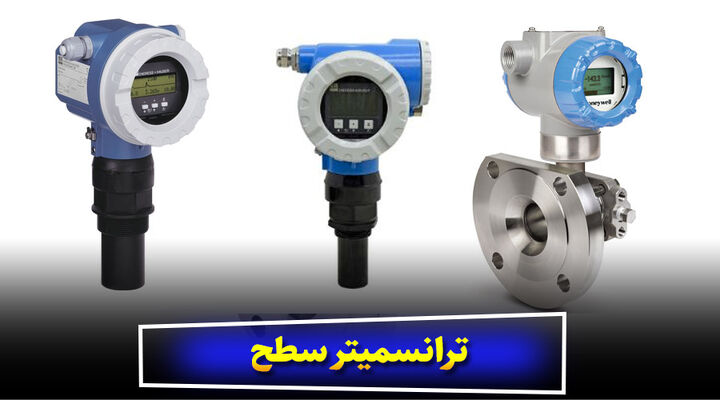

ترانسمیتر سطح چیست و چه کاربردی دارد؟

به گزارش بازار، در صنایع فرآیندی مدرن، کنترل و نظارت بر میزان مواد موجود در مخازن، سیلوها و کانال‌ها نقشی حیاتی در حفظ پیوستگی تولید، جلوگیری از سرریز شدن یا خالی ماندن مخازن و همچنین مدیریت دقیق موجودی انبارها ایفا می‌کند. چه سیال درون مخزن آب، اسید، روغن، نفت خام باشد و چه مواد جامد پودری مانند سیمان، آرد و غلات، ما نیاز به ابزار دقیقی داریم تا مقدار دقیق ارتفاع یا حجم این مواد را اندازه‌گیری کند. این ابزار دقیق و کلیدی، ترانسمیتر سطح (Level Transmitter) نام دارد.

انتخاب صحیح این تجهیزات مستلزم شناخت انواع فناوری‌های سنجش سطح و انطباق آن‌ها با شرایط فیزیکی و شیمیایی فرآیند است. در این مقاله تخصصی از وبلاگ دیفا شاپ (فروشگاه رسمی شرکت مهندسی دیباگران فرایند)، قصد داریم به زبان ساده اما علمی بررسی کنیم که ترانسمیتر سطح چیست، چه انواعی دارد، در چه صنایعی کاربرد دارد و در نهایت چه معیارهایی برای انتخاب بهترین دستگاه وجود دارد.

ترانسمیتر سطح چیست؟

ترانسمیتر سطح یک تجهیز ابزار دقیق است که برای اندازه‌گیری مداوم و پیوسته (Continuous Level Measurement) ارتفاع یا حجم سیالات مایع، جامدات پودری یا دوغاب‌ها در یک مخزن یا خط فرآیند به کار می‌رود. این تجهیز، مقدار ارتفاع فیزیکی سیال را حس کرده و آن را به یک سیگنال الکتریکی استاندارد صنعتی (معمولاً جریان ۴ تا ۲۰ میلی‌آمپر یا پروتکل‌های هوشمند مانند HART، فیلدباس و غیره) تبدیل می‌کند تا به اتاق کنترل یا سیستم‌های PLC و DCS ارسال شود.

تفاوت لول سوئیچ و ترانسمیتر سطح چیست؟

یکی از اشتباهات رایج در درک تجهیزات اندازه گیری سطح، خلط مبحث میان «سوئیچ سطح» (Level Switch) و «ترانسمیتر سطح» است:

• سوئیچ سطح (کنترل نقطه‌ای): تنها خالی بودن یا پر بودن مخزن در یک نقطه مشخص (مثلاً حداقل یا حداکثر ارتفاع) را تشخیص می‌دهد و خروجی آن به صورت قطع و وصل (روشن/خاموش) است.
• ترانسمیتر سطح (کنترل پیوسته): به طور لحظه به لحظه و از صفر تا صد درصد ارتفاع مخزن را گزارش می‌دهد و به اپراتور اجازه می‌دهد تا متوجه شود در هر لحظه دقیقاً چند درصد از ظرفیت مخزن پر یا خالی است.

انواع فناوری‌های ترانسمیتر سطح

با توجه به تنوع فوق‌العاده سیالات و مخازن در صنایع مختلف، فناوری‌های بسیار متنوعی برای سنجش سطح توسعه یافته‌اند. هر یک از این روش‌ها مزایا، معایب و کاربردهای خاص خود را دارند که در ادامه با جزئیات بررسی می‌کنیم:

۱. ترانسمیتر سطح التراسونیک (Ultrasonic Level Transmitter)

این تجهیز از روش غیرتماسی (Non-Contact) استفاده می‌کند. ترانسمیتر امواج صوتی با فرکانس بالا (مافوق صوت) را به سمت سطح سیال ارسال می‌کند. این امواج پس از برخورد با سطح مایع یا جامد، منعکس شده و به سنسور بازمی‌گردند. تجهیز با محاسبه زمان رفت و برگشت موج (زمان پرواز یا Time of Flight)، فاصله تا سطح سیال را محاسبه می‌کند.

• مزایا: عدم تماس با سیال (جلوگیری از خوردگی و آلودگی)، نصب و نگهداری آسان، مناسب برای مایعات خورنده و آب گرم.
• محدودیت‌ها: برای مخازن تحت فشار بالا، دماهای بسیار بالا، وجود کف یا فوم شدید روی سطح سیال، و وجود غبار غلیظ مناسب نیست؛ زیرا این عوامل باعث تضعیف یا پراکندگی امواج صوتی می‌شوند.

۲. ترانسمیتر سطح راداری (Radar Level Transmitter)

سنسورهای راداری عملکردی شبیه به التراسونیک دارند، اما به جای امواج صوتی، از امواج الکترومغناطیسی (میکروویو) استفاده می‌کنند. امواج راداری با سرعت نور حرکت کرده و تحت تأثیر دما، فشار، خلاء یا وجود غبار و بخار قرار نمی‌گیرند. ترانسمیترهای راداری در دو نوع کلی ارائه می‌شوند:

• رادار غیرتماسی (Non-Contact Radar): موج را از بالای مخزن بدون هیچ تماسی ارسال می‌کند.
• رادار هدایت شده (Guided Wave Radar - GWR): موج الکترومغناطیسی از طریق یک پروب فلزی (میله یا کابل) که به داخل سیال فرو رفته، هدایت می‌شود. این روش برای سیالاتی که ثابت دی‌الکتریک پایینی دارند یا مخازنی که تلاطم شدید دارند بسیار عالی است.
• مزایا: دقت فوق‌العاده بالا، عملکرد عالی در شرایط سخت فرآیندی (دما و فشار بالا، خلاء و غبار سنگین).

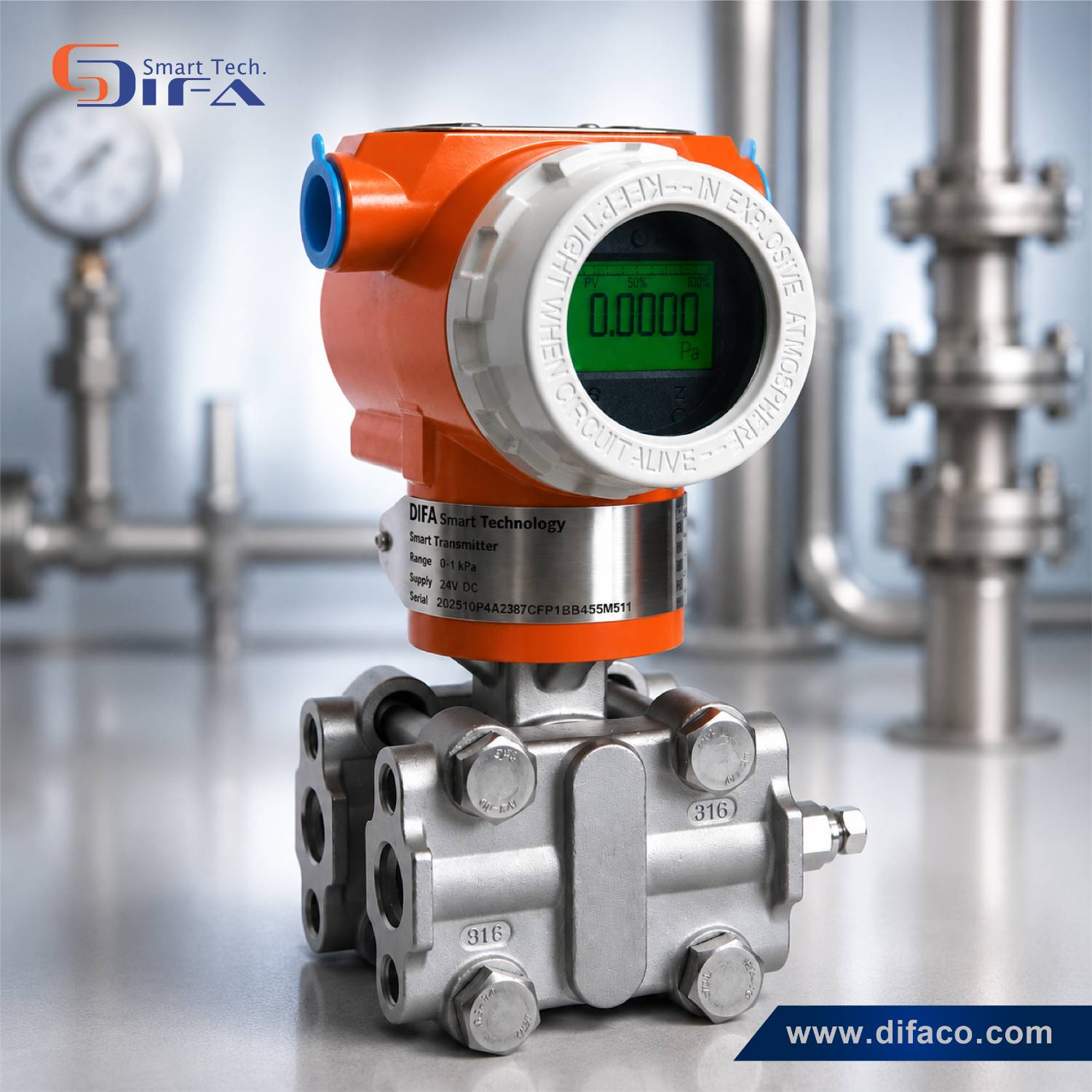

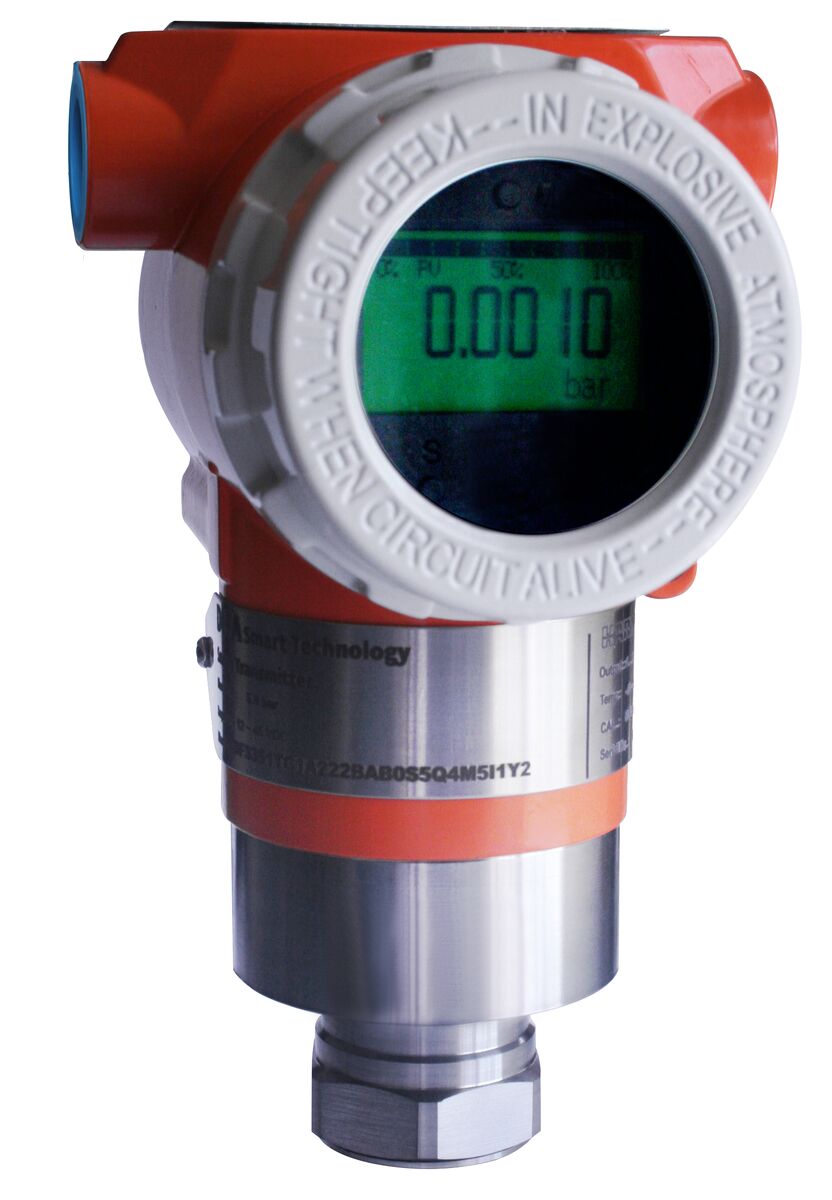

۳. ترانسمیتر سطح هیدرواستاتیک (Hydrostatic Level Transmitter)

این روش بر اساس رابطه مستقیم بین ارتفاع ستون مایع و فشار ناشی از وزن آن بر کف مخزن عمل می‌کند. طبق قوانین فیزیک، فشار هیدرواستاتیک برابر است با حاصل‌ضرب چگالی سیال در شتاب جاذبه در ارتفاع سیال (P=ρ⋅g⋅hP = \rho \cdot g \cdot hP=ρ⋅g⋅h). با اندازه‌گیری این فشار، ارتفاع دقیق مایع به دست می‌آید.

• روش نصب: این تجهیزات یا به صورت غوطه‌ور (سنسورهای درون‌چاهی یا کابل‌دار) در کف مخزن آویزان می‌شوند و یا از طریق اتصالات رزوه‌ای یا فلنجی در دیواره پایینی مخزن نصب می‌گردند.
• مزایا: قیمت مناسب، نصب بسیار ساده، عدم نیاز به کالیبراسیون‌های پیچیده، ایده آل برای آب و فاضلاب.
• محدودیت‌ها: تغییر چگالی سیال (به دلیل تغییر دما یا نوع سیال) می‌تواند بر دقت اندازه‌گیری تأثیر بگذارد.

۴. ترانسمیتر سطح خازنی (Capacitance Level Transmitter)

در این تجهیز، دیواره مخزن فلزی و پروب سنسور به عنوان دو صفحه یک خازن عمل می‌کنند و سیال درون مخزن به عنوان ماده دی‌الکتریک بین آن‌ها قرار می‌گیرد. با بالا و پایین رفتن سطح سیال، ظرفیت خازنی این سیستم تغییر می‌کند و ترانسمیتر این تغییرات را به سیگنال سطح تبدیل می‌کند.

• مزایا: مناسب برای طیف وسیعی از مایعات و جامدات پودری، تحمل دمایی خوب.
• محدودیت‌ها: برای مایعاتی که تمایل به چسبندگی بالا به پروب دارند مناسب نیست، زیرا لایه باقی‌مانده روی پروب باعث خطای اندازه‌گیری می‌شود.

۵. ترانسمیتر سطح مغناطیسی (Magnetic Level Transmitter)

این تجهیز معمولاً در کنار مخزن (بای‌پاس) نصب می‌شود. درون یک لوله غیرمغناطیسی، یک شناور حاوی آهنربا هم‌سطح با سیال مخزن بالا و پایین می‌رود. در بیرون لوله، سنسورهای مغناطیسی تغییر موقعیت این آهنربا را حس کرده و سطح را اندازه‌گیری می‌کنند.

• مزایا: امنیت بسیار بالا در مخازن مواد شیمیایی خطرناک و سمی به دلیل ایزولاسیون کامل سیال از سنسورها.

ترانسمیتر سطح روزمونت   از برند های معتبر بازار میباشد

کاربرد ترانسمیتر سطح در صنایع مختلف

کاربرد تجهیزات اندازه گیری سطح به قدری وسیع است که بدون آن‌ها چرخه تولید در بسیاری از صنایع متوقف می‌شود. در ادامه به مهم‌ترین کاربردهای این تجهیزات در بخش‌های مختلف صنعت می‌پردازیم:

۱. صنایع آب و فاضلاب

در تصفیه‌خانه‌ها، ایستگاه‌های پمپاژ و شبکه‌های انتقال آب، مدیریت سطح مایعات اهمیت بالایی دارد.

• کاربردها: اندازه‌گیری سطح آب مخازن ذخیره، سدهای خاکی و بتنی، چاه‌های عمیق و کانال‌های باز آب و فاضلاب.
• تجهیز مناسب: ترانسمیترهای التراسونیک به دلیل عدم تماس با آب‌های آلوده و همچنین ترانسمیترهای هیدرواستاتیک غوطه‌ور به دلیل کاربری آسان و مقاومت بالا، گزینه‌های اول این صنعت هستند.

۲. صنایع نفت، گاز و پتروشیمی

مخازن ذخیره‌سازی نفت خام، فرآورده‌های نفتی و گازهای مایع (مانند LPG و LNG) شرایط فرآیندی بسیار پیچیده‌ای دارند.

• کاربردها: سنجش سطح مخازن تحت فشار بالا، مخازن کرایوژنیک (دمای بسیار پایین)، برج‌های تقطیر و مخازن جداکننده آب و نفت (Separators).
• تجهیز مناسب: به دلیل اهمیت ایمنی و نیاز به دقت میلی‌متری، ترانسمیترهای راداری غیرتماسی و رادارهای موج هدایت شونده (GWR) با تاییدیه‌های ضد انفجار (ATEX) استانداردهای اصلی این بخش هستند.

۳. صنایع غذایی و دارویی

رعایت اصول بهداشتی و استریل بودن تجهیزات در این صنایع غیرقابل چشم‌پوشی است.

• کاربردها: اندازه‌گیری سطح مخازن شیر، مخازن تخمیر، شربت‌ها، آب مقطر دارویی و روغن‌های خوراکی.
• تجهیز مناسب: ترانسمیترهای سطح راداری یا التراسونیک با اتصالات بهداشتی کلمپی (Sanitary Clamp) و بدنه‌هایی از جنس استیل ضد زنگ گرید غذایی (SS۳۱۶L).

۴. صنایع سیمان، معدن و فلزات

در این بخش، اندازه‌گیری سطح مواد جامد پودری و دانه‌ای (Bulk Solids) مانند کلینکر سیمان، پودر سنگ، سنگ‌آهن و مواد معدنی مطرح است.

• کاربردها: سنجش موجودی سیلوهای بزرگ سیمان، دپوی مواد معدنی و سنگ‌شکن‌ها.
• تجهیز مناسب: به دلیل گرد و غبار شدید در محیط، ترانسمیترهای راداری با فرکانس بالا (مانند رادارهای ۸۰ گیگاهرتز) عملکردی بی‌نظیر دارند، چرا که امواج رادار بدون مشکل از میان توده‌های گرد و غبار عبور می‌کنند.

چک‌لیست طلایی انتخاب ترانسمیتر سطح

برای انتخاب و خرید موفقیت‌آمیز یک ترانسمیتر سطح از فروشگاه دیفا شاپ، باید به سوالات زیر پاسخ دهید تا کارشناسان فنی بتوانند بهترین گزینه را به شما پیشنهاد دهند:

1. نوع ماده داخل مخزن چیست؟ (مایع، پودر جامد، خمیر، سیال دو فازی یا گاز مایع؟)
2. خواص فیزیکی و شیمیایی ماده چیست؟ (چگالی، میزان خورندگی، ثابت دی‌الکتریک، میزان چسبندگی و وجود کف روی سطح؟)
3. مشخصات فیزیکی مخزن چگونه است؟ (ارتفاع مخزن، شکل مخزن، جنس دیواره، وجود موانع داخلی مانند همزن یا لوله‌ها؟)
4. شرایط دمایی و فشاری مخزن چقدر است؟ (آیا مخزن تحت خلاء است یا تحت فشار بالا؟ دمای فرآیند چقدر است؟)
5. روش نصب مورد نظر چیست؟ (نصب از بالای مخزن، نصب جانبی یا نصب از کف مخزن؟)
6. دقت مورد نیاز چقدر است؟ (آیا نیاز به کالیبراسیون تجاری با دقت میلی‌متری دارید یا کنترل حدودی کفایت می‌کند؟)
