گردآورنده: شرکت پادمان صنعت الهام شماره ثبت: ۶۰۴۹۶۳
طراح و تولید کننده کولرهای صنعتی آکسیال و هیترهای تابشی لوله ای و سرامیکی
بازار: امروزه به عنوان یکی از مناسبترین و کم هزینه ترین سامانه های گرمایشی جهت گرمایش کلیه فضاهای با ارتفاع بالای ۳ متر نظیر انواع
سالنهای بزرگ صنعتی، انبارها، مرغداریها، گلخانه ها، ایستگاه های مترو، تعمیرگاه های خودرو، آشیانه های هواپیما، فضاهای ورزشی،
فضاهای نمایشگاهی و همچنین انواع فضاهای بدون حصار نظیر باراندازها، مصلی ها و پارکینگهای خودرو و ... شناخته میشوند. پس از
دهه ۷۰ میلادی، به سبب ویژگیهای در خور توجه هیتر تابشی لوله ای در تأمین گرمایش فضاهای بزرگ، استفاده از این محصول گسترش
یافته و ساختاراین هیترها به ویژه از جهت پیکربندی، توسعه و تنوع بیشتری یافت.

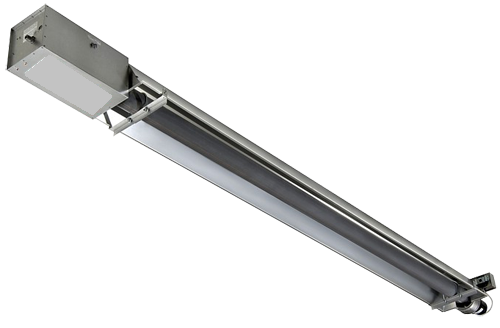

در نگاه کلی هیتر تابشی از مشعل، لوله آتشخوار، منعکس کننده و یک فن مکنده تشکیل شده است که مخلوط گاز مایع یا شهری و هوا با
نسبت مناسب به صورت احتراق کامل توسط مشعل در داخل یک لوله سوزانده میشود و دمای لوله به طور متوسط تا
انرژی تابشی لوله به کمک یک منعکس کننده به سمت پایین هدایت میشود و گرمایش لازم را تأمین می- نماید؛ بالا میرود، C ۳۰۰

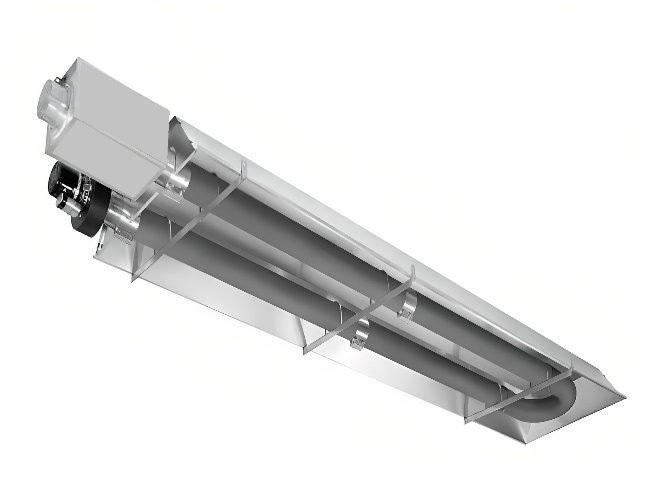

فن مکنده نیز مکش لازم را درون لوله جهت حرکت محصولات احتراق به سمت انتهای لوله فراهم می- نماید. مدل خطی ساده و
Uشکل نسبت به سایر مدلهای این دستگاهها رایج تر میباشند.
این هیترهابه صورت مستقل از یکدیگر در سالن نصب میشوند و از این رو خرابی و نقص احتمالی یک هیتر تابشی اثری بر عملکرد سایر هیترها نخواهد داشت.
مشاوره و بازدید رایگان
۰۲۱۳۳۵۷۰۸۳۶—۰۹۱۲۰۴۷۳۴۸۳
شرکت پادمان صنعت الهام در تلاش است تا محصولاتش علاوه بر کیفیت و راندمان بالا ،در صرفه جویی حامل های انرژی هم نقش داشته باشد؛
مقایسه هیترتابشی با سامانه های گرمایشی هوای گرم
عوامل مؤثر در ایجاد گرمایش بهینه به وسیله سامانه های گرمایش تابشی در مقایسه با سامانه های گرمایشی هوای گرم:
۱)احساس راحتی و آسایش دمایی یکسان با دمای طراحی پایین تر
احساس آسایش دمایی به دمای مؤثر هوا وابسته است و از آنجا که دمای مؤثر، میانگین دمای هوا و دمای متوسط تابشی میباشد، بنابراین دمای
متوسط تابشی بالاتر، با دمای هوای کمتر میتوان آسایش دمایی را فراهم نمود. در سامانه های هوای گرم، هوا واسطه انتقال گرما قرار میگیرد و
اجسام موجود در سالن از طریق تماس با هوا (انتقال حرارت جابه جایی) گرم میشوند، بنابراین دمای هوا بیش از دمای سطوح مجاور آن خواهد
بود؛ در حالی که در سامانه های گرمایش تابشی، گرمای سطح لوله های تابشی از طریق منعکس کننده مستقیماً به اجسام مجاور انتقال مییابد، از
این رو دمای سطوح و به تبع آن دمای متوسط تابشی در گرمایش با سامانه های گرم کننده تابشی، بیش از دمای هوای سالن خواهد بود.
۲) واسطه گرمایش قرار نگرفتن هوا
انتقال حرارت تابشی نیازی به محیط واسطه ندارد همچون خورشید که زمین را از فاصله ۱۵۰ میلیون کیلومتری بدون هیچ ماده واسط های گرم میکند.
۳) کاهش گرادیان دمایی بین کف و سقف سالن
میدانیم که گرم کردن هوا سبب کاهش چگالی آن میشود. به همین دلیل هوای گرم در اثر گرمایش به کمک نیروی شناوری صعود میکند و هوای سرد در بخش
زیرین جایگزین آن میشود. در فضاهای غیر مسکونی که ارتفاع بنا بیش از ۳ متر میباشد و در مواردی به بیش از ۳۰ متر نیز افزایش می یابد،
وجود گرادیان دمایی در گرمایش هوای گرم، توجیه کافی جهت انتخاب سامانه های گرمایش تابشی خواهد بود؛ چرا که معمولاً تأمین گرمایش و دمای مطلوب تنها
تا ارتفاع ۲متر مدنظر قرار میگیرد، در صورتی که برای دستیابی به این دما با سامانه های هوای گرم بایستی کل هوای موجود از کف تا ارتفاع تاج سوله را گرم
نمود. تجمع هوای گرم در نزدیکی سقف به شدت باعث افزایش تلفات تهویه خواهد شد، چرا که معمولاً فن های سالن در ارتفاع بالا قرار دارند و این فن ها هوای
گرم موجود در نزدیکی سقف را مستقیماً به بیرون سالن هدایت میکنند؛ از سوی دیگر با بالا رفتن دمای هوا در نزدیکی سقف، تلفات هدایتی سقف و جداره های
نزدیک به سقف نیز به شدت افزایش خواهد یافت.
۴) سرعت عمل گرمایش:
امواج الکترومغناطیس با سرعت نور منتشر میشوند؛ بنابراین تابش حرارتی در هیترهای تابشی نیز انرژی گرمایی را با سرعت نور به اجسام مجاور انتقال
می دهد؛ در نتیجه گرمایش با هیترتابشی سریع خواهد بود و حداکثر
در طول ۱۵ دقیقه هیترتابشی آسایش دمایی را برای ساکنان به ارمغان خواهد آورد، در حالی که برای رسیدن به
دمای مطلوب در سامانه های هوای گرم نیاز به ساعتها پیش گرمایش وجود دارد.
این تفاوت نتایج مهمی در پی خواهد داشت که عبارتند از:
زمان لازم برای شروع به کار کارکنان را به حداقل میرساند و به تبع آن بازدهی کار افزایش مییابد. هرچه گرمایش سریعتر انجام شود، دستگاهها مدت زمان
کمتری کار خواهند کرد. همچنین عدم نیاز به در نظرگرفتن ظرفیت حرارتی اضافی جهت پیش راه اندازی دستگاهها و خاموش کردن سامانه های گرمایشی در
ساعات غیرکاری در مجموع %۵۰ صرفه جویی در مصرف سوخت و برق دستگاهها را به همراه خواهد داشت.
https://padmansanat.ir/products/
شرکت پادمان صنعت الهام تولید کننده هیترهای تابشی لوله ای و سرامیکی (مشاوره و بازدید رایگان) ۰۲۱۳۳۵۷۰۸۳۶
۵) جلوگیری از چرخش هوا:
چرخش هوا در فضای سالن سبب پراکنده شدن گرد و غبار و انتقال آلو دگی در سالن میگردد. در بسیاری از صنایع همچون صنایع رنگ و بخشهایی از
کارخانجات صنعتی که رنگ کردن محصولات تولیدی در آنجا صورت میگیرد، صنایع شیمیایی و همچنین صنایعی مانند باتری سازی که در فرآیند تولید
محصولات خویش از مواد شیمیایی استفاده میکنند، چرخش بیش از حد هوای سالن سلامتی کارکنان را در معرض خطر قرار خواهد داد. از سوی دیگر عدم نیاز
به توزیع هوای گرم در سالن جهت گرمایش، موجب منتفی شدن مشکل سرعت جریان هوای گرم از دریچه های توزیع خواهد شد و آلودگی هوا درون کانالها، طی
انتقال از اتاق هواساز به سالن نیز وجود نخواهد داشت.
۶) حذف هزینه های برق مصرفی جهت گردش سیال واسطه و توزیع هوای گرم
یکی از مزایای گرمایش تابشی در مقایسه با سامانه های هوایگرم کاهش بسیار در خور توجه هزینه های برق مصرفی بخش گرمایش میباشد( حدود ۹۰ درصد)؛
چرا که در این روش نیاز به جریان هیچ سیالی، اعم از هوا، آب و بخار وجود ندارد؛ بنابراین نیازی به هیچگونه پمپ و یونیت هیتر که مصرف کننده اصلی
انرژی الکتریکی در بخش گرمایش میباشند، وجود نخواهد داشت.
مزایا و کاربریهای سامانه های گرمایش تابشی در سالن های صنعتی
۱) حذف موتورخانه مرکزی
فضای اشغال شده توسط تجهیزات و تأسیسات سامانه های گرمایش هوای گرم شامل: موتورخانه، شبکه لوله ها و کانالهای انتقال هوای گرم و...)
به مراتب بیشتر از سامانه های گرمایش تابشی میباشد .ابعاد تجهیزات سامانه های گرمایش تابشی عموماً کوچکتر بوده و از سوی دیگر با نصب آن در سقف یا
روی دیوار، فضای مفید و قابل استفاده داخل سالن اشغال نخواهد شدو احتمال سرقت آ نها نیز کاهش می یابد بدیهی است به کارگیری این سامانه تأثیر به سزایی
در کاهش هزینه لازم برای تخصیص فضای مورد نیاز جهت تأسیسات یاد شده را در پی خواهد داشت.
افزون بر این، حذف موتورخانه و تجهیزات آن، نصب و اجرای تأسیسات گرمایشی سالن را سرعت خواهد بخشید.
از سوی دیگر با حذف موتورخانه مرکزی، تلفات حرارتی داخل موتورخانه که حدود %۵ مجموع تلفات حرارتی را شامل میشود، به همراه تلفات مسیر
انتقال سیال واسطه تا سالن (حدود ۱۵ الی %۲۰ مجموع تلفات حرارتی) حذف میشود.
۲) سادگی راهبری و نگهداری گرمایش تابشی
سامانه های گرمایش تابشی هرچند از فناوری پیشرفته تری نسبت به سامانه های گرمایش هوای گرم بهره می برند، با وجود این ساختار آ نها از پیچیدگی کمتری
برخوردار میباشد. به همین دلیل، تعمیر و نگهداری آن در مقایسه با سامانه گرمایش هوای گرم که شامل تأسیسات حجیم و پیچیده بخار و آب، شبکه کانالهای هوا،
لوله ها و ... است، بسیار ساده تر است و در نتیجه هزینه کمتری را نیز در پی خواهد داشت. ساختمان سامانه های گرمایش تابشی از اجزای بسیار کمتری
نسبت به سامانه های گرمایش هوای گرم برخوردار است و تنها بخش متحرک در آنها فن مکنده می باشد؛ به همین لحاظ عملکرد این سامانه ها با فرسودگی کمتری
نیز همراه است که این امر طول عمر دستگاه را افزایش می دهد؛ از سوی دیگر در صورت از کار افتادن بخشی از سامانه گرمایش تابشی، تعمیر یا تعویض
قطعات مربوط به آن بخش با هزینه کمتری انجام میگیرد. سادگی نسبی ساختار سامانههای گرمایش تابشی، مدت زمان لازم برای نصب و راهاندازی آنها را به
طرز چشمگیری کاهش میدهد.
۳) حفظ سلامت محیط
سامانه های گرمایش حرارت مرکزی به دلیل ضرورت استفاده از شبکه کانالهای انتقال هوای گرم یا کنوکتورهای فن دار نظیر یونیت هیتر، همواره موجب
جابجایی ذرات ریز معلق در هوا و رشد و پراکندگی موجودات زنده میکروسکوپی در فضای داخل ساختمان میگردند؛ در حالیکه در گرمایش تابشی چنین مشکلی
ایجاد نخواهد شد.
۴) مستقل بودن هر سامانه
در هیترهای تابشی تک مشعلی، هر یک از دستگاههای گرمایش تابشی به صورت مستقل عمل میکند .این امر از یک سو موجب میشود تا نقص احتمالی عملکرد یک
واحد تأثیری در عملکرد واحدهای دیگر نداشته باشد و از سوی دیگر تأمین و توزیع انرژی گرمایی بر حسب نیاز و تصمیم مدیران واحدهای صنعتی و تجاری،
از انعطاف پذیری بیشتری برخوردار گردد.
۵) کاهش مشکلات جانبی
در سامانه های گرمایش تابشی، مشکلات متداول مرتبط با تأسیسات جانبی سامانه های گرمایش حرارت مرکزی مانند سختی آب، یخ زدگی لوله ها، نشتی لوله ها
و کانالها، عایقکاری و غیره وجودنداشته و از این نظر نیز خسارتی متوجه سامانه گرمایش تابشی نمی شود (مانند ترکیدگی لوله ها و انواع نشتی ها)
۶) کاهش اثرات زیست محیطی:
سامانه های گرمایش تابشی به سه دلیل عمده اثرات منفی کمتری روی محیط زیست دارند:
۱)مصرف کمتر سوخت به ازای واحد سطح تحت گرمایش
۲) راندمان احتراق بالاتر نسبت به سایر سامانه ها که منجر به کاهش آلودگی مونوکسید کربن و ... میگردد.
۳)تخلیه هوا و محصولات احتراق با دمای کمتر در جو کره زمین که در نتیجه تأثیر کمتری بر افزایش آنتروپی کره زمین خواهد داشت.
در پایان
به استحضار میرساند که شرکت پادمان صنعت الهام سالیان زیادی است که در زمینه تولید دستگاه های گرم کننده تابشی و کولرهای صنعتی آکسیال فعالیت داشته و بالغ بر ۱۰۰۰۰ مترمربع از فضاهای کارخانجات صنعتی را به این نوع گرمایش یعنی گرمایش تابشی لوله ای و سرمایش تجهیز نموده است ؛
مع هذا لازم به ذکر است ۳ وجه تمایز محصولات این شرکت با شرکت های دیگر در زیر ذکر شود تا گامی در جهت اعتلا و ترویج فرهنگ مشتری مداری که رسالت بزرگ برای شرکت پادمان صنعت محسوب میشود را برداشته ودر ثبات ان کوشا باشیم
استفاده از فناوری سرشعله جت استریم جهت به حداقل رساندن دوده زدن در لوله های گرم کننده تابشی
پهن تر شدن عرض دستگاه به مقیاس ۷۷ سانت جهت قدرت ضریب تابش بالاتر و گستردگی اشعه های مادون قرمز جهت گرمایش
استفاده از استیل ۳۰۴ ال در ابتدای لوله ی آتش خوار برای جلوگیری از سوراخ شدن لوله در دمای ۵۰۰ درجه سانتیگراد
یکسان بودن سایز لوله اتشخوار و لوله فن با اندازه ۴ اینچ
لازم به ذکر است که در کنار این وجه تمایزها
تمامی قطعات استفاده شده در دستگاه اورجینال بوده و شامل گارانتی هست
شرکت پادمان صنعت الهام
۰۲۱۳۳۵۷۰۸۳۶
۰۹۱۲۴۷۳۹۰۳۲
۰۹۱۲۰۴۷۳۴۸۳
https://padmansanat.ir/products/۶۶۸۲/

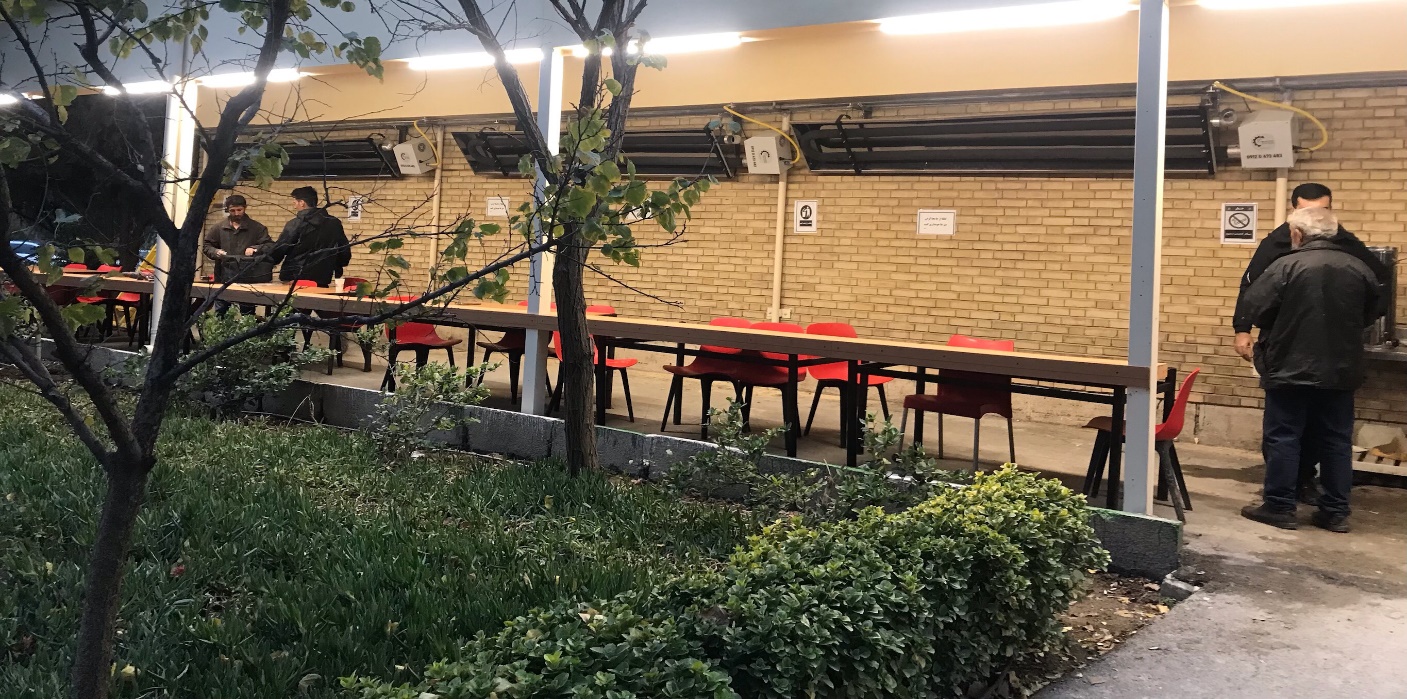

پروژه انجام شده در دانشکده مدیریت دانشگاه تربیت مدرس-پاییز ۱۴۰۱
هیترتابشی فورس پادمان صنعت(مدل بدون فن)
