تکنولوژی ساخت عایق منعطف (عایق ژاکتی)؛ راهکار نوین صنایع نیروگاهی و حرارتی

به گزارش بازار، در صنایعی که با دماهای بالا سروکار دارند، عایق‌کاری تجهیزات یک اقدام جانبی نیست؛ بلکه مستقیماً روی راندمان انرژی، ایمنی پرسنل و هزینه‌های نگهداری تأثیر می‌گذارد. در سال‌های اخیر، تکنولوژی ساخت عایق‌های منعطف یا عایق های ژاکتی (Removable and Reusable Insulation) به جایگزینی جدی برای روش‌های سنتی عایق‌کاری تبدیل شده و محبوبیت آن در پروژه‌های صنعتی ایران هم با سرعت بالایی در حال افزایش است. در این مطلب، فرآیند فنی تولید این نوع عایق و تکنولوژی‌ای که پشت آن قرار دارد را بررسی می‌کنیم.

چرا عایق منعطف جایگزین عایق‌های ثابت شده است؟

روش‌های سنتی عایق‌کاری - مثل عایق‌های ریختنی یا پیچیده‌شده دور تجهیز به‌صورت دائمی - یک مشکل بزرگ دارند: هر بار که تجهیز نیاز به بازرسی، تعمیر یا سرویس دوره‌ای داشته باشد، باید عایق تخریب و دوباره از نو اجرا شود؛ کاری که هم هزینه‌بر است و هم زمان توقف تجهیز را طولانی می‌کند.

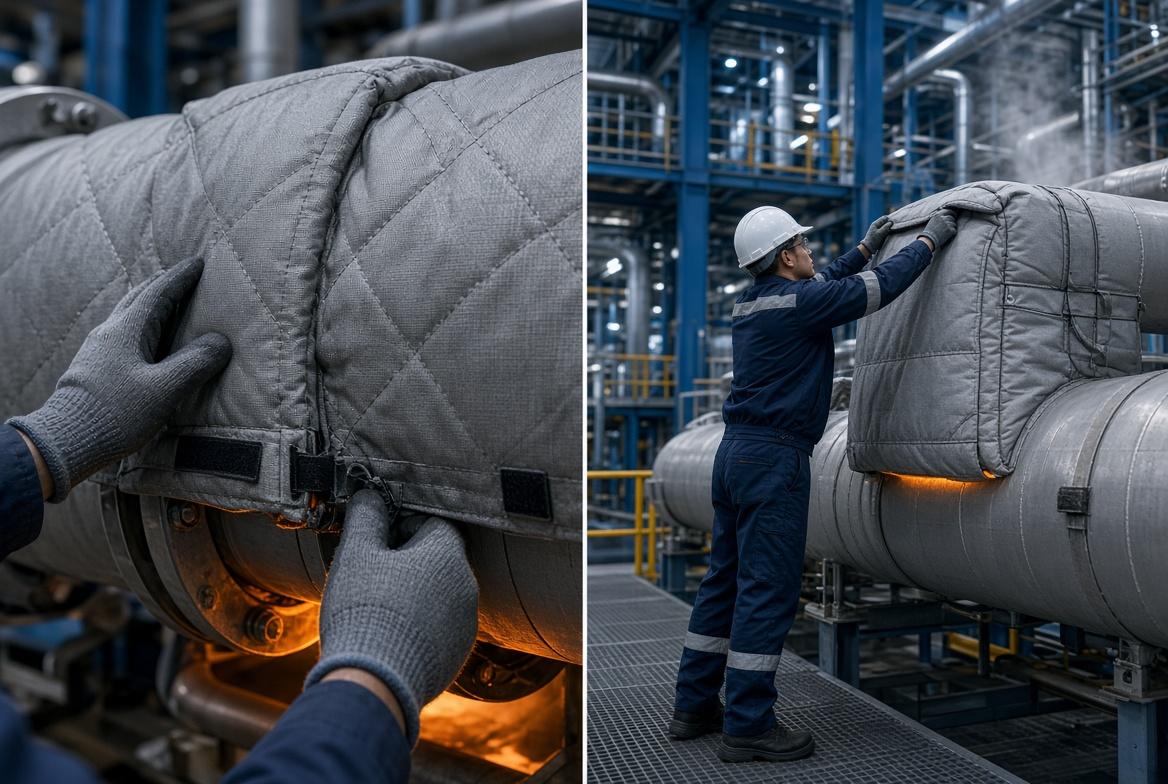

عایق منعطف این مشکل را از ریشه حل می‌کند. چون به‌صورت قطعات از پیش ساخته‌شده و قابل باز و بسته شدن طراحی می‌شود، پرسنل فنی می‌توانند بدون آسیب زدن به عایق، به بخش موردنظر دسترسی پیدا کنند و پس از پایان کار، همان قطعه را دوباره نصب کنند. همین ویژگی باعث شده این تکنولوژی در صنایعی مانند نیروگاه‌ها، پالایشگاه‌ها و واحدهای پتروشیمی که چرخه تعمیرات فشرده دارند، به گزینه اول تبدیل شود. نمونه بارز آنعایق توربین است که به دلیل بازدیدهای دوره‌ای مکرر، به عایقی قابل باز و بسته شدن نیاز دارد.

مراحل تولید عایق منعطف

ساخت یک عایق منعطف باکیفیت، برخلاف تصور رایج، صرفاً دوخت‌ونصب ساده نیست؛ بلکه ترکیبی از مهندسی دقیق، انتخاب مواد و کنترل کیفیت چندمرحله‌ای است. گاهی نیاز است تا دمای تجهیز یا سیال مورد نظر در یک محدوده دمایی ثابت باقی بماند، در این صورت از عایق المنتی منعطف استفاده می‌شود. هرچند این نوع عایق در شمار عایق‌های منعطف است اما در طراحی و دوخت آن فرآیند متفاوتی طی می‌شود.

طراحی الگو و قالب‌گیری

هر قطعه عایق منعطف باید دقیقاً با هندسه تجهیز موردنظر تطابق داشته باشد. برای همین، اولین گام، برداشت دقیق ابعاد و طراحی الگو است. در پروژه‌های پیچیده، از نقشه‌کشی سه‌بعدی و محاسبه ضریب انتقال حرارت برای تعیین ضخامت بهینه استفاده می‌شود تا هم عملکرد حرارتی تضمین شود و هم مصرف مواد بهینه بماند.

انتخاب مواد لایه بیرونی و هسته عایق

هر عایق منعطف از چند لایه تشکیل شده که هرکدام نقش مشخصی دارند:

• لایه بیرونی: معمولاً از پارچه فایبرگلاس با روکش سیلیکونی یا PTFE ساخته می‌شود. روکش سیلیکونی مقاومت خوبی در برابر رطوبت و روغن دارد، در حالی‌که روکش PTFE برای محیط‌های با دمای بسیار بالا و شرایط شیمیایی سخت‌تر ترجیح داده می‌شود. برای کاربردهای ویژه هم از پارچه آرامید یا پارچه‌های مسلح به سیم استیل استفاده می‌شود.
• هسته عایق: انتخاب ماده هسته مستقیماً به دمای کاری تجهیز بستگی دارد. پشم سنگ و فایبرگلاس برای دماهای متعارف صنعتی مناسب هستند؛ برای دماهای بسیار بالا از سرامیک فایبر یا الیاف سیلیکا استفاده می‌شود که تحمل حرارتی به‌مراتب بالاتری دارند. در برخی کاربردهای خاص هم از ورق میکا به‌عنوان لایه محافظ اضافی در کنار هسته عایق بهره گرفته می‌شود.

برش و لایه‌چینی

پس از تعیین مواد، لایه‌ها بر اساس الگوی طراحی‌شده برش خورده و به‌ترتیب مشخص روی هم چیده می‌شوند. دقت در این مرحله مستقیماً روی یکنواختی عایق‌کاری و جلوگیری از ایجاد پل‌های حرارتی (نقاطی که گرما راحت‌تر از آن‌ها عبور می‌کند) تأثیر دارد.

دوخت و سیستم بست‌بندی

لایه‌ها با نخ‌های مقاوم به هم دوخته می‌شوند تا در برابر حرارت، اشعه ماورابنفش و سایش مقاوم بمانند. برای بستن قطعه دور تجهیز هم از سیستم‌های مختلفی استفاده می‌شود: بست‌های ولکرو برای بازکردن سریع، بندهای کشویی، قلاب‌های دوخته‌شده به همراه سیم، یا تسمه‌های D-ring برای قطعات سنگین‌تر. انتخاب سیستم بست به دمای کاری، وزن قطعه و دفعات باز و بسته شدن آن بستگی دارد؛ برای مثال درعایق بالشتکی، معمولاً از ترکیب بست ولکرو و تسمه برای سهولت جابه‌جایی استفاده می‌شود.

کنترل کیفیت نهایی

پیش از تحویل، هر قطعه از نظر دقت ابعاد، یکنواختی دوخت و استحکام بست‌ها بررسی می‌شود تا مطابقت کامل با طراحی اولیه تضمین شود.

مقایسه مواد رایج در ساخت عایق منعطف

انتخاب نهایی ترکیب مواد همیشه بر اساس دمای کاری واقعی تجهیز، شرایط محیطی (رطوبت، ارتعاش، تماس با مواد شیمیایی) و بودجه پروژه انجام می‌شود؛ به همین دلیل، طراحی هر عایق منعطف باید به‌صورت مهندسی و سفارشی برای همان کاربرد مشخص صورت گیرد. با این حال می‌توانید از جدول زیر برای افزایش اطلاعات خود استفاده کنید:

استانداردهای بین‌المللی ساخت عایق منعطف

یکی از نکاتی که کمتر به آن پرداخته می‌شود، استانداردهای مرجع در طراحی و ساخت عایق منعطف است:

• ASTM C۱۷۲۸ استاندارد مرجع برای طراحی و مشخصات فنی عایق‌های قابل جداسازی و مجدداً قابل نصب است.
• ASTM C۱۶۹۵ به‌طور مشخص فرآیند ساخت و فابریکیشن این نوع بلنکت‌ها را پوشش می‌دهد.

رعایت این استانداردها تضمین می‌کند که عایق تولیدشده، هم از نظر عملکرد حرارتی و هم از نظر دوام مکانیکی، پاسخگوی شرایط سخت صنعتی باشد - نکته‌ای که در انتخاب تأمین‌کننده باید حتماً مورد توجه قرار گیرد.

کاربرد در نیروگاه‌ها و صنایع حرارتی

تکنولوژی ساخت عایق منعطف امروز در طیف وسیعی از تجهیزات صنعتی از جمله بویلرها، خطوط پایپینگ، مبدل‌های حرارتی، پمپ‌ها و سیستم‌های اگزاست به کار می‌رود. جزئیات کاربرد در هر یک از این حوزه‌ها  موضوعاتی تخصصی هستند که در مقالات جداگانه به آن‌ها پرداخته شده است.

کلام آخر درباره تکنولوژی ساخت عایق منعطف

تکنولوژی ساخت عایق منعطف، حاصل ترکیب دقیق مهندسی طراحی، انتخاب مواد مناسب و رعایت استانداردهای بین‌المللی ساخت است. شرکت آذر فراز اوستا با بهره‌گیری از این تکنولوژی و تجربه متخصصان خود، عایق‌های منعطف سفارشی متناسب با نیاز پروژه‌های نیروگاهی و صنایع حرارتی را طراحی و تولید می‌کند.

شماره‌های تماس: ۰۲۱-۲۸۴۲۱۳۴۱ , ۰۹۱۰۲۰۷۷۸۹۴

سوالات متداول

تفاوت اصلی عایق منعطف با عایق ثابت چیست؟

عایق منعطف به‌صورت قطعات از پیش ساخته‌شده و قابل باز و بسته شدن است، در حالی‌که عایق ثابت به‌صورت دائمی روی تجهیز اجرا می‌شود و برای هر بازرسی باید تخریب شود.

عمر مفید عایق منعطف چقدر است؟

بسته به نوع ماده و شرایط کاری، معمولاً بین ۵ تا ۱۰ سال؛ رعایت استانداردهای دوخت و کیفیت مواد اولیه، تأثیر مستقیمی روی طول عمر واقعی عایق دارد.

عایق منعطف در چه بازه دمایی کار می‌کند؟

بسته به نوع ماده هسته، از دماهای متعارف صنعتی تا بیش از ۱۰۰۰ درجه سانتیگراد را پوشش می‌دهد؛ موادی مثل سرامیک فایبر و سیلیکا برای بالاترین بازه دمایی به کار می‌روند.

هزینه عایق منعطف نسبت به عایق سنتی بیشتر است یا کمتر؟

هزینه اولیه معمولاً بالاتر است، اما به دلیل قابلیت استفاده مجدد و کاهش زمان توقف تجهیزات برای تعمیرات، در بلندمدت هزینه کلی نگهداری را کاهش می‌دهد.
