منظور از پیچ m۲۰ چیست و مشخصات پیچ m۲۰

به گزارش بازار، اگر هنگام خرید یا بررسی مشخصات یک پیچ با عبارت M۲۰ مواجه شده‌اید، این عبارت به معنای پیچ دارای رزوه متریک با قطر اسمی ۲۰ میلی‌متر است. حرف M نشان‌دهنده سیستم رزوه متریک و عدد ۲۰ نشان‌دهنده قطر اسمی رزوه است؛ بنابراین M۲۰ به‌تنهایی طول پیچ، اندازه سر پیچ یا اندازه آچار مورد نیاز را مشخص نمی‌کند. برای شناخت دقیق یک پیچ M۲۰ باید مشخصاتی مانند گام رزوه، طول، نوع سر، استاندارد، جنس و کلاس مقاومتی نیز بررسی شود.

در استانداردهای مربوط به رزوه‌های متریک ISO، ساختار و ابعاد این رزوه‌ها در چند استاندارد مرتبط تعریف شده است. ISO ۶۸-۱:۲۰۲۳ پروفیل پایه و طراحی رزوه‌های متریک عمومی را مشخص می‌کند، ISO ۷۲۴:۲۰۲۳ ابعاد پایه این رزوه‌ها را پوشش می‌دهد و ISO ۲۶۲:۲۰۲۳ ترکیب‌های منتخب قطر و گام برای پیچ‌ها، پیچ‌های ماشینی، استادبولت‌ها و مهره‌ها را مشخص می‌کند.

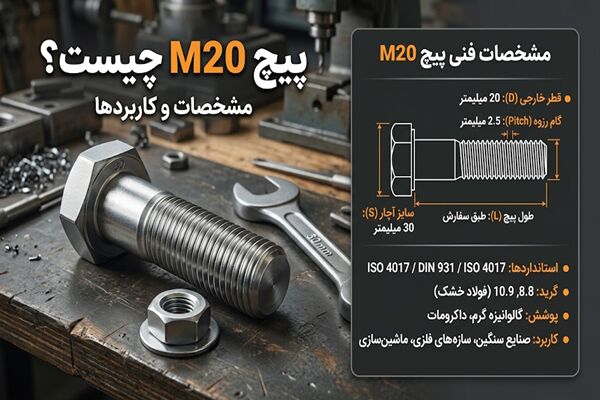

پیچ M۲۰ چیست؟

پیچ M۲۰ یک پیچ با رزوه متریک و قطر اسمی ۲۰ میلی‌متر است. در این نام‌گذاری، حرف M به نوع رزوه و عدد ۲۰ به قطر اسمی آن مربوط می‌شود. بنابراین اگر فقط روی مشخصات محصول عبارت M۲۰ را مشاهده کنید، نمی‌توان از همین عبارت درباره طول پیچ، شکل سر، جنس یا کلاس مقاومتی آن نتیجه‌گیری کرد.

مفهوم «قطر اسمی» نیز اهمیت دارد. عدد ۲۰ در M۲۰ یک مقدار نام‌گذاری استاندارد برای قطر اسمی رزوه است و نباید آن را با تمام ابعاد فیزیکی پیچ یکی دانست. استاندارد ISO ۷۲۴ میان قطر اسمی، قطر گام، قطر کوچک و سایر ابعاد هندسی رزوه تفاوت قائل می‌شود.

به زبان ساده، وقتی می‌گوییم یک پیچ M۲۰ است، داریم درباره اندازه رزوه آن صحبت می‌کنیم، نه درباره طول کل پیچ یا اندازه قسمت شش‌گوش سر آن.

M۲۰ در مشخصات پیچ دقیقاً چه چیزی را نشان می‌دهد؟

نام‌گذاری پیچ‌های متریک معمولاً از حرف M و عددی تشکیل می‌شود که قطر اسمی رزوه را بیان می‌کند. برای مثال، M۱۰ به قطر اسمی ۱۰ میلی‌متر و M۱۶ به قطر اسمی ۱۶ میلی‌متر اشاره دارد؛ در نتیجه M۲۰ نیز به قطر اسمی ۲۰ میلی‌متر مربوط است.

استاندارد ISO ۶۸-۱:۲۰۲۳ پروفیل پایه و طراحی رزوه‌های متریک عمومی را تعریف می‌کند و ISO ۷۲۴:۲۰۲۳ ابعاد پایه این رزوه‌ها را مشخص می‌کند. این استانداردها برای درک فنی عبارت M۲۰ اهمیت دارند، زیرا نشان می‌دهند که M۲۰ صرفاً یک نام تجاری یا اصطلاح فروشگاهی نیست، بلکه بخشی از سیستم استاندارد نام‌گذاری رزوه‌های متریک است.

قطر پیچ M۲۰ چقدر است؟

قطر اسمی رزوه پیچ M۲۰ برابر ۲۰ میلی‌متر است، اما این موضوع به معنای آن نیست که هر قطر قابل اندازه‌گیری روی پیچ دقیقاً ۲۰ میلی‌متر خواهد بود. رزوه یک ساختار هندسی دارای چند قطر مختلف است و در تولید صنعتی نیز تلرانس‌های مشخصی وجود دارد.

در عمل، برای شناسایی سایز یک پیچ از نام اسمی آن استفاده می‌شود؛ بنابراین اگر محصولی با عنوان M۲۰ عرضه شود، عدد ۲۰ بیانگر قطر اسمی رزوه آن است. اندازه‌گیری دقیق قطرهای مختلف رزوه برای کاربردهای مهندسی و کنترل ابعادی باید بر اساس استاندارد و کلاس تلرانس مربوط انجام شود. استانداردهای خانواده ISO ۹۶۵ نیز تلرانس‌های رزوه‌های متریک را مشخص می‌کنند.

گام رزوه پیچ M۲۰ چقدر است؟

گام رزوه فاصله محوری بین دو دندانه متوالی رزوه است و یکی از مشخصات مهم در شناسایی و تطبیق پیچ و مهره محسوب می‌شود.

برای M۲۰ با رزوه استاندارد درشت، گام ۲.۵ میلی‌متر است. در نتیجه اگر مشخصات یک پیچ به صورت M۲۰×۲.۵ نوشته شود، عدد ۲۰ قطر اسمی رزوه و عدد ۲.۵ گام رزوه را نشان می‌دهد. ترکیب‌های قطر و گام رزوه‌های متریک در استانداردهای مربوط به رزوه‌های عمومی ISO تعریف شده‌اند.

با این حال، بهتر است از عبارت «هر پیچ M۲۰ حتماً گام ۲.۵ دارد» استفاده نشود. M۲۰ مشخص‌کننده قطر اسمی است و در کاربردهای دارای رزوه ریز، گام باید به‌صورت جداگانه از مشخصات محصول خوانده شود.

M۲۰×۱۰۰ یعنی چه؟

عبارت M۲۰×۱۰۰ اطلاعات بیشتری نسبت به M۲۰ در اختیار ما قرار می‌دهد. در این نام‌گذاری، M۲۰ قطر اسمی رزوه و عدد ۱۰۰ طول اسمی پیچ را مشخص می‌کند؛ بنابراین M۲۰×۱۰۰ به یک پیچ متریک با قطر اسمی ۲۰ میلی‌متر و طول ۱۰۰ میلی‌متر اشاره دارد.

برای مثال، M۲۰×۶۰، M۲۰×۹۰ و M۲۰×۱۲۰ همگی می‌توانند پیچ‌هایی با قطر اسمی یکسان اما طول‌های متفاوت باشند. در نتیجه اگر کاربر فقط بداند که به پیچ M۲۰ نیاز دارد، هنوز برای انتخاب محصول مناسب اطلاعات کافی در اختیار ندارد و باید طول و سایر مشخصات فنی نیز تعیین شوند.

نکته مهم این است که روش اندازه‌گیری طول به نوع پیچ وابسته است. در بسیاری از پیچ‌های متداول، طول از زیر سر تا انتهای بدنه اندازه‌گیری می‌شود، اما برای برخی انواع سر پیچ، روش اندازه‌گیری می‌تواند متفاوت باشد.

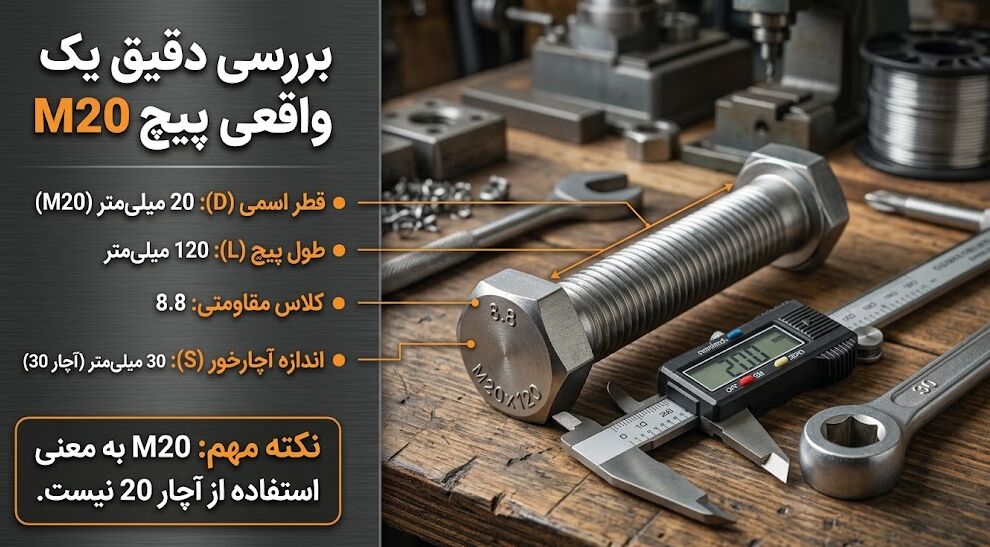

یک نمونه واقعی از پیچ M۲۰

برای اینکه تفاوت میان مشخصات مختلف پیچ M۲۰ روشن‌تر شود، می‌توان یک پیچ شش‌گوش واقعی با استاندارد ISO ۴۰۱۴ را بررسی کرد.

برای نمونه، Fabory یک پیچ شش‌گوش فولادی M۲۰×۱۲۰ با کلاس مقاومتی ۸.۸ را با رزوه متریک، گام ۲.۵ میلی‌متر، طول ۱۲۰ میلی‌متر و اندازه آچارخور ۳۰ میلی‌متر معرفی کرده است. در مشخصات همین محصول، ارتفاع سر پیچ ۱۲.۵ میلی‌متر نیز درج شده و استانداردهای ISO ۴۰۱۴ و DIN ۹۳۱ برای آن ذکر شده‌اند.

این مثال به‌خوبی نشان می‌دهد که M۲۰ فقط یکی از مشخصات پیچ است. در این محصول، M۲۰ قطر اسمی رزوه را مشخص می‌کند، ۱۲۰ طول پیچ است، ۲.۵ گام رزوه را نشان می‌دهد، ۸.۸ کلاس مقاومتی را مشخص می‌کند و عدد ۳۰ مربوط به اندازه آچارخور سر شش‌گوش است. بنابراین نمی‌توان از روی M۲۰ به‌تنهایی نتیجه گرفت که پیچ با آچار ۲۰ میلی‌متری باز می‌شود.

آیا M۲۰ یعنی آچار ۲۰؟

خیر. M۲۰ اندازه رزوه است و اندازه آچار را مشخص نمی‌کند.

اندازه آچار به شکل و استاندارد سر پیچ بستگی دارد. برای نمونه، در یک پیچ شش‌گوش M۲۰ با استاندارد ISO ۴۰۱۴ که توسط Fabory عرضه شده، اندازه آچارخور ۳۰ میلی‌متر است؛ در حالی که قطر اسمی رزوه همان پیچ ۲۰ میلی‌متر است.

این تفاوت یکی از مهم‌ترین نکاتی است که هنگام خرید پیچ باید در نظر گرفته شود. اگر هدف شما انتخاب آچار است، باید نوع سر و استاندارد پیچ را بررسی کنید، نه اینکه صرفاً عدد M۲۰ را مبنا قرار دهید.

تفاوت M۲۰ با M۲۰×۲.۵ چیست؟

M۲۰ به‌طور اصلی قطر اسمی رزوه را مشخص می‌کند، اما در عبارت M۲۰×۲.۵ گام رزوه نیز به‌صورت صریح نوشته شده است.

بنابراین می‌توان این عبارت را این‌گونه خواند:

M۲۰×۲.۵ = قطر اسمی ۲۰ میلی‌متر + گام رزوه ۲.۵ میلی‌متر

اگر طول نیز در مشخصات آورده شود، ممکن است عبارت به شکل M۲۰×۲.۵×۱۰۰ نوشته شود؛ در این حالت قطر اسمی، گام و طول هم‌زمان مشخص شده‌اند.

این نوع نام‌گذاری برای زمانی اهمیت بیشتری پیدا می‌کند که قرار است پیچ و مهره با یکدیگر تطبیق داده شوند یا پیچ در یک قطعه رزوه‌دار نصب شود.

مهره مناسب پیچ M۲۰ چیست؟

برای یک پیچ M۲۰، مهره باید از نظر نوع رزوه، قطر اسمی و گام با پیچ سازگار باشد. در حالت رایج، اگر پیچ دارای رزوه متریک M۲۰ با گام استاندارد ۲.۵ میلی‌متر باشد، مهره متناسب نیز باید برای همین مشخصات رزوه انتخاب شود.

استاندارد ISO ۲۶۲:۲۰۲۳ اندازه‌های منتخب پیچ‌ها، پیچ‌های ماشینی، استادبولت‌ها و مهره‌ها را در سیستم رزوه متریک عمومی پوشش می‌دهد و ترکیب‌های قطر و گام را مشخص می‌کند.

بنابراین صرف اینکه روی بسته‌بندی هر دو قطعه عبارت M۲۰ نوشته شده باشد، برای بررسی دقیق یک اتصال صنعتی کافی نیست. گام رزوه، کلاس مقاومتی، جنس و استاندارد قطعات نیز باید با کاربرد موردنظر سازگار باشند.

کلاس مقاومتی پیچ M۲۰ چیست؟

M۲۰ فقط اندازه رزوه را مشخص می‌کند و هیچ اطلاعاتی درباره استحکام مکانیکی پیچ ارائه نمی‌دهد. برای همین ممکن است چند پیچ M۲۰ از نظر قطر یکسان باشند، اما از نظر مقاومت کششی و سایر خواص مکانیکی تفاوت داشته باشند.

در پیچ‌های فولادی، کلاس‌هایی مانند ۸.۸، ۱۰.۹ و ۱۲.۹ از کلاس‌های مقاومتی رایج هستند. استاندارد ISO ۸۹۸-۱:۲۰۱۳ الزامات مربوط به خواص مکانیکی و فیزیکی پیچ‌ها، پیچ‌های ماشینی و استادبولت‌های ساخته‌شده از فولاد کربنی و فولاد آلیاژی را برای کلاس‌های مشخص‌شده پوشش می‌دهد. این استاندارد در سال ۲۰۲۵ توسط ISO بازبینی و تأیید شده و همچنان نسخه جاری اعلام شده است.

در نتیجه، عبارت M۲۰ - ۸.۸ اطلاعات متفاوتی نسبت به M۲۰ ارائه می‌دهد: M۲۰ سایز اسمی رزوه است و ۸.۸ کلاس مقاومتی پیچ را مشخص می‌کند.

برای اتصالاتی که تحت بار قابل توجه قرار می‌گیرند، انتخاب پیچ نباید فقط بر اساس قطر انجام شود. طراحی اتصال، بارگذاری، جنس قطعات، کلاس مقاومتی، شرایط محیطی و الزامات استاندارد مربوط به کاربرد باید هم‌زمان در نظر گرفته شوند.

استانداردهای مهم مرتبط با پیچ M۲۰

برای بررسی فنی پیچ‌های متریک، چند استاندارد ISO ارتباط مستقیم با موضوع دارند. ISO ۶۸-۱:۲۰۲۳ پروفیل پایه و طراحی رزوه‌های متریک عمومی را تعریف می‌کند؛ ISO ۷۲۴:۲۰۲۳ ابعاد پایه این رزوه‌ها را مشخص می‌کند و ISO ۲۶۲:۲۰۲۳ ترکیب‌های منتخب قطر و گام را برای پیچ‌ها، پیچ‌های ماشینی، استادبولت‌ها و مهره‌ها پوشش می‌دهد.

از طرف دیگر، برای بررسی تلرانس‌های رزوه باید به استانداردهای سری ISO ۹۶۵ توجه کرد. برای نمونه، ISO ۹۶۵-۶:۲۰۲۵ حدود اندازه قطر بزرگ، قطر گام و قطر کوچک رزوه‌های داخلی و خارجی را برای کیفیت‌های تلرانسی مشخص پوشش می‌دهد.

این تفکیک مهم است، زیرا نمی‌توان تمام ویژگی‌های یک پیچ M۲۰ را به یک استاندارد واحد نسبت داد. استاندارد رزوه، استاندارد ابعاد، استاندارد شکل پیچ و استاندارد خواص مکانیکی هرکدام ممکن است بخش متفاوتی از مشخصات محصول را پوشش دهند.

پیچ M۲۰ چه کاربردهایی دارد؟

پیچ‌های M۲۰ به دلیل قطر نسبتاً بزرگ رزوه، در اتصالاتی که به بست‌های بزرگ‌تر و مقاوم‌تر نیاز دارند، کاربرد گسترده‌ای پیدا می‌کنند. بسته به نوع پیچ و الزامات طراحی، نمونه‌هایی از کاربرد آن‌ها را می‌توان در ماشین‌آلات، تجهیزات صنعتی، سازه‌های فلزی، اتصالات مکانیکی و برخی تجهیزات عمرانی و کارگاهی مشاهده کرد.

با این حال، نباید تصور کرد که هر اتصال سنگین الزاماً به پیچ M۲۰ نیاز دارد. قطر پیچ تنها یکی از عوامل تعیین‌کننده ظرفیت اتصال است و انتخاب نهایی باید بر اساس بار، نوع اتصال، کلاس مقاومتی، جنس قطعات و استاندارد مورد استفاده انجام شود.

هنگام انتخاب پیچ M۲۰ به چه مشخصاتی توجه کنیم؟

اگر هدف فقط شناخت عبارت M۲۰ باشد، دانستن قطر اسمی رزوه کافی است؛ اما برای خرید یا استفاده عملی، مشخصات بیشتری باید بررسی شود. مهم‌ترین موارد شامل قطر اسمی، گام رزوه، طول، نوع سر، استاندارد، جنس، کلاس مقاومتی و پوشش سطحی هستند.

برای مثال، مشخصات یک پیچ ممکن است به صورت M۲۰×۱۲۰ - ۸.۸ - ISO ۴۰۱۴ ارائه شود. در چنین عبارتی، M۲۰ اندازه اسمی رزوه، ۱۲۰ طول، ۸.۸ کلاس مقاومتی و ISO ۴۰۱۴ استاندارد مربوط به نوع پیچ را مشخص می‌کند. در یک محصول واقعی با همین مشخصات، ممکن است اطلاعات دیگری مانند گام رزوه ۲.۵ میلی‌متر، اندازه آچارخور ۳۰ میلی‌متر و پوشش سطحی نیز اعلام شود.

بنابراین برای انتخاب دقیق، بهتر است به‌جای جست‌وجوی صرفاً «پیچ M۲۰»، مشخصات کامل موردنیاز را تعیین کنید.

تفاوت پیچ M۱۶، M۲۰ و M۲۴ چیست؟

تفاوت اصلی این سه سایز در قطر اسمی رزوه است. M۱۶ دارای قطر اسمی ۱۶ میلی‌متر، M۲۰ دارای قطر اسمی ۲۰ میلی‌متر و M۲۴ دارای قطر اسمی ۲۴ میلی‌متر است.

در رزوه‌های متریک درشت، گام‌های متداول این اندازه‌ها نیز متفاوت هستند؛ برای M۱۶ مقدار ۲ میلی‌متر، برای M۲۰ مقدار ۲.۵ میلی‌متر و برای M۲۴ مقدار ۳ میلی‌متر است. این مقادیر باید در چارچوب سیستم استاندارد رزوه متریک و مشخصات دقیق محصول تفسیر شوند، نه به‌عنوان ویژگی مشترک تمام انواع رزوه‌های ممکن برای این قطرها. مبنای استانداردی این ترکیب‌های قطر و گام در ISO ۲۶۲ قرار دارد.

اشتباهات رایج درباره پیچ M۲۰

یکی از اشتباهات رایج این است که M۲۰ به‌عنوان طول پیچ تفسیر شود، در حالی که این عدد به قطر اسمی رزوه مربوط است. اشتباه دیگر، برابر دانستن قطر رزوه با اندازه آچار است؛ همان‌طور که نمونه واقعی پیچ M۲۰ نشان می‌دهد، یک پیچ شش‌گوش M۲۰ می‌تواند اندازه آچارخور ۳۰ میلی‌متر داشته باشد.

اشتباه مهم دیگر این است که تصور شود همه پیچ‌های M۲۰ از نظر گام، جنس و مقاومت یکسان هستند. M۲۰ فقط یک مشخصه ابعادی مربوط به رزوه است و برای تعیین مشخصات کامل محصول باید سایر ویژگی‌های فنی نیز بررسی شوند.

آیا پیچ M۲۰ برای هر اتصال مناسـب است؟

خیر. M۲۰ صرفاً نشان‌دهنده یک اندازه اسمی رزوه است و به‌تنهایی مشخص نمی‌کند که پیچ برای یک اتصال خاص مناسب است یا خیر.

در یک اتصال مهندسی، عواملی مانند نوع بار، مقدار بار، بار کششی و برشی، جنس قطعات، کلاس مقاومتی پیچ، طول درگیری رزوه، شرایط محیطی و الزامات استانداردی باید بررسی شوند. به همین دلیل انتخاب پیچ برای اتصالات حساس نباید فقط بر اساس قطر اسمی انجام شود.

جمع‌بندی

پیچ M۲۰ به پیچی با رزوه متریک و قطر اسمی ۲۰ میلی‌متر گفته می‌شود. حرف M نوع رزوه را مشخص می‌کند و عدد ۲۰ قطر اسمی آن را نشان می‌دهد. در رزوه متریک درشت، گام رایج M۲۰ برابر ۲.۵ میلی‌متر است، اما برای یک محصول مشخص باید گام واقعی در مشخصات فنی همان محصول بررسی شود.

عبارت M۲۰ به‌تنهایی اطلاعاتی درباره طول، نوع سر، اندازه آچار، جنس یا کلاس مقاومتی ارائه نمی‌دهد. برای مثال، در یک پیچ شش‌گوش ISO ۴۰۱۴ با مشخصات M۲۰×۱۲۰ و کلاس ۸.۸، عدد ۲۰ قطر اسمی رزوه، عدد ۱۲۰ طول پیچ و ۸.۸ کلاس مقاومتی را نشان می‌دهد؛ در همان نمونه، اندازه آچارخور ۳۰ میلی‌متر است و گام رزوه ۲.۵ میلی‌متر اعلام شده است.

از نظر استانداردی نیز شناخت M۲۰ باید در چارچوب مجموعه استانداردهای رزوه متریک انجام شود؛ ISO ۶۸-۱:۲۰۲۳ پروفیل رزوه، ISO ۷۲۴:۲۰۲۳ ابعاد پایه، ISO ۲۶۲:۲۰۲۳ اندازه‌های منتخب و ISO ۸۹۸-۱:۲۰۱۳ خواص مکانیکی پیچ‌های فولادی با کلاس مقاومتی مشخص را پوشش می‌دهند.

سوالات متداول

M۲۰ در پیچ یعنی چه؟

M۲۰ یعنی رزوه پیچ از نوع متریک است و قطر اسمی آن ۲۰ میلی‌متر است. این عبارت به‌تنهایی طول پیچ یا اندازه آچار را مشخص نمی‌کند.

قطر پیچ M۲۰ چند میلی‌متر است؟

قطر اسمی رزوه پیچ M۲۰ برابر ۲۰ میلی‌متر است. قطرهای مختلف هندسی رزوه، از جمله قطر بزرگ، قطر گام و قطر کوچک، موضوعات فنی جداگانه‌ای هستند و ممکن است دقیقاً برابر با ۲۰ میلی‌متر نباشند.

گام استاندارد پیچ M۲۰ چقدر است؟

گام رزوه متریک درشت برای M۲۰ برابر ۲.۵ میلی‌متر است. اگر پیچ دارای رزوه ریز باشد، باید گام دقیق آن از مشخصات فنی محصول خوانده شود.

پیچ M۲۰×۱۰۰ چیست؟

M۲۰×۱۰۰ به پیچی با قطر اسمی رزوه ۲۰ میلی‌متر و طول اسمی ۱۰۰ میلی‌متر اشاره دارد.

آیا M۲۰ یعنی آچار ۲۰؟

خیر. M۲۰ قطر اسمی رزوه را مشخص می‌کند. اندازه آچار به نوع و استاندارد سر پیچ وابسته است؛ برای نمونه، یک پیچ شش‌گوش M۲۰ با استاندارد ISO ۴۰۱۴ می‌تواند اندازه آچارخور ۳۰ میلی‌متر داشته باشد.

مهره مناسب پیچ M۲۰ چیست؟

مهره باید از نظر قطر اسمی، گام و نوع رزوه با پیچ سازگار باشد. برای یک پیچ M۲۰ با رزوه درشت استاندارد، مهره متناسب با همان مشخصات رزوه انتخاب می‌شود.

آیا همه پیچ‌های M۲۰ یکسان هستند؟

خیر. پیچ‌های M۲۰ می‌توانند از نظر طول، گام، نوع سر، استاندارد، جنس، پوشش و کلاس مقاومتی با یکدیگر تفاوت داشته باشند.

کلاس ۸.۸ در پیچ M۲۰ یعنی چه؟

۸.۸ یک کلاس مقاومتی برای پیچ‌های فولادی است و با قطر رزوه ارتباطی ندارد. الزامات خواص مکانیکی این نوع پیچ‌ها در ISO ۸۹۸-۱ پوشش داده می‌شود.
