جدول انواع ترموکوپل صنعتی + راهنمای خرید ترموکوپل نوع K و J

به گزارش بازار، در دنیای بی رحم اتوماسیون صنعتی، پتروشیمی ها و کارخانجات متالورژی، کنترل حرارت تنها یک پارامتر ساده نیست؛ بلکه مرز باریک میان تولید یک محصول با استاندارد جهانی و وقوع یک فاجعه است. نوسانات دمایی کنترل نشده و خطاهای پنهان در تجهیزات ابزار دقیق، علاوه بر افت شدید کیفیت متریال، می تواند منجر به توقف خط تولید (Downtime) شود که هزینه های سرسام آور و خسارات جبران ناپذیری به همراه دارد. در این میان، سنسورهای حرارتی به عنوان خط مقدم سنجش دما، وظیفه ای بسیار حیاتی بر عهده دارند.

انتخاب مهندسی ساز این تجهیزات نیازمند شناخت عمیق از رفتار آلیاژها در دماهای بحرانی و دینامیک سیالات در طراحی غلاف های محافظ است. این مقاله به عنوان یک مرجع جامع و تخصصی برای مدیران خرید، مهندسان ابزار دقیق و طراحان سیستم های حرارتی تدوین شده است تا مسیر تامین تجهیزات را کاملا شفاف سازد.

ترموکوپل چیست و چگونه کار می کند؟

این قطعه یک حسگر دمای مقاوم و صنعتی است که بر اساس قوانین فیزیک ترموالکتریک و پدیده ای به نام اثر سیبک (Seebeck Effect) عمل می کند. هنگامی که دو فلز غیر هم جنس در یک نقطه به یکدیگر متصل شوند و آن نقطه تحت تاثیر حرارت کوره ها قرار گیرد، یک جریان الکتریکی بسیار ضعیف در مدار ایجاد می شود. با باز گذاشتن انتهای دیگر این دو سیم، یک ولتاژ در حد میلی ولت تولید می شود که مستقیما با اختلاف دمای دو نقطه متناسب است.

دستگاه های کنترلر و PLC ها این میلی ولت ضعیف را دریافت کرده و با استفاده از معادلات پیچیده و سیستم جبران سازی اتصال سرد (Cold Junction Compensation)، آن را با کالیبراسیون دقیق به درجه سانتی گراد تبدیل می کنند. این پردازش سیگنال است که امکان خواندن دمای مطلق محیط های خشن را با دقتی بی نظیر فراهم می سازد.

معرفی انواع ترموکوپل صنعتی و کاربرد آن ها در خطوط تولید

در مهندسی ابزار دقیق هیچ سنسور جهان شمولی وجود ندارد. انتخاب نوع سنسور کاملا به اتمسفر فرایند (محیط های اکسیدکننده، احیاکننده یا خنثی) و میزان ارتعاشات دستگاه ها بستگی دارد. مدیران تامین پیش از اقدام برای خرید ترموکوپل باید بدانند که این تجهیزات صنعتی به طور کلی بر اساس آلیاژ مصرفی دسته بندی می شوند.

ترموکوپل های فلز پایه (انواع K, J, T, E)

این گروه اقتصادی ترین و پرکاربردترین سنسورها در صنایع هستند که از آلیاژهای رایج مانند نیکل، مس و آهن ساخته می شوند:

• ترموکوپل نوع K (کرومل - آلومل): رایج ترین سنسور در صنایع سنگین است. ترکیب نیکل کروم آن را برای محیط های اکسیدکننده عالی کرده است.

• ترموکوپل نوع J (آهن - کنستانتان): به دلیل وجود پایه آهن، خروجی قدرتمندی دارد و برای سیستم های خلا و محیط های احیاکننده بی نقص است.

• ترموکوپل نوع E (کرومل - کنستانتان): دارای بالاترین حساسیت خروجی است و برای دیتالاگرها استفاده می شود.

• ترموکوپل نوع T (مس - کنستانتان): بهترین انتخاب برای کاربردهای برودتی و سردخانه ها است.

(نکته: سنسورهای فلز قیمتی مانند نوع S، R و B نیز وجود دارند که از پلاتین و رودیوم ساخته می شوند و صرفا برای کوره های دما بالا تا ۱۷۰۰ درجه سانتی گراد در صنایع ذوب شیشه و فولاد کاربرد دارند که در جدول زیر به آن ها اشاره شده است.)

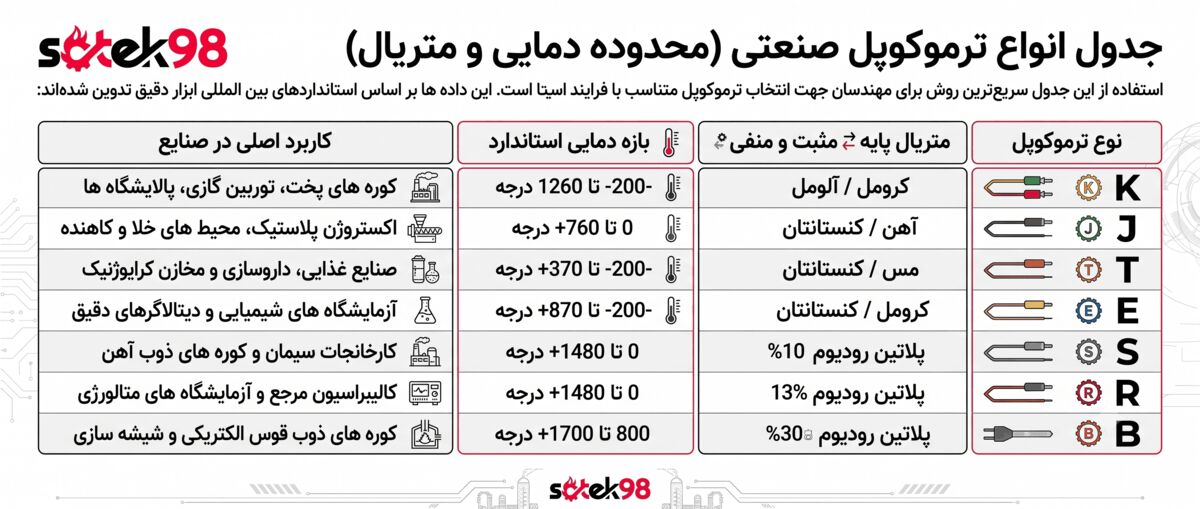

جدول انواع ترموکوپل صنعتی (محدوده دمایی و متریال)

استفاده از این جدول سریع ترین روش برای مهندسان جهت انتخاب ترموکوپل متناسب با فرایند است. این داده ها بر اساس استانداردهای بین المللی ابزار دقیق تدوین شده اند:

تفاوت ترموکوپل نوع J و K چیست؟

دو مورد از پرمصرف ترین و چالش برانگیزترین سنسورها در بازار تجهیزات حرارتی، ترموکوپل تایپ K و J هستند. تصمیم گیری اشتباه بین این دو می تواند منجر به شکست سنسور و توقف خط تولید شود.

بزرگ ترین ضعف ترموکوپل تایپ J، وجود آهن در ساختار آن است که در حضور رطوبت و اکسیژن در دماهای بالا به سرعت دچار زنگ زدگی می شود. بنابراین ترموکوپل تایپ J فقط برای اتمسفرهای بدون اکسیژن (خلا) مناسب است. در مقابل،ترموکوپل نوع K دارای لایه محافظ اکسید کروم است که آن را در برابر محیط های اکسیدکننده به شدت مقاوم می سازد. این برتری باعث شده تا ترموکوپل تایپ K انتخاب اول بسیاری از مهندسان باشد. البته باید دقت کرد که اگر نوع K در محیط های حاوی گازهای احیاکننده (مانند مونوکسید کربن) قرار گیرد، دچار پدیده مخرب متالورژی به نام پوسیدگی سبز (Green Rot) شده و دقت خود را به طور کامل از دست می دهد.

چرا ترموکوپل تایپ K (کرومل - آلومل) پرفروش ترین سنسور در ساتک ۹۸ است؟

سنسورهای نوع K به عنوان آچار فرانسه ابزار دقیق شناخته می شوند. حساسیت عالی و محدوده پاسخ گویی گسترده، آن ها را بی رقیب کرده است. در مجموعه ما، این تجهیزات با پیشرفته ترین روش ها تولید می شوند و به همین دلیل برای خرید ترموکوپل تایپ K با بالاترین استانداردها، صنایع بزرگ مستقیما به ما مراجعه می کنند.

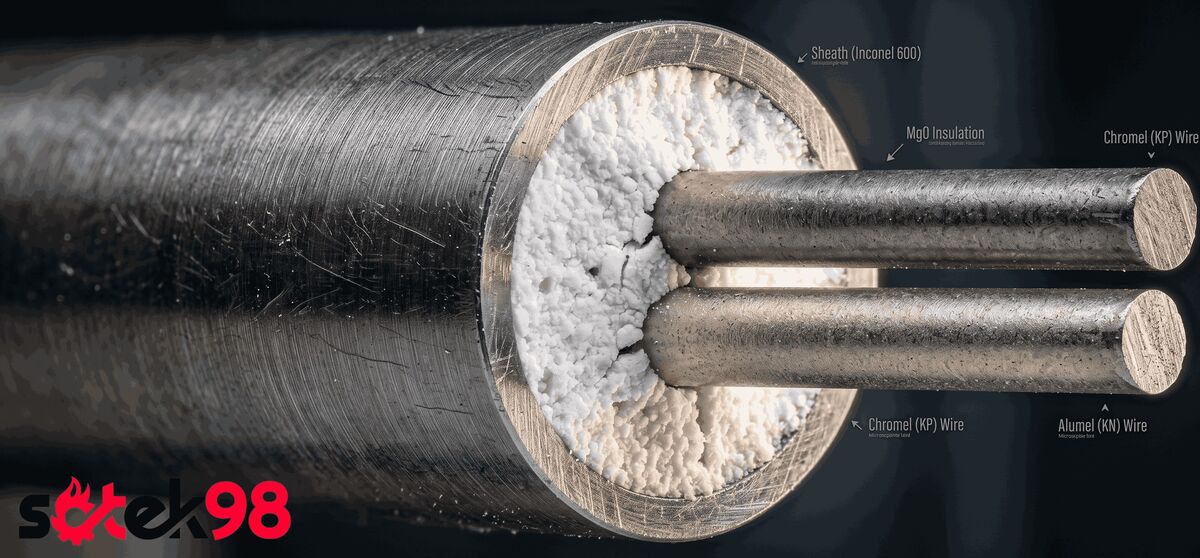

یکی از مهم ترین مزیت های ما استفاده از تکنولوژی MIMS (Mineral Insulated Metal Sheathed) است. تمامی سنسورهای نوع K موجود در انبار ما از این تکنولوژی بهره می برند؛ جایی که سیم ها درون پودر فشرده اکسید منیزیم قرار گرفته و با یک غلاف فلزی پوشانده می شوند. این ساختار باعث می شود سنسور در برابر ارتعاشات سنگین کمپرسورها کاملا مقاوم باشد و طول عمر بالایی در شرایط سخت صنعتی داشته باشد.

همچنین، امکان سفارشی سازی طول غلاف و کالیبراسیون دقیق متناسب با عمق کوره شما در مجموعه ما فراهم است تا سنسور دقیقا بر اساس نیاز پروژه شما طراحی و کالیبره شود.

غلاف ترموکوپل چیست و چه تاثیری در طول عمر سنسور دارد؟

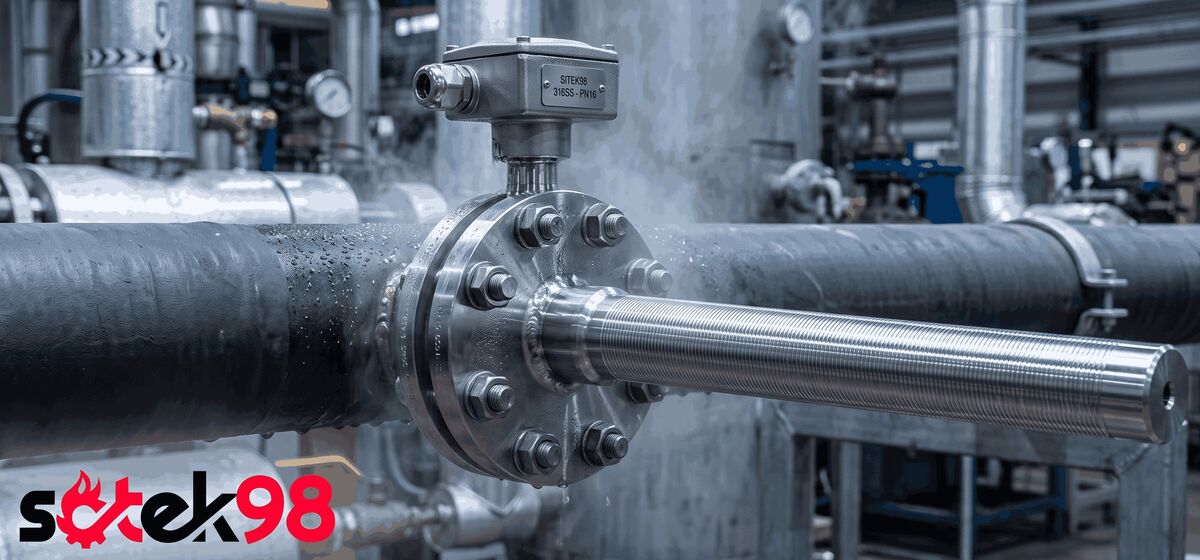

غلاف یا ترموول (Thermowell) یک قطعه استوانه ای مستحکم است که سنسور را از تماس مستقیم با سیالات خورنده و فشارهای هیدرولیک دور نگه می دارد. در صنایع پتروشیمی، شکسته شدن ترموول در اثر عبور سیالات پرفشار می تواند یک فاجعه ایمنی رقم بزند.

مهندسان باید با ماشین کاری غلاف به صورت مخروطی یا پله ای، مقاومت آن را در برابر فرکانس های مخرب (Wake Frequency) افزایش دهند. غلاف ها وظیفه دارند از سنسور اصلی در برابر شوک حرارتی و مواد شیمیایی به خوبی محافظت کنند.

۳ نکته طلایی برای استعلام قیمت و خرید تجهیزات صنعتی

هنگام ارتباط با تامین کنندگان تخصصی، الزامات پروژه باید به صورت کاملا شفاف مشخص شود. رعایت این نکات برای یک تامین موفق الزامی است:

1. انتخاب کلاس دقت: برای فرایندهای فوق حساس حتما کلاس ۱ (Class ۱) را درخواست کنید که کمترین خطای اندازه گیری را دارد.

2. نوع کابل رابط: همیشه سعی کنید از کابل های جبران ساز و اکستنشن (Extension) که هم جنس خود سنسور هستند استفاده کنید تا خطای افت ولتاژ در مسیر طولانی ایجاد نشود.

3. انتخاب سازنده دست اول: برای جلوگیری از تهیه سنسورهای تقلبی با متریال ناخالص، مستقیما با لابراتوارهای مرجع و تولیدکنندگان اصلی وارد مذاکره شوید.

ساخت و کالیبراسیون تجهیزات ابزار دقیق با ساتک ۹۸

صنعت ابزار دقیق نیازمند تخصصی است که فراتر از واسطه گری های بازار است. تکیه بر سازندگان بومی که دانش متالورژی و الکترونیک را در هم آمیخته اند، کلید کاهش هزینه های پنهان است.

با مراجعه به پورتال مرجع ساتک ۹۸ شما مستقیما با یک تولیدکننده تخصصی در تعامل هستید. طراحی سنسورهای حرارتی برای محیط های اسیدی، جوشکاری نقطه اتصال با گاز آرگون و ارائه تست شیت های معتبر کالیبراسیون، از خدمات برجسته این مجموعه مهندسی است که خیال مدیران خرید را برای همیشه از بابت تامین تجهیزات استاندارد راحت می کند.

سوالات متداول

در این بخش به پر تکرار ترین سوالات مدیران خرید و مهندسان ابزار دقیق پیرامون انتخاب و نصب انواع ترموکوپل صنعتی پاسخ داده ایم. بررسی این پرسش و پاسخ های کوتاه می تواند بسیاری از چالش های رایج در مسیر تامین تجهیزات حرارتی کوره ها را برطرف سازد.

جدول انواع ترموکوپل صنعتی بر چه اساسی تنظیم می شود؟

این جدول بر اساس جنس آلیاژهای مثبت و منفی، محدوده دمای کارکرد و نوع محیط فرایند صنعتی تنظیم می شود.

مهم ترین دلیل انتخاب تایپ K چیست؟

مقاومت عالی در برابر محیط های اکسیدکننده تا دمای ۱۲۶۰ درجه و قیمت اقتصادی نسبت به کارایی بالای آن.

تفاوت اصلی در نوع K و J در چه مواردی است؟

نوع K برای محیط های دارای اکسیژن عالی است، اما نوع J به دلیل داشتن آهن فقط در محیط های خلا و بدون اکسیژن کاربرد دارد.

آیا ماشین کاری غلاف تاثیری در قیمت انواع سنسورهای حرارتی دارد؟

بله، استفاده از متریال خاص و ماشین کاری دقیق برای دفع شوک حرارتی مستقیما بر هزینه نهایی سنسور تاثیر می گذارد.

چرا کالیبراسیون دقیق در تجهیزات حرارتی الزامی است؟

برای جلوگیری از نمایش دمای کاذب در کنترلرها و پیشگیری از توقف خط تولید یا افت کیفیت محصولات نهایی.
