انتخاب گیربکس صنعتی؛ تصمیمی فراتر از توان و دور خروجی
در بسیاری از پروژههای صنعتی، زمانی که صحبت از انتخاب تجهیزات انتقال قدرت میشود، نخستین پارامترهایی که مورد توجه قرار میگیرند توان الکتروموتور، دور خروجی و نسبت تبدیل هستند. هرچند این پارامترها اهمیت بالایی دارند، اما تجربه پروژههای بزرگ صنعتی نشان میدهد که انتخاب یک گیربکس تنها بر اساس این مشخصات، در بسیاری از موارد منجر به افزایش استهلاک، توقفهای ناخواسته خط تولید و تحمیل هزینههای سنگین تعمیرات خواهد شد.
واقعیت این است که هر صنعت، شرایط بهرهبرداری متفاوتی دارد. یک گیربکس که در خط تولید کاشی عملکرد قابل قبولی دارد، ممکن است در یک آسیاب سیمان یا خط نورد فولاد تنها چند ماه دوام بیاورد. دلیل این تفاوت، ماهیت بار، شوکهای مکانیکی، ساعات کارکرد، شرایط محیطی و الزامات بهرهبرداری هر صنعت است.
به همین دلیل، شرکتهای مهندسی هنگام طراحی خطوط تولید، پیش از انتخاب گیربکس، شرایط فرآیند را بهطور کامل تحلیل میکنند. پارامترهایی مانند گشتاور واقعی (Torque)، ضریب سرویس (Service Factor)، بارهای ضربهای (Shock Load)، چرخه کاری (Duty Cycle)، شرایط روانکاری و حتی نحوه نصب، همگی در انتخاب نهایی نقش تعیینکننده دارند.
در چنین شرایطی، بررسی مشخصات فنی گیربکس فلندر و انتخاب مدل متناسب با شرایط بهرهبرداری، اهمیت زیادی در افزایش بهرهوری و کاهش هزینههای نگهداری دارد. یکی از شناختهشدهترین برندهای این حوزه، Flender است؛ شرکتی آلمانی که دهههاست محصولات آن در صنایع فولاد، معدن، سیمان، نفت، گاز، پتروشیمی، نیروگاهها و صنایع دریایی مورد استفاده قرار میگیرد.

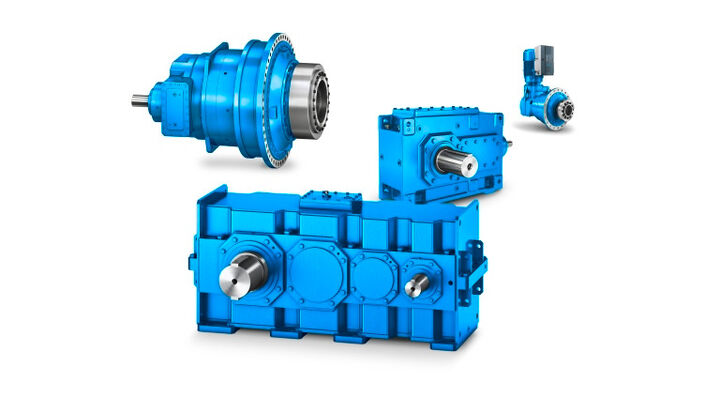

چرا گیربکس فلندر در صنایع سنگین جایگاه ویژهای دارد؟
در محیطهای صنعتی، هزینه خرید گیربکس معمولاً تنها بخش کوچکی از هزینه واقعی مالکیت تجهیزات است. آنچه بیشترین هزینه را ایجاد میکند، توقف خط تولید، تعمیرات اضطراری، تأمین قطعات یدکی و کاهش راندمان سیستم است. به همین دلیل بسیاری از کارخانههای بزرگ، هنگام انتخاب تجهیزات، به جای تمرکز صرف بر قیمت اولیه، به شاخصی با عنوان هزینه چرخه عمر تجهیز (Life Cycle Cost) توجه میکنند.
گیربکسهای فلندر دقیقاً با همین نگاه طراحی شدهاند؛ یعنی تجهیزی که بتواند در شرایط کاری سخت، عملکردی پایدار و قابل پیشبینی داشته باشد. برخی از مهمترین ویژگیهایی که باعث شده این برند در پروژههای صنعتی مورد توجه قرار گیرد عبارتاند از:
- طراحی مهندسیشده برای انتقال گشتاورهای بالا
- راندمان مناسب به دلیل دقت بالای ساخت چرخدندهها
- تنوع در سریهای هلیکال، شافت موازی، بول هلیکال و سیارهای
- قابلیت استفاده در کاربردهای Heavy Duty
- دسترسی مناسب به قطعات مصرفی و امکان تعمیرات اساسی
- طول عمر بالا در صورت اجرای صحیح برنامههای نگهداری و روانکاری
البته این مزایا تنها زمانی به نتیجه مطلوب میرسند که مدل گیربکس متناسب با شرایط واقعی بهرهبرداری انتخاب شود. انتخاب یک مدل نامناسب، حتی اگر از بهترین برند دنیا باشد، نمیتواند عملکرد مطلوبی در خط تولید ایجاد کند.
اولین گام؛ شناخت دقیق نوع بار در هر صنعت
پیش از آنکه درباره انتخاب مدل مناسب صحبت کنیم، باید بدانیم تجهیزات صنعتی با چه نوع باری کار میکنند. از دید مهندسی، بارهای واردشده به گیربکس را میتوان به چند گروه اصلی تقسیم کرد:
- بار یکنواخت (Uniform Load): تجهیز با تغییرات حداقلی در گشتاور کار میکند؛ مانند برخی نوار نقالههای سبک.
- بار متغیر (Variable Load): میزان گشتاور در طول کار تغییر میکند؛ نمونه آن میکسرها و تجهیزات فرآوری مواد است.
- بار ضربهای (Shock Load): بارهای ناگهانی و شدید به سیستم وارد میشوند؛ مانند سنگشکنها، آسیابها و خطوط نورد.
- بارهای سنگین پیوسته (Heavy Continuous Duty): تجهیز بهصورت ۲۴ ساعته و با ظرفیت بالا فعالیت میکند؛ شرایطی که در صنایع فولاد، سیمان و معدن بهوفور دیده میشود.
هرچه شدت شوک و میزان تغییرات بار بیشتر باشد، انتخاب گیربکس حساستر خواهد شد. در چنین شرایطی تنها بررسی توان موتور کافی نیست و عواملی مانند ضریب سرویس، ظرفیت حرارتی، استحکام دندانهها و سیستم روانکاری نیز باید مورد ارزیابی قرار گیرند.
صنعت فولاد؛ جایی که کوچکترین خطا هزینهساز است
اگر بخواهیم یکی از سختترین محیطهای کاری برای گیربکسهای صنعتی را نام ببریم، بدون تردید صنعت فولاد در صدر این فهرست قرار میگیرد.
در خطوط نورد، تجهیزات انتقال شمش، رولرها، کورهها و سیستمهای انتقال مواد، گیربکسها بهصورت شبانهروزی فعالیت میکنند. علاوه بر بارهای سنگین، شوکهای لحظهای ناشی از تغییر بار نیز بهطور مداوم به سیستم منتقل میشود. از سوی دیگر، دمای بالا، گردوغبار فلزی و لرزش تجهیزات، شرایط کاری را دشوارتر میکنند.
در چنین محیطی، انتخاب گیربکس صرفاً بر اساس توان خروجی، تصمیمی پرریسک است. مهندسان معمولاً پارامترهایی مانند ظرفیت تحمل گشتاور، استحکام پوسته، کیفیت یاتاقانها، راندمان انتقال نیرو، سیستم خنککاری و قابلیت انجام تعمیرات اساسی را نیز بررسی میکنند.
به همین دلیل است که در بسیاری از خطوط تولید فولاد، گیربکسهای فلندر بهعنوان یکی از گزینههای اصلی مورد استفاده قرار میگیرند. طراحی دقیق چرخدندهها، کیفیت بالای متریال و امکان کارکرد طولانیمدت، این محصولات را برای محیطهای با بار سنگین مناسب کرده است.
البته حتی در صنعت فولاد نیز یک مدل مشخص پاسخگوی تمام کاربردها نیست. گیربکس مورد استفاده در رولرهای انتقال، با گیربکس آسیاب یا تجهیزات نورد تفاوتهای اساسی دارد و انتخاب نهایی باید براساس محاسبات مهندسی و شرایط واقعی پروژه انجام شود.
صنعت سیمان؛ جایی که دوام گیربکس از توان آن مهمتر است
اگر صنعت فولاد را از نظر شدت بارهای مکانیکی در نظر بگیریم، صنعت سیمان را باید از منظر استهلاک محیطی بررسی کرد. تقریباً تمام تجهیزات مکانیکی در کارخانههای سیمان بهصورت مداوم در معرض گردوغبار، ارتعاش، بارهای سنگین و سیکل کاری ۲۴ ساعته قرار دارند. در چنین شرایطی، حتی یک توقف چند ساعته نیز میتواند برنامه تولید را با اختلال جدی مواجه کند.
گیربکسها در این صنعت در بخشهای مختلفی مانند آسیاب مواد اولیه، کوره دوار، آسیاب سیمان، نوار نقالههای انتقال کلینکر، الواتورها و تجهیزات بستهبندی به کار گرفته میشوند. هر یک از این تجهیزات، ویژگیهای عملکردی متفاوتی دارند و به همین دلیل نمیتوان یک مدل ثابت را برای همه آنها در نظر گرفت.
برای مثال، گیربکس مورد استفاده در یک آسیاب گلولهای باید بتواند علاوه بر تحمل گشتاور بسیار بالا، در برابر بارهای متغیر نیز عملکرد پایداری داشته باشد. در مقابل، گیربکس نوار نقاله بیشتر به کارکرد مداوم، راندمان بالا و استهلاک پایین نیاز دارد.
یکی از نکاتی که در پروژههای سیمان کمتر به آن توجه میشود، ظرفیت حرارتی گیربکس است. زمانی که تجهیز بهصورت مداوم در حال انتقال توان باشد، دمای روغن بهتدریج افزایش پیدا میکند. اگر ظرفیت دفع حرارت گیربکس متناسب با شرایط کاری نباشد، کیفیت روانکاری کاهش یافته و عمر چرخدندهها و یاتاقانها به شکل محسوسی کم خواهد شد.
به همین دلیل، در پروژههای سیمانی معمولاً علاوه بر گشتاور و نسبت تبدیل، ظرفیت حرارتی، کیفیت آببندی، سیستم روانکاری و امکان نصب تجهیزات خنککننده نیز بررسی میشود.
صنعت معدن؛ جایی که شوکهای مکانیکی تعیینکننده هستند
ماشینآلات معدنی در زمره سنگینترین تجهیزات انتقال قدرت قرار میگیرند. سنگشکنها، سرندها، نوار نقالههای معدنی، درامها و تجهیزات انتقال سنگ دائماً تحت بارهای ضربهای قرار دارند. برخلاف بسیاری از صنایع، در معدن معمولاً بار بهصورت یکنواخت به گیربکس وارد نمیشود و تغییرات ناگهانی گشتاور بخشی از شرایط عادی بهرهبرداری محسوب میشود.
در چنین کاربردهایی، انتخاب گیربکس صرفاً براساس توان موتور میتواند اشتباه بزرگی باشد. در بسیاری از پروژهها، ضریب سرویس (Service Factor) اهمیت بیشتری از توان نامی پیدا میکند.
گیربکس انتخابشده برای تجهیزات معدنی باید ویژگیهای زیر را داشته باشد:
- مقاومت بالا در برابر بارهای ضربهای
- استحکام مناسب شافتها و پوسته
- کیفیت بالای چرخدندهها
- قابلیت تحمل گشتاورهای لحظهای
- امکان تعمیرات اساسی در بازههای زمانی طولانی
یکی از دلایل محبوبیت گیربکسهای فلندر در صنایع معدنی نیز همین موضوع است؛ این محصولات برای کاربردهای Heavy Duty طراحی شدهاند و در صورت انتخاب صحیح، میتوانند سالها با حداقل توقف در خطوط تولید فعالیت کنند.
صنایع نفت، گاز و پتروشیمی؛ اهمیت قابلیت اطمینان
در صنایع نفت، گاز و پتروشیمی، توقف تولید تنها یک مشکل فنی نیست؛ بلکه میتواند خسارتهای مالی قابل توجهی به همراه داشته باشد. به همین دلیل، در طراحی سیستمهای انتقال قدرت، علاوه بر انتخاب گیربکس مناسب، استفاده از تجهیزاتی مانند الکتروموتور ضد انفجار در محیطهای مستعد وجود گازها یا بخارات قابل اشتعال نیز اهمیت ویژهای دارد. هماهنگی صحیح میان الکتروموتور و گیربکس، نقش مهمی در افزایش ایمنی، پایداری عملکرد و کاهش ریسکهای عملیاتی ایفا میکند.
گیربکسها در تجهیزاتی مانند همزنهای صنعتی، کمپرسورها، فنهای بزرگ، سیستمهای انتقال مواد، پمپها و سایر تجهیزات فرآیندی به کار گرفته میشوند. هر یک از این تجهیزات شرایط عملکردی خاص خود را دارند، اما نقطه مشترک آنها نیاز به عملکرد پایدار در دورههای زمانی طولانی و حداقل میزان توقف است.
در چنین پروژههایی، مهندسان معمولاً مجموعه انتقال قدرت را بهصورت یکپارچه ارزیابی میکنند و عواملی مانند ظرفیت گشتاور گیربکس، نوع کوپلینگ، کلاس حفاظتی الکتروموتور، شرایط محیطی، راندمان سیستم و برنامههای نگهداری پیشگیرانه را بهدقت مورد بررسی قرار میدهند.
در این پروژهها معمولاً موارد زیر با دقت بررسی میشود:
- راندمان انتقال نیرو
- میزان لرزش
- سطح صدای تولیدی
- کیفیت روانکاری
- قابلیت پایش وضعیت (Condition Monitoring)
- دسترسی به قطعات یدکی
هرچه قابلیت اطمینان گیربکس بیشتر باشد، هزینههای نگهداری و توقف خطوط تولید نیز کاهش پیدا میکند.
آیا همه گیربکسهای فلندر مشابه هستند؟
یکی از اشتباهات رایج هنگام خرید، این است که تصور میشود تمام گیربکسهای فلندر عملکرد یکسانی دارند. در حالی که این برند، خانوادههای متنوعی از گیربکسهای صنعتی را برای کاربردهای مختلف طراحی کرده است.
برای نمونه، برخی سریها برای انتقال گشتاورهای بسیار بالا در صنایع سنگین توسعه یافتهاند، در حالی که برخی دیگر برای کاربردهایی با فضای نصب محدود یا نیاز به راندمان بیشتر طراحی شدهاند.
به همین دلیل، انتخاب گیربکس باید بر اساس مشخصاتی مانند موارد زیر انجام شود:
- نوع بار
- میزان گشتاور
- سرعت ورودی و خروجی
- نحوه نصب
- فضای موجود
- شرایط محیطی
- سیکل کاری
- ضریب سرویس
نادیده گرفتن هر یک از این عوامل میتواند باعث انتخاب نادرست تجهیز شود؛ حتی اگر گیربکس از معتبرترین برندهای دنیا باشد.
مقایسه نیاز صنایع مختلف در انتخاب گیربکس
| صنعت |
چالش |
ویژگی کلیدی گیربکس |
| فولاد |
شوک مکانیکی و گشتاور بالا |
استحکام دندانهها و ظرفیت حمل بار |
| سیمان |
گرد و غبار و کارکرد مداوم |
استانداردهای لازم و ظرفیت حرارتی |
| معدن |
بارهای ضربه ای |
ضریب سرویس بالا و مقاومت مکانیکی |
| نفت و گاز |
قابل و اطمینان در فضای حساس |
عملکرد پایدار و راندمان بالا |
| نیروگاه |
توقف ناپذیزی تجهیزات |
طول عمر و قابل تعمیر |
| صنایع غذایی |
دقت عملکرد |
دقت و راندمان مناسب |
این جدول بهخوبی نشان میدهد که معیار انتخاب گیربکس در هر صنعت متفاوت است و نمیتوان صرفاً بر اساس توان موتور یا قیمت، تصمیمگیری کرد.
۷ اشتباه رایج هنگام انتخاب و خرید گیربکس فلندر
در بسیاری از پروژههای صنعتی، خرابی زودهنگام گیربکس به کیفیت محصول مربوط نیست؛ بلکه نتیجه انتخاب نادرست تجهیز است. حتی بهترین برندهای دنیا نیز اگر متناسب با شرایط کاری انتخاب نشوند، نمیتوانند عملکرد مطلوبی داشته باشند. بررسی پروژههای صنعتی نشان میدهد که چند اشتباه، بیش از سایر موارد باعث افزایش هزینههای نگهداری و کاهش عمر تجهیزات میشوند.
۱. انتخاب گیربکس صرفاً بر اساس توان الکتروموتور
یکی از رایجترین اشتباهات این است که تنها توان موتور ملاک انتخاب قرار میگیرد. در حالی که عواملی مانند گشتاور خروجی، نسبت تبدیل، ضریب سرویس، سیکل کاری و نوع بار تأثیر بسیار بیشتری بر عملکرد واقعی گیربکس دارند.
به عنوان مثال، دو الکتروموتور ۵۵ کیلووات ممکن است در دو خط تولید کاملاً متفاوت کار کنند؛ یکی در یک نوار نقاله سبک و دیگری در یک سنگشکن معدنی. طبیعتاً گیربکس موردنیاز این دو تجهیز یکسان نخواهد بود.
۲. نادیده گرفتن ضریب سرویس (Service Factor)
ضریب سرویس، یکی از مهمترین پارامترهای انتخاب گیربکس است. هرچه شوکهای مکانیکی، تعداد استارت و استاپ یا ساعات کارکرد بیشتر باشد، گیربکس باید با ضریب سرویس بالاتری انتخاب شود. بیتوجهی به این موضوع معمولاً باعث افزایش تنش روی دندانهها، کاهش عمر یاتاقانها و در نهایت خرابی زودرس گیربکس خواهد شد.
۳. بیتوجهی به شرایط محیطی
محیط نصب تأثیر مستقیمی بر عملکرد گیربکس دارد. وجود گردوغبار، رطوبت، بخارات شیمیایی، دمای بالا یا سرمای شدید، همگی میتوانند عمر تجهیزات را کاهش دهند.
برای مثال، گیربکسی که در یک کارخانه تولید مواد غذایی عملکرد مناسبی دارد، لزوماً برای کارخانه سیمان یا معدن انتخاب مناسبی نیست. به همین دلیل، جنس آببندها، سیستم روانکاری، درجه حفاظت و حتی نوع رنگ پوشش گیربکس باید متناسب با شرایط محیطی انتخاب شود.
۴. انتخاب نادرست نسبت تبدیل
گاهی مشاهده میشود که نسبت تبدیل تنها بر اساس سرعت خروجی موردنیاز انتخاب میشود، بدون آنکه تأثیر آن بر گشتاور خروجی بررسی شود. این موضوع ممکن است باعث شود تجهیزات نتوانند بار واقعی را تحمل کنند یا در شرایط راهاندازی تحت فشار زیادی قرار گیرند.
۵. بیتوجهی به ظرفیت حرارتی
در کاربردهایی که گیربکس بهصورت مداوم فعالیت میکند، تولید حرارت اجتنابناپذیر است. اگر ظرفیت دفع حرارت گیربکس کمتر از میزان موردنیاز باشد، دمای روغن افزایش یافته و کیفیت روانکاری کاهش پیدا میکند.
۶. انتخاب تجهیز صرفاً بر اساس قیمت
گاهی اختلاف قیمت میان دو مدل گیربکس باعث میشود خریداران به سراغ گزینه ارزانتر بروند، در حالی که هزینه توقف خط تولید، تعویض قطعات و تعمیرات چندین برابر اختلاف قیمت اولیه خواهد بود.
به همین دلیل، در صنایع بزرگ معمولاً شاخصی به نام هزینه مالکیت (Total Cost of Ownership) ملاک تصمیمگیری قرار میگیرد؛ شاخصی که هزینه خرید، مصرف انرژی، تعمیرات، سرویس و طول عمر تجهیز را بهصورت همزمان ارزیابی میکند.
۷. خرید بدون دریافت مشاوره فنی
هر پروژه صنعتی شرایط بهرهبرداری و الزامات فنی منحصربهفردی دارد و در بسیاری از موارد، اطلاعات درجشده روی پلاک الکتروموتور برای انتخاب گیربکس کافی نیست. پارامترهایی مانند گشتاور واقعی، ضریب سرویس، نوع بار، شرایط محیطی و نحوه نصب باید پیش از انتخاب بهدقت بررسی شوند.
به همین دلیل، دریافت مشاوره از مجموعههای تخصصی مانند بانامیک سنتر پیش از خرید، میتواند احتمال انتخاب نادرست را به حداقل برساند. بررسی دقیق مشخصات فنی و تطبیق آن با نیاز واقعی پروژه، علاوه بر افزایش عمر مفید گیربکس، از تحمیل هزینههای ناشی از توقف خط تولید، تعمیرات زودهنگام و تعویض تجهیزات نیز جلوگیری میکند.
چکلیست مهندسی قبل از استعلام قیمت گیربکس فلندر
پیش از آنکه برای خرید یا استعلام قیمت اقدام کنید، بهتر است اطلاعات زیر را آماده داشته باشید:
- توان الکتروموتور
- دور ورودی و دور خروجی موردنیاز
- میزان گشتاور خروجی
- نسبت تبدیل موردنیاز
- نوع بار (ثابت، متغیر یا ضربهای)
- ساعات کارکرد روزانه
- نحوه نصب گیربکس
- شرایط محیطی محل نصب
- محدودیت فضای نصب
- نوع کوپلینگ یا اتصال به تجهیزات
هرچه این اطلاعات دقیقتر باشد، انتخاب گیربکس نیز با دقت بیشتری انجام خواهد شد.
جمعبندی
انتخاب گیربکس صنعتی، تصمیمی است که مستقیماً بر راندمان، هزینههای نگهداری و پایداری خط تولید تأثیر میگذارد. برخلاف تصور رایج، بهترین انتخاب همیشه قویترین یا گرانترین گیربکس نیست؛ بلکه تجهیزی است که دقیقاً متناسب با شرایط واقعی پروژه انتخاب شده باشد.
در صنایعی مانند فولاد، سیمان، معدن، نفت و گاز، نیروگاهها و صنایع فرآوری، عواملی مانند گشتاور، ضریب سرویس، ظرفیت حرارتی، شرایط محیطی، سیکل کاری و قابلیت اطمینان، اهمیت بسیار بیشتری نسبت به مشخصات ظاهری یا قیمت اولیه دارند. به همین دلیل، بررسی دقیق نیازهای فنی پیش از خرید، از بروز بسیاری از مشکلات در آینده جلوگیری میکند.
گیربکسهای فلندر به دلیل کیفیت ساخت، تنوع محصولات، راندمان بالا و سابقه حضور در پروژههای صنعتی بزرگ، یکی از گزینههای شناختهشده در حوزه انتقال قدرت هستند. بااینحال، بهرهگیری از تمامی ظرفیت این تجهیزات تنها زمانی امکانپذیر است که انتخاب مدل، بر پایه محاسبات مهندسی و شرایط واقعی بهرهبرداری انجام شود.
اگر قصد تجهیز یک خط تولید جدید، توسعه ظرفیت کارخانه یا جایگزینی گیربکسهای موجود را دارید، دریافت مشاوره تخصصی پیش از خرید میتواند از هزینههای ناشی از انتخاب نادرست جلوگیری کرده و عمر مفید تجهیزات را به شکل محسوسی افزایش دهد. بررسی دقیق مشخصات فنی، انتخاب مدل مناسب و تأمین قطعات اصلی، سه عامل کلیدی برای دستیابی به عملکرد پایدار در سیستمهای انتقال قدرت هستند.
