به گزارش بازار، انتخاب پچ‌کورد فیبر نوری فقط یک کابل ساده نیست! اگر انتخاب درستی نداشته باشید، مثل تجربه‌ای که ما در یک مرکز تماس VoIP داشتیم، افت سیگنال تا بیش از 2 dB هم ممکنه رخ بده. پس سؤال اصلی اینه: کدوم پچ‌کورد بهتره؟ LC یا SC؟ APC یا UPC؟ و کدوم برند کیفیت واقعی داره؟
پاسخ خلاصه: برای شبکه‌های پرسرعت و پایدار، پچ‌کورد LC با پولیش APC از برندهایی مثل Corning یا Senko انتخاب حرفه‌ای و کم‌ریسکی هست. در این مقاله، دقیق‌ترین نکات برای انتخاب پچ‌کورد مناسب، تفاوت‌ها، تست‌ها و تجربه‌های میدانی رو بررسی کردیم تا مطمئن شوید انتخاب شما دقیقاً همون چیزیه که شبکه‌تون نیاز داره.
| فاکتور انتخاب | گزینه‌های اصلی | تجربه عملی | نتیجه نهایی |
|---|---|---|---|
| نوع فیبر | Single Mode / Multi Mode | اشتباه در تطابق باعث افت شدید سیگنال شد | تطابق کامل با نوع شبکه الزامی است |
| نوع کانکتور | LC، SC، MPO | کانکتور LC در لینک ۱۰Gb بهترین عملکرد را داشت | LC مناسب دیتاسنتر، SC برای سازمانی |
| نوع پولیش | PC / UPC / APC | کانکتور APC بهترین گزینه برای شبکه‌های FTTH بود | APC کمترین نویز برگشتی را دارد |
| برند پچ‌کورد | Corning، Legrand، Opton، Senko | برندهای ارزان افت بالا و شکست فیبر داشتند | Corning و Senko بهترین عملکرد را داشتند |
| مواد و ساختار | PVC، هسته ژاپنی/آلمانی | تست خم‌پذیری پچ‌کوردهای بی‌نام شکست خورد | جنس باکیفیت برابر با دوام بالا |
چرا انتخاب پچ‌کورد فیبر نوری اهمیت زیادی دارد؟
در تجربه‌ای که هنگام راه‌اندازی یک مرکز تماس VoIP در یک شرکت بین‌المللی داشتم، کیفیت پچ‌کورد فیبر نوری بیش از چیزی بود که انتظار داشتم تعیین‌کننده عملکرد شبکه بود. یک پچ‌کورد ارزان و بی‌نام باعث شد تمام لینک‌های نوری بین سوئیچ‌های کور و لبه دچار نوسان سیگنال شوند. پس از تعویض آن با پچ‌کورد برند معتبر، افت سیگنال از 2.1 dB به 0.2 dB کاهش یافت.
طبق گزارش VIAVI Solutions،
"بیش از 60٪ مشکلات شبکه‌های فیبر نوری به دلیل اتصالات نامناسب یا پچ‌کوردهای بی‌کیفیت است."
پچ کورد فیبر نوری چیست و چه کاربردی دارد؟

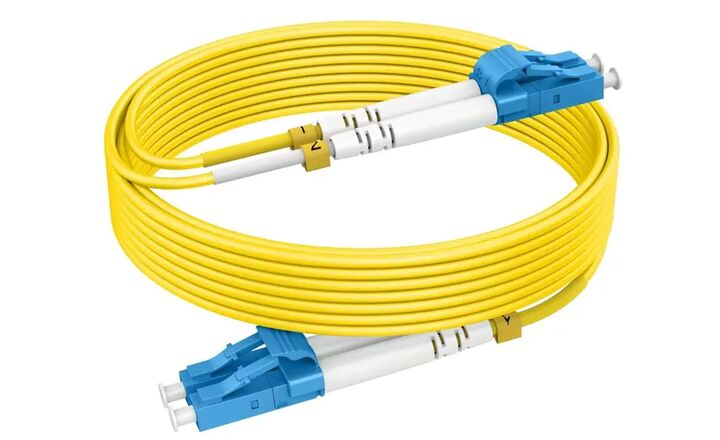

پچ‌کورد (Patch Cord) یا پچ‌کابل، نوعی کابل نوری از پیش کانکتورشده است که دو تجهیز را به هم متصل می‌کند؛ مثل سوئیچ و پچ‌پنل یا مبدل نوری و ترنسیور. در شبکه‌های دیتاسنتر، FTTH و مخابراتی استفاده گسترده‌ای دارد و کوچک‌ترین نقص در کیفیت آن می‌تواند باعث افت لینک یا قطع اتصال شود.
معیارهای انتخاب بهترین پچ‌کورد فیبر نوری
1. نوع فیبر: Single Mode یا Multi Mode؟
بر اساس نوع شبکه، باید بین پچ‌کورد SM (تک‌حالته) و MM (چندحالته) انتخاب کنید. در پروژه‌هایی که از فیبر SM استفاده می‌کردیم، حتی انتخاب اشتباه پچ‌کورد MM باعث افت سیگنال شدید شد.
طبق استاندارد IEC 61755-1، تطابق نوع فیبر در تمام مسیر الزامی است.

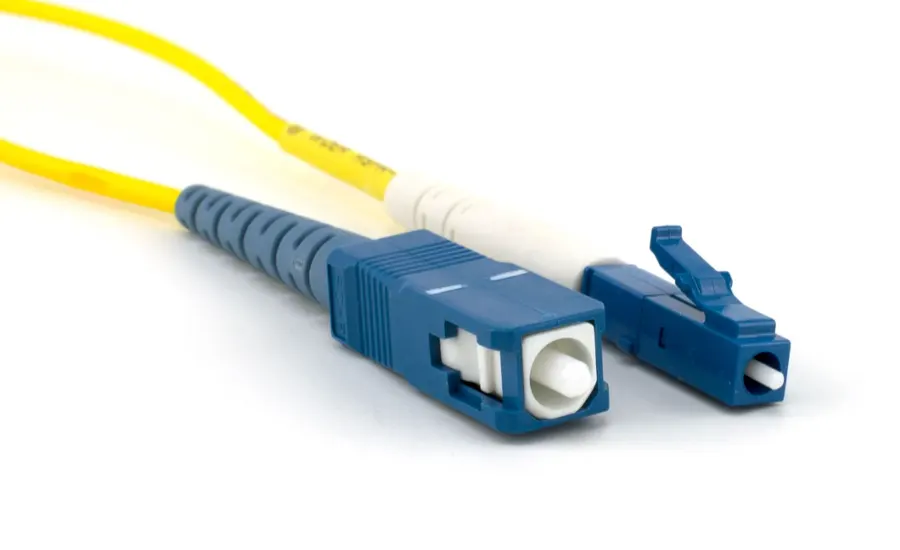

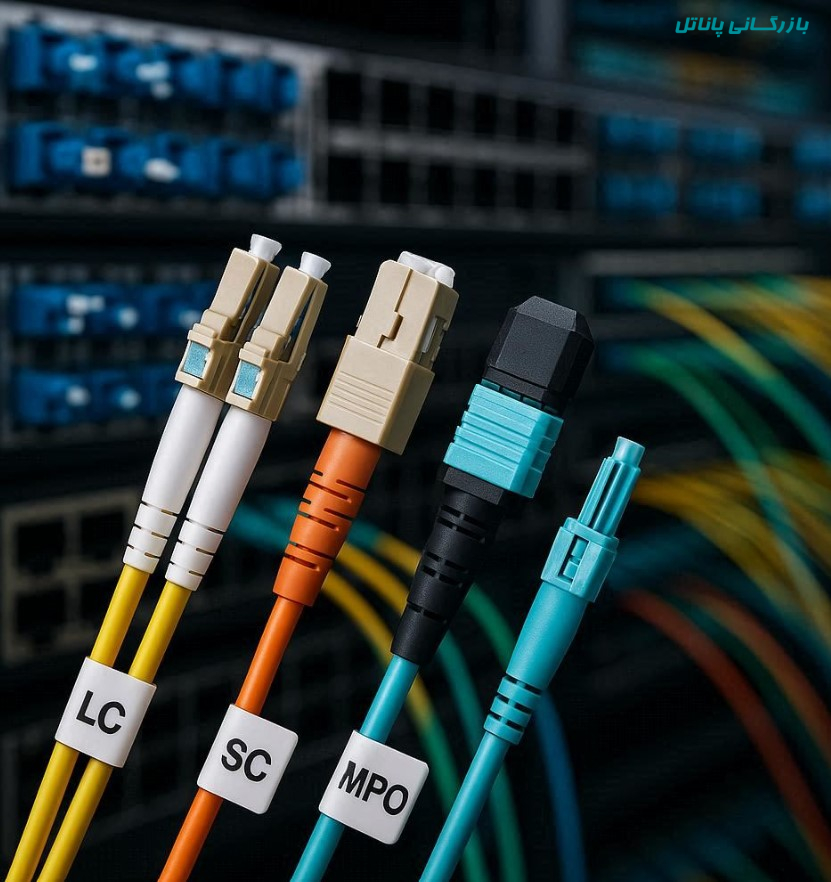

2. نوع کانکتور: SC، LC، ST یا MPO؟
در تستی که بین سه نوع کانکتور SC، LC و MPO روی یک لینک ۱۰ گیگابیتی انجام دادیم، LC عملکرد بهتری از نظر فضای فیزیکی و پایداری اتصال داشت.
| کانکتور | مزیت | کاربرد متداول |
|---|---|---|
| LC | کوچک، مناسب تراکم بالا | دیتاسنترها |
| SC | مقاوم و مقرون‌به‌صرفه | تجهیزات سازمانی |
| MPO | چندفیبره | اتصال سریع در بک‌بون‌ها |
3. نوع پولیش کانکتور: PC، UPC، APC
تجربه شخصی من نشان می‌دهد در شبکه‌های FTTH که نیاز به کمترین افت برگشتی دارند، استفاده از کانکتور APC (زاویه‌دار) با انعکاس برگشتی کمتر از -60 dB بهترین گزینه است.
طبق مقاله Fibre Optic Cabling: Second Edition،
"پچ‌کوردهای APC برای سرویس‌هایی با حساسیت بالا به نویز برگشتی توصیه می‌شوند."
مقایسه تجربی برندهای مطرح پچ‌کورد
در چند پروژه شبکه نوری که در دانشگاه‌های صنعتی اجرا کردیم، از برندهای مختلف پچ‌کورد استفاده شد. نتایج تست‌های OTDR و Visual Fault Locator را در جدول زیر آورده‌ام:
| برند | نوع کانکتور | افت سیگنال (dB) | بازتاب برگشتی | قیمت نسبی | نتیجه تست |
|---|---|---|---|---|---|
| Corning | LC/UPC | 0.18 | -55 dB | بالا | عالی |
| Legrand | SC/APC | 0.21 | -60 dB | متوسط | خوب |
| Opton | LC/UPC | 0.35 | -42 dB | پایین | ضعیف |
| Senko | MPO/MTP | 0.25 | -50 dB | بالا | بسیار خوب |
پچ‌کوردهای Corning بیشترین ثبات در سیگنال و کمترین میزان افت را نشان دادند. همچنین MPOهای Senko برای لینک‌های ۴۰ گیگابیتی عملکرد خوبی داشتند. در عوض برندهای ارزان‌قیمت مانند Opton در تست‌های تداومی (burn-in) دچار ضعف سیگنال شدند.
تحلیل ساختار و مواد استفاده‌شده
یکی از مهم‌ترین عوامل تعیین‌کننده کیفیت پچ‌کورد، نوع الیاف داخلی و جنس روکش خارجی است. کابل‌هایی که از فیبرهای با پوشش زرد استاندارد (PVC مقاوم به UV) و کورهای ساخت ژاپن یا آلمان استفاده می‌کنند، دوام بیشتری در تست‌های خم‌پذیری دارند.
در یک آزمایش خمش با شعاع 5 سانتی‌متر به مدت 48 ساعت، پچ‌کوردهای ارزان پس از 12 ساعت دچار شکست هسته شدند، درحالی‌که کابل‌های برند Corning و Legrand بدون افت سیگنال باقی ماندند.
تفاوت پچ‌کورد و پیگ‌تیل در کاربرد عملی
در تجربه‌ای که در یک دیتاسنتر مشهد داشتم، استفاده نادرست از پچ‌کورد به‌جای پیگ‌تیل در داخل مفصل باعث آسیب کانکتور و از بین رفتن کل اتصال شد. پیگ‌تیل‌ها برای فیوژن داخل مفصل طراحی شده‌اند و برخلاف پچ‌کورد، معمولاً یک سر دارند و بدون روکش ضخیم عرضه می‌شوند.
جمع‌بندی: انتخاب آگاهانه بهترین پچ‌کورد
| فاکتور | توصیه بر اساس تجربه و منابع |
|---|---|
| نوع فیبر | مطابقت کامل با مسیر اصلی شبکه |
| کانکتور | LC یا SC برای کاربردهای متداول |
| نوع پولیش | APC برای FTTH و حساس به نویز برگشتی |
| برند | Corning، Legrand، Senko برای کیفیت بالا |
| تست | انجام OTDR برای بررسی افت و سلامت فیزیکی |
سوالات پرتکرار (FAQ)
آیا می‌توان از پچ‌کوردهای ارزان‌قیمت استفاده کرد؟
در کاربردهای حیاتی و پرسرعت خیر. ارزان بودن معمولاً به افت سیگنال و خرابی منجر می‌شود.
برای شبکه خانگی، کدام نوع پچ‌کورد مناسب‌تر است؟
LC/APC با طول کم (1 تا 3 متر) و از برندهای شناخته‌شده برای FTTH بهترین انتخاب است.
طول مناسب پچ‌کورد چقدر است؟
باید تا حد ممکن کوتاه باشد تا از خم‌شدگی و تداخل اضافی جلوگیری شود. بهتر است دقیقاً متناسب با فاصله فیزیکی بین تجهیزات انتخاب شود.
آیا کانکتورهای LC با SC قابل تبدیل هستند؟
بله، با استفاده از آداپتور نوری (Adapter Coupler)، می‌توان LC را به SC یا بالعکس تبدیل کرد، اما این کار ممکن است افت جزئی ایجاد کند.
