راهنمای خرید ترانسمیتر فشار: معیارهای فنی انتخاب برای صنایع فرآیندی

وقتی انتخاب اشتباه، هزینه‌ساز می‌شود

در سناریویی فرضی که بازتاب اتفاقات رایج در صنایع فرآیندی است، تصور کنید ترانسمیتر فشاری برای اندازه‌گیری فشار بخار در یک واحد پتروشیمی انتخاب شده باشد؛ تنها چهار ماه پس از نصب، دستگاه دچار drift شدید می‌شود. نتیجه: کالیبراسیون اضطراری، خروج خط از سرویس به مدت دو شیفت، و تعویض کامل دستگاه. هزینه واقعی چند برابر قیمت اولیه خواهد بود.

این الگو در صنایع ایران تکرارپذیر است. نه به این دلیل که مهندسان دقت کافی ندارند، بلکه چون در فرآیند خرید ترانسمیتر فشار ، معیارهای فنی کافی برای انتخاب ترانسمیتر فشار لحاظ نمی‌شوند و تصمیم‌گیری اغلب بر اساس قیمت یا در دسترس‌بودن انجام می‌گیرد. این مقاله یک چارچوب تصمیم‌گیری فنی ارائه می‌دهد تا انتخاب ترانسمیتر فشار بر اساس پارامترهای واقعی فرآیندی انجام شود.

ترانسمیتر فشار چیست و چه نقشی در سیستم کنترل دارد؟

ترانسمیتر فشار یک دستگاه اندازه‌گیری صنعتی است که فشار فیزیکی سیال فرآیندی را به سیگنال الکتریکی استاندارد تبدیل می‌کند. این سیگنال توسط سیستم کنترل (PLC یا DCS) دریافت و برای تنظیم، پایش یا اعلام هشدار استفاده می‌شود.

در یک حلقه کنترل (Control Loop) استاندارد، ترانسمیتر فشار نقش Sensor Element را ایفا می‌کند؛ اولین حلقه در زنجیره اندازه‌گیری. اگر این حلقه با خطا یا drift کار کند، تمام تصمیمات سیستم کنترل روی داده‌های نادرست بنا می‌شوند.

تفاوت با گیج و پرشرسوئیچ:

انواع ترانسمیتر فشار

پیش از انتخاب، شناخت انواع ترانسمیتر پرشر ضروری است؛ هر نوع برای کاربرد خاصی طراحی شده و تبادل‌پذیر نیستند.

فشار گیج (Gauge Pressure)

فشار را نسبت به فشار اتمسفر محیط اندازه می‌گیرد. پرکاربردترین نوع در صنایع نفت، گاز و پتروشیمی؛ برای لوله‌کشی، مخازن تحت فشار و بیشتر کاربردهای عمومی مناسب است.

فشار مطلق (Absolute Pressure)

فشار را نسبت به خلأ کامل اندازه می‌گیرد. برای کاربردهایی که فشار اتمسفر متغیر است یا اندازه‌گیری دقیق فشار پایین اهمیت دارد، مثل سیستم‌های تقطیر و خلأ.

اختلاف فشار (Differential Pressure)

اختلاف فشار بین دو نقطه را اندازه می‌گیرد. کاربرد اصلی در اندازه‌گیری جریان (با اریفیس یا ونتوری)، سطح مایع در مخازن بسته، و تشخیص گرفتگی فیلترها.

ترانسمیتر با سیل دیافراگمی (Diaphragm Seal / Remote Seal)

با دیافراگم جداکننده و Fill Fluid برای سیالات ویسکوز، حاوی جامدات معلق یا مواد فرآیندی حساس به نشت طراحی شده. در صنایع غذایی، دارویی و برخی کاربردهای پتروشیمی کاربرد دارد.

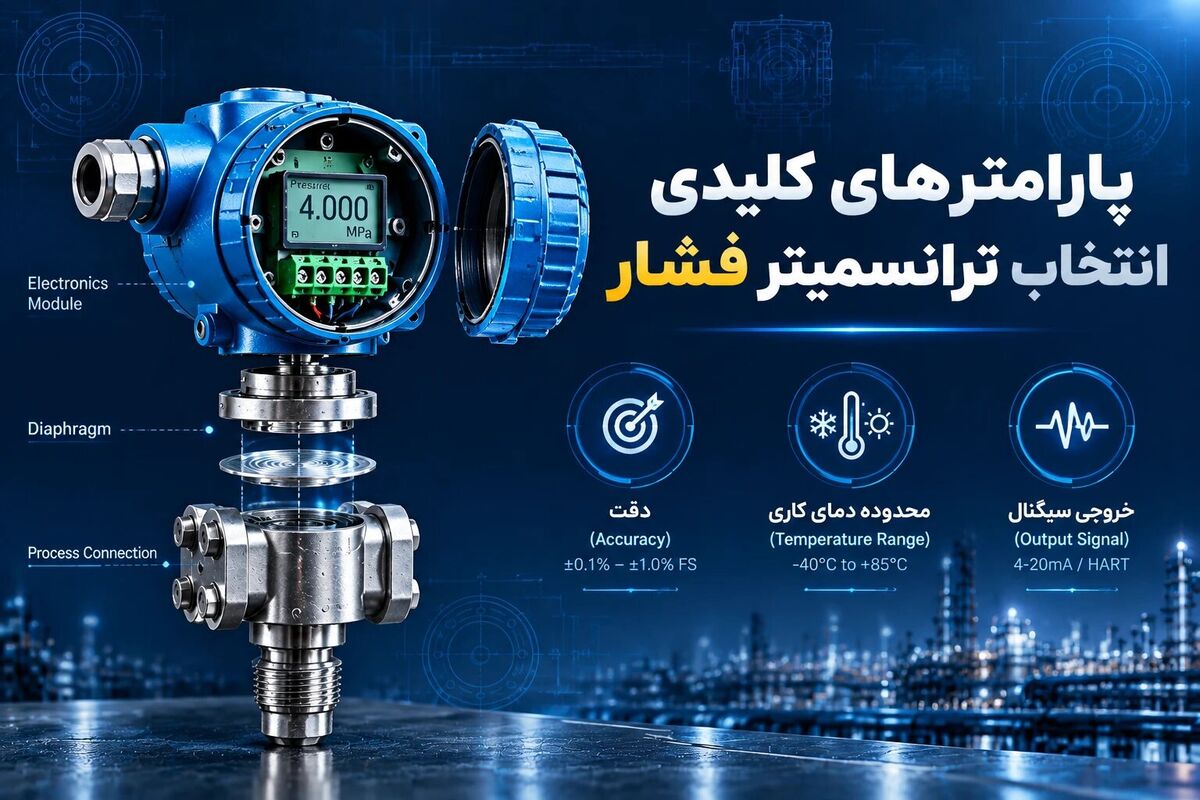

پارامترهای کلیدی انتخاب ترانسمیتر فشار

رنج اندازه‌گیری و Turndown در انتخاب ترانسمیتر فشار

رنج اندازه‌گیری اولین پارامتری است که باید با شرایط فرآیندی تطابق داشته باشد. ترانسمیتری با رنج بسیار بالاتر از فشار عملیاتی، دقت اندازه‌گیری در نقطه کار را کاهش می‌دهد.

Turndown Ratio نسبت رنج اسمی به حداقل رنج قابل تنظیم است. ترانسمیتری با Turndown ۱۰۰:۱ انعطاف‌پذیری بالایی برای تنظیم مجدد در شرایط تغییر فرآیند دارد.

Over-pressure Rating معمولاً حداقل ۲ برابر فشار کاری سیستم در نظر گرفته می‌شود تا در موارد ضربه فشاری (Water Hammer) یا خطاهای عملیاتی، دستگاه آسیب نبیند.

پروتکل ارتباطی ترانسمیتر فشار

پروتکل باید با سیستم کنترل موجود هماهنگ باشد. انتخاب پروتکل اشتباه، یکی از اشتباهاتی است که معمولاً در فاز نصب کشف می‌شود.

۴-۲۰mA آنالوگ: ساده‌ترین و مطمئن‌ترین گزینه برای سیستم‌های قدیمی‌تر. هزینه پایین، نصب آسان، اما فاقد قابلیت انتقال داده‌های تشخیصی.

HART:  پروتکل هیبریدی که سیگنال دیجیتال را روی خط ۴-۲۰mA سوار می‌کند. امکان عیب‌یابی، کالیبراسیون از راه دور و دریافت اطلاعات تشخیصی را بدون نیاز به سیم‌کشی اضافه فراهم می‌کند. برای اکثر کاربردهای صنعتی ایران، HART گزینه متعادل بین سادگی و قابلیت است.

Foundation Fieldbus / Profibus PA: برای سیستم‌های DCS مدرن با زیرساخت Fieldbus. قابلیت ارتباط دوطرفه کامل و کنترل در سطح Field. هزینه راه‌اندازی بالاتر، اما در پروژه‌های greenfield با DCS مدرن مزیت عملیاتی واقعی دارد.

WirelessHART: برای مکان‌هایی که کابل‌کشی دشوار یا پرهزینه است. باتری با عمر ۵ تا ۱۰ سال، اما نیاز به زیرساخت Gateway و ارزیابی تداخل RF در محیط صنعتی.

دقت و پایداری بلندمدت ترانسمیتر فشار

دقت استاتیک تنها یک پارامتر است؛ پایداری بلندمدت در محیط صنعتی اهمیت بیشتری دارد.

Reference Accuracy معمولاً به‌صورت درصدی از URL بیان می‌شود؛ مثلاً ±۰.۰۶۵% URL. این عدد در شرایط آزمایشگاهی اندازه‌گیری می‌شود.

Long-term Stability مقدار drift در طول یک دوره عملیاتی (معمولاً ۱ یا ۵ سال) است. ترانسمیتری با دقت بالا اما stability ضعیف، در عمل کارایی کمتری از دستگاهی با دقت متوسط و stability بالا دارد.

بر اساس استاندارد IEC ۶۰۷۷۰ ، روش‌های آزمون و ارزیابی دقت ترانسمیترها در صنایع فرآیندی تعریف شده‌اند. همچنین IEC ۶۱۵۰۸ چارچوب ایمنی عملکردی را برای طراحی و تأیید دستگاه‌ها پوشش می‌دهد و IEC ۶۱۵۱۱ مرجع کاربرد سیستم‌های ایمنی ابزار دقیق (SIS) در صنایع فرآیندی است.

مواد ساخت و سازگاری با سیال فرآیندی در ترانسمیتر فشار

انتخاب اشتباه متریال دیافراگم، مهم‌ترین عامل خرابی زودرس است. سازگاری شیمیایی باید پیش از هر چیز بررسی شود.

Fill Fluid نیز باید با توجه به محدوده دمایی و نوع سیال انتخاب شود. روغن سیلیکون برای کاربردهای عمومی مناسب است، اما در سیستم‌های اکسیژن یا مواد اکسیدکننده، Fill Fluid هالوژنه ضروری است.

کلاس حفاظت و تأییدیه‌های ایمنی ترانسمیتر فشار

این پارامترها مستقیماً بر مجوزهای نصب و الزامات قانونی پروژه تأثیر می‌گذارند.

IP Rating: برای محیط‌های صنعتی خارج از ساختمان، حداقل IP۶۶ توصیه می‌شود. در نواحی با رطوبت بالا یا احتمال غرقاب‌شدن موقت، IP۶۷ یا بالاتر.

تأیید برای مناطق انفجاری: در مناطق Zone ۱ و Zone ۲، ترانسمیتر باید دارای تأیید ATEX یا IECEx باشد. سری استانداردهای IEC ۶۰۰۷۹ الزامات فنی تجهیزات در محیط‌های انفجاری را تعریف می‌کند. بسته به الزامات پروژه و کارفرما، تأیید ATEX در ایران معمولاً پذیرفته می‌شود، اما این موضوع باید در مشخصات فنی پروژه صریحاً ذکر شود.

تأیید SIL: برای ترانسمیترهایی که در حلقه‌های Safety Instrumented System (SIS) استفاده می‌شوند، مقدار Probability of Failure on Demand (PFD) و سطح SIL باید توسط تأمین‌کننده مستند شده باشد. مراجع فنی این ارزیابی استانداردهای IEC ۶۱۵۰۸ (ایمنی عملکردی دستگاه) و IEC ۶۱۵۱۱ (کاربرد SIS در صنایع فرآیندی) هستند.

شرایط محیطی ایران در انتخاب ترانسمیتر فشار

این بخش اغلب در مشخصات فنی نادیده گرفته می‌شود، اما در عمل تأثیر مستقیم بر عمر دستگاه دارد.

محدوده دمای محیط: از نواحی بیابانی با دمای بالای ۶۰ درجه تابستان تا مناطق کوهستانی با دمای زیر منفی ۳۰ درجه در زمستان. درج محدوده از منفی ۴۰ تا ۸۵ درجه سانتی‌گراد در مشخصات خرید توصیه می‌شود.

رطوبت بالا در نواحی ساحلی: در مناطق جنوبی (خوزستان، بوشهر، هرمزگان)، رطوبت بالا در کنار دمای زیاد، فشار زیادی روی Enclosure و کانکتورها وارد می‌کند. پوشش‌های ضد خوردگی یا Enclosure از جنس SS۳۱۶ در این مناطق توجیه اقتصادی دارد.

گرد و غبار در نواحی صحرایی: در مناطقی مثل خوزستان و کرمان، توفان‌های گرد و غبار چالش جدی هستند. IP۶۶ حداقل مورد نیاز است.

اشتباهات رایج در خرید ترانسمیتر فشار

۱. تصمیم صرفاً بر اساس قیمت اولیه

قیمت خرید تنها بخشی از Total Cost of Ownership است. هزینه‌های نگهداری، کالیبراسیون، Lead Time قطعات یدکی، و در بدترین حالت توقف فرآیند، به‌مراتب بیشتر از اختلاف قیمت دو گزینه هستند.

۲. نادیده گرفتن Lead Time قطعات یدکی

برای تجهیزات در صنایع حیاتی، در دسترس‌بودن قطعات یدکی و سرویس باید از قبل تأیید شود. دستگاهی که ارزان‌تر است اما دو ماه زمان خرید قطعه لازم دارد، ریسک عملیاتی بالایی ایجاد می‌کند.

۳. عدم تطابق پروتکل با سیستم کنترل

خرید ترانسمیتر Foundation Fieldbus برای یک DCS قدیمی که فقط ۴-۲۰mA پشتیبانی می‌کند، یکی از اشتباهات رایجی است که در فاز نصب کشف می‌شود.

۴. خرید بدون مشاوره فنی برای کاربردهای خاص

فشار خلأ، فشارهای بالاتر از ۴۰۰ بار، و سیالات ویسکوز یا حاوی جامدات معلق نیاز به پیکربندی خاص دارند. مشاوره با متخصص ابزار دقیق پیش از خرید در این کاربردها ضروری است.

۵. نبود مستندات کالیبراسیون

تمام ترانسمیترهای تحویلی باید دارای Calibration Certificate معتبر با تاریخ، شرایط آزمون، و مقادیر اندازه‌گیری‌شده باشند. این مدرک برای ممیزی‌های HSE و Functional Safety الزامی است.

عوامل مؤثر بر قیمت ترانسمیتر فشار

قیمت ترانسمیتر پرشر تابع ترکیبی از عوامل فنی و تجاری است. آشنایی با این عوامل به ارزیابی دقیق‌تر پیشنهادهای دریافتی کمک می‌کند:

رنج و Turndown: رنج‌های گسترده‌تر و Turndown بالاتر معمولاً هزینه بیشتری دارند اما انعطاف عملیاتی را افزایش می‌دهند.

دقت و پایداری: ترانسمیترهایی با Reference Accuracy بالاتر و Long-term Stability بهتر، در رده قیمتی بالاتری قرار می‌گیرند.

متریال دیافراگم و بدنه: Hastelloy، Tantalum و Monel گران‌تر از SS۳۱۶L هستند. انتخاب باید بر اساس نیاز واقعی سیال فرآیندی باشد، نه احتیاط بیش از حد.

پروتکل ارتباطی: ترانسمیترهای Fieldbus و WirelessHART نسبت به مدل‌های ۴-۲۰mA ساده، قیمت بالاتری دارند.

تأییدیه‌های ایمنی: ATEX، IECEx و SIL هزینه تأیید و آزمون را به قیمت اضافه می‌کنند. این تأییدیه‌ها را فقط برای مناطق و کاربردهایی که واقعاً به آن‌ها نیاز است درخواست دهید.

گارانتی و اصالت کالا: مدت گارانتی، ارائه Calibration Certificate معتبر، و تضمین اصالت (نه کپی یا refurbished) از جمله عواملی هستند که باید در مقایسه پیشنهادها لحاظ شوند.

چک‌لیست نهایی قبل از خرید
