سیم مسی و کاربردهای آن

سیم مسی

سیم مسی از پرکاربردترین و مهم‌ترین ابزاری در صنایع برق و الکترونیک است. انعطاف‌پذیری بالا، مقاومت در برابر خوردگی و قیمت مقرون‌به‌صرفه نسبت به سایر فلزات رسانا، سیم مسی را به گزینه‌ای بی‌بدیل در سیم‌کشی ساختمان‌ها، مخابرات و دستگاه‌های صنعتی تبدیل کرده است. وسعت کاربرد سیم‌های مسی در محصولات گوناگون به حدی است که آگاهی از ویژگی‌ها و کارکردهای آن، پیش‌نیاز مهمی برای هر پروژه‌ای به شمار می‌رود.
پیش از اقدام به خرید کابل و سیم، در نظر داشته باشید که یک محصول استاندارد تنها یک رشته فلز ساده نیست؛ بلکه ترکیبی از لایه‌های فلزی با پلیمرهای پیشرفته است. در واقع، مهم‌ترین عاملی که قیمت سیم برق را در بازار امروز تعیین می‌کند، کیفیت مواد، نوع چیدمان و تعداد همین لایه‌های محافظ است. برندهای معتبر معمولا محصولات خود را با یک قیمت رقابتی عرضه می‌کنند؛ اما در پروژه‌های حساس، استفاده از شیلدها و لایه‌های تخصصی‌تر، اگرچه بهای تمام‌شده را کمی تغییر می‌دهد، اما ایمنی و طول عمر شبکه شما را به طور کامل تضمین خواهد کرد.

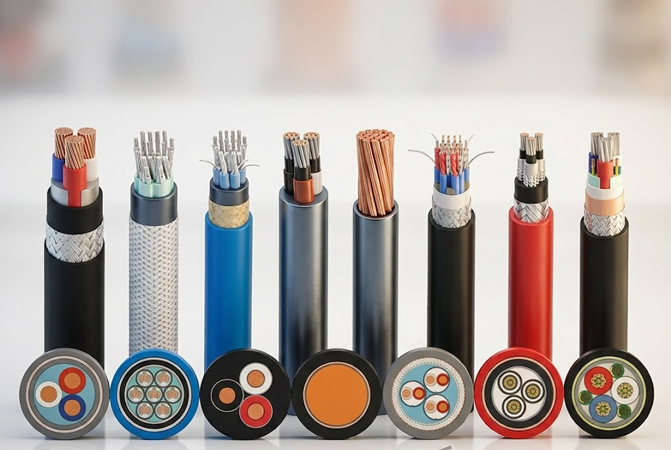

لایه‌های تشکیل‌دهنده سیم مسی

ساختار سیم معمولا دو بخش اصلی دارد: هادی و عایق. هادی‌های مسی با لایه‌های محافظ مهندسی‌شده‌ای پوشانده می‌شوند تا دوام کافی داشته باشند. این لایه‌های محافظ، که هر یک وظیفه‌ای دارند، از داخل به بیرون عبارت‌اند از:

1. عایق: این لایه به طور مستقیم روی هادی مسی قرار می‌گیرد و وظیفه آن، مهار جریان برق در داخل سیم و یا بروز اتصال کوتاه است. معمولا عایق‌ها از پلیمرهایی مانند PVC یا XLPE ساخته می‌شوند.
2. شیلد: شیلد (Shield) یک لایه فلزی است که روی عایق قرار می‌گیرد. وظیفه این لایه محافظت از جریان یا سیگنال در برابر تداخلات الکترومغناطیسی (EMI) و نویزهای محیطی است.
3. زره (آرمور): زره (Armor) یک لایه بسیار مقاوم، معمولا از جنس مفتول یا نوار فولادی و گاهی آلومینیومی است که کابل را در برابر خشن‌ترین آسیب‌های محیطی محافظت می‌کند.

دسته‌بندی سیم‌های مسی بر اساس ساختار

ساختار فیزیکی هادی در درون عایق، یکی از مهم‌ترین فاکتورهایی است که کاربرد نهایی و عملکرد کابل را تعیین می‌کند. مهندسان برق بر اساس میزان انعطاف‌پذیری مورد نیاز در پروژه‌ها و شرایط محیطی نصب، سیم‌های مسی را به سه دسته اصلی تقسیم می‌کنند:

کابل برق مفتولی

این نوع سیم که در اصطلاح بازار به آن سیم خشک نیز می‌گویند، از یک رشته مفتول توپر و ضخیم تشکیل شده است. کابل برق مفتولی  پس از شکل‌گیری، حالت خود را با بالاترین ثبات حفظ می‌کند. بیشترین کاربرد کابل برق مفتولی شامل موارد زیر می‌شود:

• تاسیسات ثابت
• سیم‌کشی‌های توکار ساختمانی
• داخل تابلوهای برق صنعتی

سیم افشان

این محصول از در هم تابیده شدن ده‌ها یا صدها رشته بسیار نازک مسی ساخته می‌شود. انعطاف‌پذیری این سیم باعث می‌شود تا کابل به راحتی خم شده و خطر شکستگی هادی در اثر حرکت به صفر برسد. سیم افشان در بخش‌های مختلفی از یک پروژه به کار می‌آید، از جمله:

• سیم‌کشی‌های روکار
• لوازم خانگی
• پریزهای سیار
• ماشین‌آلات متحرک
• سیم‌کشی در مسیرهای پرپیچ و خم (مانند لوله‌های خرطومی)

سیم نیمه افشان

این مدل را می‌توان نقطه تعادل و مرز میان سیم‌های مفتولی و افشان دانست. سیم نیمه افشان از چند رشته مفتول مسی که به صورت منظم به هم تابیده شده‌اند، تولید می‌گردد. کاربرد این سیم‌ها عبارت‌اند از:

• انتقال جریان در شبکه‌های توزیع
• کابل‌کشی‌های زمینی و خطوط اصلی به مقاطع بزرگتر

تعداد رشته‌های کابل برق مسی

یکی از مهم‌ترین مشخصه‌های فنی که مهندسان و برق‌کاران در زمان طراحی شبکه‌های الکتریکی به آن توجه ویژه‌ای دارند، تعداد رشته‌های هادی درون عایق است. تعداد رشته‌هایکابل برق مسی یک عدد تصادفی نیست، بلکه بر اساس استانداردهای بین‌المللی (مانند استاندارد IEC ۶۰۲۲۸) تعیین می‌گردد تا سطح مقطع مورد نیاز برای عبور جریان مشخصی به دست آید.

کابل‌های تک رشته (Single Core)

این کابل‌ها تنها دارای یک هادی (فاز یا نول) هستند که توسط لایه‌های عایق پوشانده شده است.

• کاربرد: قابل استفاده در تابلوهای برق پیشرفته، ژنراتورها، شبکه‌های انتقال فشار ضعیف تا فشار قوی و سیم‌کشی‌های داخلی صنایع

کابل‌های دو رشته (۲ کور)

شامل دو رشته سیم مجزا (یک فاز و یک نول) در زیر یک روکش مشترک (غلاف نهایی) هستند.

• کاربرد: قابل استفاده برای مصارف عمومی، روشنایی خانگی و تامین برق تجهیزات تک فاز که نیازی به سیم ارت (اتصال به زمین) ندارند.

کابل‌های سه رشته (۳ کور)

این کابل‌ها دارای سه هادی (فاز، نول و ارت) هستند.

• کاربرد: قابل استفاده در تجهیزات گران‌قیمت خانگی و اداری (مانند کولرهای گازی، سرورها و لوازم آشپزخانه)

کابل‌های چهار رشته (۴ کور)

متشکل از چهار رشته سیم (سه فاز و یک نول) در یک غلاف مشترک است.

• کاربرد: قابل استفاده برای الکتروموتورهای سه‌فاز، پمپ‌های کشاورزی و تامین برق ماشین‌آلات کارگاهی که به سیستم ارت مجزا متصل هستند.

کابل‌های پنج رشته (۵ کور)

شامل سه رشته فاز، یک رشته نول و یک رشته ارت است.

• کاربرد: قابل استفاده در پروژه‌های صنعتی استاندارد و مجتمع‌های تجاری بزرگ

انواع سیم مسی بر اساس کاربرد

در یک گروه‌بندی دیگر انواع سیم مسی را بر اساس کاربردشان در صنعت کنار یکدیگر قرار می‌گیرند.

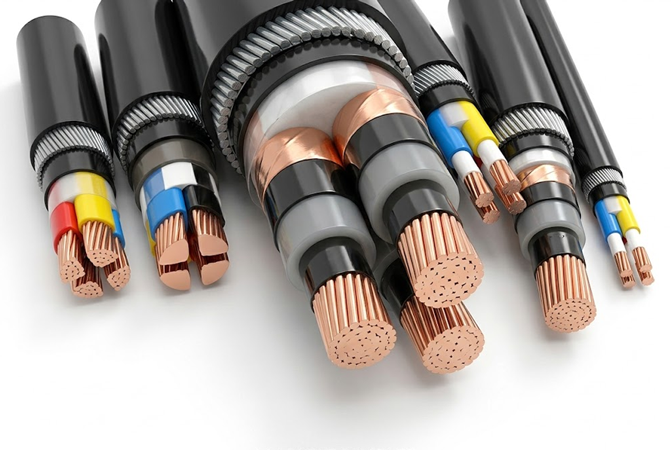

کابل‌های قدرت

این کابل‌ها برای انتقال حجم بالایی از انرژی الکتریکی طراحی شده‌اند و ساختار پیچیده‌تر و مقاوم‌تری دارند.

• کابل ۲۰ کیلو ولت: این کابل، استانداردترین و پرکاربردترین رده ولتاژی در شبکه‌های توزیع برق منطقه‌ای است. برق‌رسانی به شهرک‌های صنعتی، مجتمع‌های تجاری و شبکه‌های زیرزمینی بر دوش کابل‌های ۲۰ کیلو ولت است.
• کابل ۳۳ کیلو ولت: ظرفیت فوق‌العاده این کابل‌ها در انتقال بی‌نقص جریان متناوب (AC) با کمترین افت ولتاژ، بازدهی اقتصادی پروژه‌های عظیم را به شدت ارتقا می‌دهد.

کابل‌های مخابراتی و شبکه

• کابل شبکه Cat۵e: انتخاب اول و مقرون‌به‌صرفه برای شبکه‌های خانگی و دفاتر کار کوچک است.
• کابل شبکه Cat۶: این کابل می‌تواند سرعت فوق‌العاده ۱۰ گیگابیت بر ثانیه (و پهنای باند ۲۵۰ مگاهرتز را پشتیبانی کند.

کابل‌های فرمان و ابزار دقیق

این کابل‌ها برای انتقال سیگنال‌های کنترلی و محافظت شدید در برابر تداخلات الکترومغناطیسی ساخته شده‌اند. معمولا کابل فرمان در  تابلوهای فرمان، سیستم‌های اتوماسیون صنعتی (PLC)، تسمه نقاله‌ها، آسانسورها و دستگاه‌های CNC به کار می‌رود.

سیم و کابل مسی ضد حریق (نسوز)

سیم‌های مسی ضد حریق بی‌رقیب‌اند. این سیم‌ها با هادی مسی، نوارهای میکا و عایق‌های پیشرفته (سیلیکون یا LSZH) کپسوله شده‌اند تا دمای بالا را برای ساعت‌ها تحمل کرده و یکپارچگی مدار را حفظ کنند.

تاثیر ویژگی‌ها بر قیمت سیم مسی

هنگام تامین تجهیزات الکتریکی برای پروژه‌های ساختمانی یا صنعتی، مدیریت هزینه‌ها یکی از اولویت‌های اصلی پیمانکاران است. با این حال، باید توجه داشت که قیمت سیم برق مسی در بازار یک عدد ثابت و تصادفی نیست، بلکه از ویژگی‌های فنی و ساختار فیزیکی محصول نشئت می‌گیرد.

عوامل کلیدی که بیشترین تاثیر را بر قیمت‌گذاری انواع کابل برق مسی دارند عبارت‌اند از:

• خلوص فلز هادی: سیم‌های ساخته‌شده از مس بازیافتی با خلوص پایین یا آلیاژهای ارزان، در کوتاه‌مدت ارزان‌ترند، اما به‌دلیل اتلاف انرژی و داغ شدن، در درازمدت هزینه‌های پنهان زیادی تحمیل می‌کنند.
• ساختار هادی: نوع و فرایند تولید هادی بر هزینه‌های کارخانه اثر می‌گذارد. به همین دلیل، در سطح مقطع و وزن مس یکسان، کابل‌های مفتولی معمولا از کابل‌های افشان اقتصادی‌تر هستند.
• کیفیت عایق پلیمری: استفاده از مواد درجه یک مانند PVC نسوز، XLPE یا عایق‌های مقاوم در برابر رطوبت و مواد شیمیایی، هزینه نهایی محصول را تغییر می‌دهد.
• سطح مقطع و وزن نهایی: در بازار فلزات، هرچه سطح مقطع سیم بزرگتر باشد، مس بیشتری مصرف شده و قیمت بالاتر می‌رود.
