روش ساخت پروژکتور ال ای دی

به گزارش بازار، روش ساخت پروژکتور ال ای دی به صورت اصولی نیازمند انتخاب صحیح قطعات اولیه و دقت در مونتاژ آن‌ها است. در ابتدا باید یک منبع نور باکیفیت از نوع ال ای دی انتخاب شود که توان و شدت نور متناسب با نیاز مصرفی داشته باشد. سپس بدنه یا همان هیت‌سینک آلومینیومی طراحی و آماده می‌شود تا حرارت تولیدی به خوبی دفع گردد و عمر مفید چراغ افزایش یابد. بعد از آن درایور مناسب با ولتاژ و جریان مشخص انتخاب می‌شود تا انرژی الکتریکی به صورت پایدار و ایمن به ال ای دی برسد. برای محافظت از بخش‌های داخلی، از شیشه مقاوم در برابر ضربه و رطوبت استفاده می‌شود و در نهایت تمام اجزا در قاب اصلی قرار می‌گیرند تا محصولی مقاوم و کارآمد شکل بگیرد. شرکت نورفن آداک تولید کننده پروژکتور ال ای دی با بهترین قیمت میباشد برای خرید و اطلاع از قیمت پروژکتور  میتوانید با شماره ۰۹۹۱۱۶۶۳۰۸۰ ( کارشناس فروش شرکت نورفن آداک ) تماس حاصل فرمایید.

ساخت پروژکتور ال ای دی

پیش از آغاز هر پروژه DIY، برنامه‌ریزی دقیق حرف اول را می‌زند. ساخت یک پروژکتور LED نیز از این قاعده مستثنی نیست. تعریف هدف و کاربرد نهایی پروژکتور شما، انتخاب صحیح قطعات و ابزار را آسان‌تر می‌کند. آیا به دنبال نورپردازی یک باغچه کوچک هستید یا می‌خواهید یک کارگاه بزرگ را روشن کنید؟ آیا نیاز به نور مهتابی، آفتابی ساده دارید یا نورپردازی رنگی و جذاب مد نظر شماست؟ پاسخ به این سوالات مسیر شما را روشن خواهد کرد. در این مرحله، مشورت با متخصصان یا استفاده از راهنمایی‌ های شرکت نورفن آداک می‌تواند به شما در انتخاب‌های هوشمندانه کمک شایانی کند.

۱.۱. تعریف هدف و کاربرد پروژکتور شما

روش ساخت پروژکتور ال ای دی به گونه های مختلفی است و شناخت این کاربرد، مبنای انتخاب‌های بعدی است. انواع نور مورد نیاز از نظر رنگ، توان مصرفی و محیط نصب، همگی در این مرحله مشخص می‌شوند.

1.   نوع نور: آیا به دنبال نور تک‌رنگ (مانند سفید گرم برای فضاهای آرامش‌بخش یا سفید سرد برای روشنایی عمومی و کارگاهی) هستید؟ یا نورهای رنگی (RGB) برای نورپردازی تزئینی و مهمانی‌ها مد نظر شماست؟ حتی برای کاربردهای خاص مانند رشد گیاه، LEDهایی با طیف نوری مشخص (فول اسپکتروم) مورد نیاز است که شرکت نورفن آداک می‌تواند در تهیه و یا ارایه آن‌ها راهنمای مناسبی باشد.
2.   توان مصرفی: توان پروژکتور مستقیماً با میزان روشنایی آن ارتباط دارد. برای نورپردازی کوچک، ۲۰ وات کافی است، اما برای روشنایی حیاط یا فضاهای بزرگ، ۵۰ تا ۱۰۰ وات و حتی برای کاربردهای صنعتی، ۱۵۰ تا ۵۰۰ وات توان لازم است.
3. محیط نصب: اگر پروژکتور برای فضای داخلی است، ملاحظات کمتری از نظر ضد آب بودن وجود دارد. اما برای کاربردهای بیرونی، مقاومت در برابر رطوبت، گرد و غبار و تغییرات دما ضروری است. در این زمینه، انتخاب قاب‌های مناسب و مواد آب‌بندی با کیفیت آی پی ۶۵  از توصیه‌های شرکت نورفن آداک است.
4. منبع تغذیه: پروژکتور شما با باتری ۱۲ ولت کار خواهد کرد، آداپتور خانگی ۲۲۰ ولت، یا حتی پنل خورشیدی؟ ویا ممکن است استفاده از چیپ ال ای دی با ساختار تکنولوژی برق ۲۲۰ ولت مستقیم (DOB) باشد. این انتخاب، نوع درایور و قطعات الکترونیکی دیگر را تعیین می‌کند.

۱.۲. آشنایی با اجزای حیاتی پروژکتور LED دست‌ساز

در روش ساخت پروژکتور ال ای دی ، شناخت اجزای اصلی آن ضروری است. هر کدام از این قطعات نقشی حیاتی در عملکرد نهایی دستگاه ایفا می‌کنند:

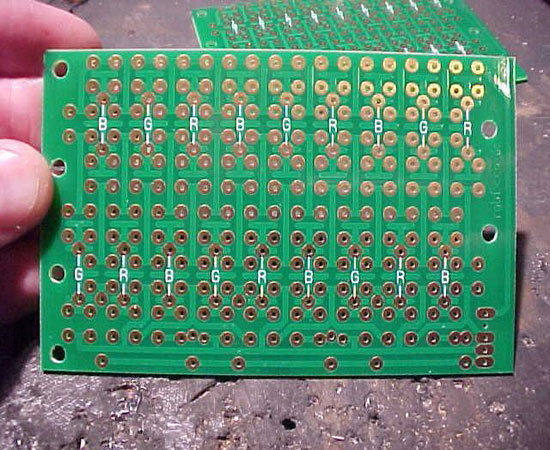

•   چیپ LED (COB یا SMD): این قلب تپنده پروژکتور شماست. چیپ‌های COB (Chip On Board) معمولاً توان بالاتری دارند، و برای حفاظت از چیپهای ال ای دی از یک رزین مخصوص استفاده شده و نور متمرکزتری تولید می‌کنند، در حالی که SMD (Surface Mounted Device) برای پخش نور یکنواخت‌تر مناسب هستند. ولتاژ و جریان کاری این چیپ‌ها بسیار مهم است.
•   درایور LED (Driver): این قطعه یک مبدل الکتریکی است که ولتاژ برق ۲۲۰ ولتی شهر را به ۱۲ ولت تبدیل مینماید. وظیفه تامین جریان ثابت و ولتاژ مناسب برای LED را بر عهده دارد. درایور جریان ثابت، پایداری و طول عمر LED را تضمین می‌کند و از سوختن آن جلوگیری می‌نماید.
• هیت سینک (Heatsink): حرارت دشمن اصلی LED و هر قطعه الکترونیکی است است. هیت سینک با جذب و دفع حرارت تولید شده توسط LED، نقش کلیدی در جلوگیری از آسیب‌دیدگی و افزایش طول عمر آن و باعث افزایش لومن بر وات چراغ گردیده که بهره وری بالاتری ایفا می‌کند. انتخاب هیت سینک مناسب بر اساس توان LED حیاتی است.
• بدنه/قاب پروژکتور: قاب، نه تنها از قطعات داخلی محافظت می‌کند، بلکه به زیبایی ظاهری کمک کرده و در دفع حرارت نیز موثر است. قاب‌های آلومینیومی بهترین گزینه هستند.
• منبع تغذیه (Power Supply): بسته به درایور و منبع برق موجود، این می‌تواند یک مبدل جریان ثابت باشد (درایور) یا یک مبدل ولتاژ ثابت باشد (آداپتور)، یا پاور سوئیچینگ یا مبدل DC-DC باشد.
• عدسی/لنز (Lens) و رفلکتور: این قطعات اختیاری هستند و برای متمرکز کردن یا پخش کردن نور استفاده می‌شوند. رفلکتورها نور را بازتاب داده و آن را در جهت دلخواه هدایت می‌کنند. مثلا برای نور خیابان ها از لنز ۱۳۰ درجه استفاده میگردد.
• سیم‌کشی و اتصالات: استفاده از کابل‌ها و کانکتورهای با کیفیت و با قطر مناسب برای جلوگیری از افت ولتاژ و حرارت اضافی ضروری است.

ابزار و قطعات مورد نیاز ساخت پروژکتور ال ای دی

پس از برنامه‌ریزی در روش ساخت پروژکتور ال ای دی ، نوبت به تهیه ابزار و قطعات می‌رسد. انتخاب درست و با کیفیت این موارد، علاوه بر سهولت در فرآیند ساخت، تضمین‌کننده عملکرد صحیح و طول عمر پروژکتور شما خواهد بود. همیشه توصیه می‌شود که از فروشگاه‌های معتبر و تأمین‌کنندگان شناخته‌شده خرید کنید تا از اصالت و کیفیت محصولات اطمینان حاصل نمایید. شرکت نورفن آداک با ارائه قطعات با کیفیت، می‌تواند یکی از منابع قابل اعتماد شما در این زمینه باشد.
برای انجام این پروژه، به مجموعه‌ای از ابزارهای پایه‌ای الکترونیک و مکانیک نیاز دارید. داشتن این ابزارها کار را برای شما بسیار آسان‌تر خواهد کرد:

•    هویه و سیم لحیم: برای اتصال مطمئن قطعات الکترونیکی. کیفیت سیم لحیم و هویه اهمیت زیادی دارد.
•    روغن لحیم: که برای روان تر کردن سیم قلع هنگام لحیم کاری استفاده میشود.
•    مولتی‌متر دیجیتال: ابزاری حیاتی برای تست ولتاژ، جریان، مقاومت و اطمینان از صحت اتصالات.
•    سیم‌چین، انبردست، کاتر، پیچ‌گوشتی: مجموعه کاملی از این ابزارها برای برش سیم، محکم کردن پیچ‌ها و کارهای عمومی مونتاژ.
•    دریل و مته فلز: برای ایجاد سوراخ‌های لازم در قاب پروژکتور (مثلاً برای نصب فن یا ورودی کابل).
•    چسب حرارتی (خمیر سیلیکون): برای انتقال حرارت بهینه از چیپ LED به هیت سینک.
•    عینک ایمنی و دستکش کار: این موارد اولویت اول شما برای محافظت از چشم و دست‌ها در برابر حرارت، مواد شیمیایی و قطعات تیز هستند.
•    وارنیش حرارتی (Heat Shrink Tubing): برای عایق‌کاری مطمئن و ایمن اتصالات لحیم شده.
•    پنس: برای نگه داشتن قطعات کوچک و دقیق در حین لحیم‌کاری یا مونتاژ.

قطعات اصلی پروژکتور (مثالی برای یک پروژکتور ۵۰ وات)

برای ساخت یک پروژکتور LED با توان ۵۰ وات، قطعات زیر به‌عنوان مثال مطرح می‌شوند. شما می‌توانید بسته به توان مورد نظر خود، مشخصات این قطعات را تغییر دهید. شرکت نورفن آداک می‌تواند به شما در انتخاب قطعات و فروش انها با بهترین کیفیت کمک کند.
•    چیپ LED COB ۵۰ وات: با ولتاژ کاری ۳۰-۳۶ ولت و جریان ۱۵۰۰ میلی‌آمپر. توجه به مشخصات فنی دقیق چیپ LED برای هماهنگی با درایور بسیار مهم است.
•    درایور LED ۵۰ وات: ورودی ۲۲۰ ولت AC و خروجی ۳۰-۳۶ ولت DC با ۱۵۰۰ میلی‌آمپر جریان ثابت. این درایور باید جریان مورد نیاز چیپ LED را تامین کند.
•    هیت سینک آلومینیومی مناسب: ابعاد هیت سینک باید متناسب با توان ۵۰ وات LED باشد تا قابلیت دفع حرارت کافی را داشته باشد.
•    قاب پروژکتور ۵۰ وات: ترجیحاً از نوع ضد آب با واشرهای آب‌بندی مناسب برای کاربردهای بیرونی.
•    خمیر سیلیکون (Thermal Paste): برای اطمینان از حداکثر انتقال حرارت بین چیپ LED و هیت سینک.که در دو نوع ضریب ۱  سفید رنگ و ضریب۲ خاکستری رنگ هستند
•    سیم برق: با قطر مناسب برای تحمل جریان ۵۰ وات.
•    پیچ و مهره کوچک: برای نصب چیپ LED به هیت سینک و هیت سینک به قاب.
•    واشر لاستیکی یا درزگیر سیلیکونی: برای ضد آب کردن نهایی.
•    عدسی/رفلکتور (اختیاری): برای تنظیم زاویه تابش و پخش نور.

راهنمای گام به گام ساخت پروژکتور LED

اکنون که با برنامه‌ریزی و قطعات آشنا شدید، زمان آن رسیده که دست‌به‌کار شوید. این بخش، راهنمای گام به گام ساخت پروژکتور LED شما خواهد بود. هر مرحله با جزئیات کامل شرح داده می‌شود تا حتی مبتدیان نیز بتوانند این پروژه را با موفقیت به اتمام برسانند. در طول این مراحل، کیفیت مونتاژ و توجه به جزئیات، نقش مهمی در عملکرد و طول عمر پروژکتور شما ایفا می‌کند. شرکت نورفن آداک توصیه می‌کند تا تمامی نکات ایمنی را به دقت رعایت کنید.

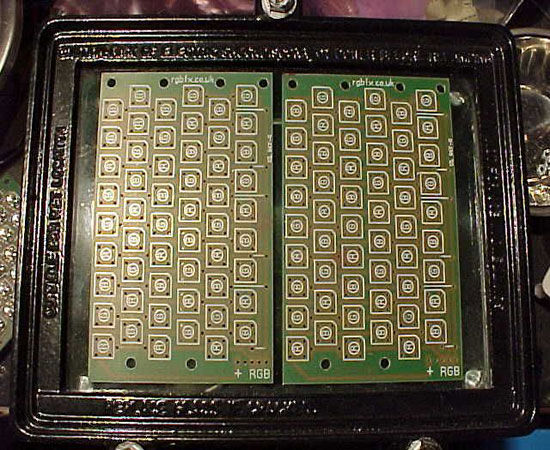

مرحله ۱: آماده‌سازی بدنه و هیت سینک

در ابتدا قاب پروژکتور را با دقت باز کرده و تمام سطوح داخلی آن را تمیز کنید و چنانچه سطح ان ناصاف بود با استفاده از صفحه ساب آن را صیقلی نمایید. هرگونه گرد و غبار یا آلودگی می‌تواند مانع از انتقال حرارت مطلوب شود. سپس، سوراخ‌های مورد نیاز برای نصب چیپ LED، درایور، کابل‌ها و در صورت لزوم فن خنک‌کننده را با استفاده از دریل و مته مناسب ایجاد کنید. هیت سینک را در محل مناسب داخل قاب قرار داده و با پیچ و مهره‌های کوچک و محکم، آن را ثابت کنید. اطمینان از اتصال محکم هیت سینک به بدنه قاب، به دفع حرارت کمک شایانی می‌کند. در این مرحله، کیفیت متریال قاب و هیت سینک، که از عوامل مهمی هستند که شرکت نورفن آداک بر آن تأکید دارد، تاثیر زیادی در دوام پروژکتور خواهد داشت.

مرحله ۲: نصب چیپ LED بر روی هیت سینک

این مرحله حیاتی‌ترین بخش در مدیریت حرارت است. ابتدا سطح زیرین چیپ LED و سطح رویی هیت سینک را به دقت با الکل یا حلال مناسب تمیز کنید تا هیچ‌گونه چربی یا آلودگی باقی نماند. سپس، یک لایه نازک و یکنواخت از خمیر سیلیکون (حرارتی) را روی سطح زیرین چیپ LED اعمال کنید. دقت کنید که لایه خیلی ضخیم نباشد، زیرا این کار می‌تواند عملکرد انتقال حرارت را کاهش دهد. چیپ LED را با دقت روی هیت سینک قرار داده و با پیچ‌های کوچک مخصوص، آن را محکم کنید. از اعمال فشار بیش از حد خودداری کنید تا به چیپ LED آسیبی نرسد. پیچ‌ها باید به گونه‌ای سفت شوند که چیپ LED کاملاً و بدون هیچ‌گونه لغزشی به هیت سینک متصل باشد.
ضمنا در صورت عدم استفاده از پیچ و عدم امکان سوراخکاری میتوانید از چسب های سیلیکون مخصوص صنایع الکترونیک مانند کافوتر، شی نیت سو و ... استفاده نمایید.

مرحله ۳: سیم‌کشی و اتصال درایور LED

حال نوبت به اتصالات الکتریکی می‌رسد. سیم‌های خروجی درایور LED (که معمولاً با رنگ‌های قرمز برای مثبت و مشکی برای منفی مشخص شده‌اند) را به پایه‌های مثبت و منفی چیپ LED متصل کنید. رعایت قطبیت در این مرحله بسیار مهم است؛ اتصال اشتباه می‌تواند به LED آسیب برساند. اتصالات را با دقت و تمیزی لحیم‌کاری کنید. پس از لحیم‌کاری، برای اطمینان از عایق‌کاری و جلوگیری از اتصال کوتاه، اتصالات لحیم شده را با وارنیش حرارتی (که با حرارت کوچک می‌شود) یا چسب برق با کیفیت عایق‌بندی نمایید. درایور LED را نیز در جای مناسب داخل قاب نصب و محکم کنید تا در اثر لرزش یا ضربه جابجا نشود.
یاداور میشود اگر چه در بستن سیم ارت چراغ به سیم ارت اصلی بعضا کوتاهی میشود اما بستن سیم ارت مخصوصا برای چراغ های خیابانی و یا چراغ های برق مستقیم DOB حتمی و لازم الاجراست.
مدیریت حرارت و سیم‌کشی صحیح، دو رکن اصلی در افزایش طول عمر و راندمان پروژکتور LED دست‌ساز شما هستند. عدم توجه به این نکات می‌تواند به خرابی زودرس دستگاه منجر شود و زحمات شما را هدر دهد.

مرحله ۴: اتصال منبع تغذیه ورودی

سیم‌های برق ورودی (مثلاً ۲۲۰ ولت AC) را به ترمینال‌های ورودی درایور LED متصل کنید. در محل ورود کابل به قاب پروژکتور، از یک گلند (Cable Gland) یا عایق مناسب استفاده کنید. این کار هم از نفوذ آب و گرد و غبار جلوگیری می‌کند و هم مانع از پارگی یا کشیدگی کابل می‌شود. اتصالات سیم‌ها را با لحیم‌کاری یا ترمینال‌های مطمئن انجام دهید و سپس آن‌ها را عایق‌بندی کنید. شرکت نورفن آداک تاکید دارد که این مرحله باید با دقت بالا انجام شود تا از هرگونه خطر برق‌گرفتگی یا اتصال کوتاه پیشگیری گردد.

مرحله ۵: تست اولیه و ایمنی

قبل از روشن کردن پروژکتور، یک بازبینی کلی از تمامی اتصالات انجام دهید. مطمئن شوید که هیچ سیمی شل نیست، هیچ اتصال کوتاهی وجود ندارد و قطبیت‌ها به درستی رعایت شده‌اند. اولین روشن کردن پروژکتور باید با احتیاط فراوان و در صورت امکان از طریق یک فیوز محافظ یا محافظ برق انجام شود. پس از روشن شدن LED، نور خروجی را بررسی کنید. با استفاده از مولتی‌متر (در صورت امکان)، ولتاژ و جریان خروجی درایور را اندازه بگیرید تا از عملکرد صحیح آن مطمئن شوید. پس از چند دقیقه کار، دمای هیت سینک را بررسی کنید؛ باید گرم شود، نه داغ. داغ شدن بیش از حد نشانه مشکل در دفع حرارت است که باید برطرف شود. در این مقاله از شرکت نورفن آداک در مورد روش ساخت پروژکتور ال ای دی صحبت کردیم امیدواریم از این مقاله لذت برده باشید.
