کالیبراسیون دستگاه جوش چیست و چرا برای صنایع حساس حیاتی است؟

دقت مطلق یا فاجعه پنهان؟ نقش حیاتی کالیبراسیون دستگاه جوش در صنایع استراتژیک

در دنیای مهندسی پیشرفته، جایی که سازه‌هایی به ارزش میلیون‌ها دلار در محیط‌هایی پرمخاطره مانند اعماق اقیانوس‌ها، فضا یا در قلب نیروگاه‌های هسته‌ای کار می‌کنند، «جوش» تنها یک اتصال ساده نیست؛ بلکه شاهرگ حیاتی آن سازه است. در این صنایع استراتژیک، شکست یک جوش به معنای یک نقص ساده نیست، بلکه می‌تواند منجر به فاجعه‌ای انسانی، زیست‌محیطی و اقتصادی شود. به همین دلیل، مهندسان بر یک اصل تکیه می‌کنند: «قطعیت». آن‌ها باید مطمئن باشند که دستوری که روی کاغذ به عنوان «دستورالعمل جوشکاری» (WPS) می‌نویسند، دقیقاً همان چیزی است که در نوک تورچ اتفاق می‌افتد. اما چگونه می‌توان از این دقت مطمئن بود؟

دستگاه‌های جوش، حتی پیشرفته‌ترین آن‌ها، ابزارهای کاری هستند. آن‌ها در معرض گرد و غبار، نوسانات برق، گرما و فرسودگی مداوم قطعات الکترونیکی قرار دارند. این عوامل به مرور زمان باعث پدیده‌ای به نام «دریفت» (Drift) یا انحراف پارامترها می‌شوند. به عبارت ساده، وقتی جوشکار عدد ۱۸۰ آمپر را روی نمایشگر تنظیم می‌کند، ممکن است دستگاه در واقعیت ۱۷۰ آمپر یا حتی ۱۹۵ آمپر خروجی دهد. اینجاست که فرآیند تخصصی کالیبراسیون دستگاه جوش وارد عمل می‌شود. این فرآیند، یک بازرسی ساده نیست، بلکه یک اعتبارسنجی علمی برای بازگرداندن دقت دستگاه به استانداردهای کارخانه و تضمین این است که اعداد، دوباره «واقعیت» را بیان می‌کنند.

کالیبراسیون دستگاه جوش: بازگرداندن «قطعیت» به فرآیند تولید

برای درک اهمیت این موضوع، ابتدا باید تفاوت‌های کلیدی بین مفاهیمی که اغلب با هم اشتباه گرفته می‌شوند را درک کنیم:

• نگهداری (Maintenance): این شامل تمیز کردن دستگاه، بررسی اتصالات، تعویض قطعات مصرفی مانند فیدر و لاینر است. هدف آن، حفظ «کارکرد» دستگاه است.

• اعتبارسنجی (Validation): این یک فرآیند «اندازه‌گیری» است. یک تکنسین متخصص، ابزارهای اندازه‌گیری دقیق و ردیابی‌پذیر (که خودشان کالیبره شده‌اند) را به خروجی دستگاه متصل می‌کند. سپس در نقاط مختلف کاری (مثلاً ۲۰٪، ۶۰٪ و ۱۰۰٪ توان)، خروجی واقعی دستگاه (آمپر، ولت، سرعت سیم) را با آنچه نمایشگر نشان می‌دهد، مقایسه می‌کند. نتیجه، یک «گواهی اعتبارسنجی» است که نشان می‌دهد آیا دستگاه «در محدوده مجاز» تعریف شده توسط استانداردها (مانند IEC ۶۰۹۷۴) کار می‌کند یا خیر.

• کالیبراسیون (Calibration): این فرآیند «تنظیم» است. اگر در طول اعتبارسنجی مشخص شود که خروجی دستگاه خارج از محدوده مجاز است (مثلاً ۱۰ آمپر خطا دارد)، تکنسین مجاز اقدام به تنظیم مجدد بردهای الکترونیکی، پتانسیومترها یا پارامترهای نرم‌افزاری دستگاه می‌کند تا خروجی واقعی را دوباره بر مقدار نمایشگر منطبق سازد.

چرا «دریفت» اتفاق می‌افتد؟

قطعات الکترونیکی مانند خازن‌ها، مقاومت‌ها و سنسورها (شنت‌های اندازه‌گیری جریان) به مرور زمان و تحت تاثیر گرما، عمر می‌کنند. این فرسودگی طبیعی، دقت آن‌ها را کاهش می‌دهد. گرد و غبار صنعتی می‌تواند روی بردها بنشیند و مقاومت‌های کاذب ایجاد کند. نوسانات برق یا شوک‌های فیزیکی نیز می‌توانند تنظیمات دقیق کارخانه را بر هم بزنند.

بنابراین، کالیبراسیون یک فرآیند دوره‌ای و ضروری است، نه یک اقدام واکنشی پس از خرابی. این فرآیند، «قطعیت» را به فرآیند تولید بازمی‌گرداند و تضمین می‌کند که پایه و اساس کیفیت جوش، یعنی «دقت پارامترها»، مستحکم است.

صنایعی که با «خطا» تعطیل می‌شوند: از سکوی نفتی تا موتور جت

در برخی صنایع، حاشیه خطا وجود ندارد. در این حوزه‌ها، اعتبارسنجی پارامترها یک «توصیه» نیست، بلکه یک «الزام» مطلق برای بقا و ایمنی است.

هوافضا و دفاعی: نبردی با آلیاژهای حساس و ورودی حرارت (Heat Input)

در ساخت یک موتور جت یا بدنه یک فضاپیما، از آلیاژهای فوق‌العاده گران‌قیمت و حساس مانند تیتانیوم، اینکونل یا آلیاژهای خاص آلومینیوم استفاده می‌شود. خواص مکانیکی این مواد به شدت به «ورودی حرارت» (Heat Input) در طول جوشکاری وابسته است.

• خطر (ورودی حرارت کم): اگر دستگاه ۱۰ آمپر کمتر از حد تنظیم شده خروجی دهد، ممکن است جوش به نفوذ کافی نرسد (Lack of Fusion). این یک عیب پنهان و مرگبار ایجاد می‌کند که با چشم قابل مشاهده نیست، اما تحت لرزش و فشارهای شدید در ارتفاع بالا، منجر به ترکیدگی و شکست فاجعه‌بار سازه می‌شود.

• خطر (ورودی حرارت زیاد): اگر دستگاه جریان بیشتری اعمال کند، «منطقه متاثر از حرارت» (HAZ) بیش از حد بزرگ شده، ساختار کریستالی فلز شکننده می‌شود و مقاومت آن در برابر خستگی (Fatigue) به شدت کاهش می‌یابد.

نفت، گاز و پتروشیمی: تضمین ایمنی در محیط‌های پرخطر و خورنده

جوشکاری خطوط لوله انتقال گاز ترش (حاوی H۲S)، مخازن تحت فشار (Pressure Vessels) در پالایشگاه‌ها یا سازه‌های سکوهای فراساحلی، مستقیماً با ایمنی عمومی و محیط زیست گره خورده است.

• خطر: استانداردهایی مانند API ۱۱۰۴ یا ASME Section IX، الزامات بسیار سختی برای جوشکاری دارند. یک جوش نامناسب در خط لوله به دلیل پارامترهای نادرست، می‌تواند منجر به نشت، انفجار و آلودگی زیست‌محیطی گسترده شود. در محیط‌های خورنده، یک جوش با HAZ نامناسب، اولین نقطه‌ای است که دچار خوردگی تنشی (Stress Corrosion Cracking) و نشت می‌شود.

نیروگاه‌های هسته‌ای و خودروسازی: وقتی استحکام سازه، غیرقابل مذاکره است

• نیروگاه‌های هسته‌ای: در ساخت مخزن راکتور (RPV) یا سیستم‌های خنک‌کننده، کوچکترین نقص جوشکاری می‌تواند منجر به نشت مواد رادیواکتیو شود. در این صنعت، «قابلیت ردیابی» (Traceability) حرف اول را می‌زند. هر جوش باید مستند شود و این مستندات باید شامل گواهی کالیبراسیون دستگاهی باشد که آن جوش را ایجاد کرده است.

• خودروسازی مدرن: در گذشته، جوشکاری خودرو ساده بود. اما امروز با وجود فولادهای با استحکام فوق‌العاده بالا (UHSS) و سازه‌های آلومینیومی برای خودروهای برقی، «قفسه ایمنی» (Safety Cage) خودرو طوری طراحی شده که در تصادف به شکلی کاملاً مشخص انرژی را جذب کند. اگر ربات‌های جوشکار کالیبره نباشند و پارامترهای جوش نقطه‌ای یا لیزری حتی اندکی انحراف داشته باشند، الگوی شکست خودرو در تصادف کاملاً غیرقابل پیش‌بینی خواهد بود و تست‌های ایمنی را مردود خواهد کرد.

چگونه کالیبراسیون، کیفیت متالورژیکی جوش را تضمین می‌کند؟

مهم‌ترین سند در یک کارگاه جوشکاری معتبر، WPS (Welding Procedure Specification) یا «دستورالعمل جوشکاری» است. این سند که اغلب نتیجه آزمایش‌های متعدد و پرهزینه است، «دستور پخت» دقیق برای یک اتصال خاص است: نوع فلز، نوع سیم جوش، نوع گاز، و از همه مهم‌تر، دامنه دقیق آمپر، ولت و سرعت تغذیه سیم.

مشکل زمانی آغاز می‌شود که WPS با واقعیت همخوانی ندارد:

فرض کنید یک WPS برای یک اتصال حساس، جوشکاری با جریان ۱۸۰ آمپر را مشخص کرده است. جوشکار ماهر، دستگاه را روی ۱۸۰ آمپر تنظیم می‌کند. اما دستگاه او کالیبره نیست و در واقعیت ۱۶۵ آمپر خروجی می‌دهد. جوشکار، بدون آنکه بداند، در حال نقض WPS است.

این انحراف ۱۵ آمپری، تأثیرات متالورژیکی مستقیمی دارد:

• نفوذ ناکافی (Lack of Penetration): جریان (آمپر) مستقیماً با عمق نفوذ جوش در ارتباط است. جریان کمتر به معنای نفوذ کمتر و ریشه جوش ضعیف‌تر است. این یک عیب ریشه‌ای است که اغلب با بازرسی چشمی قابل تشخیص نیست اما استحکام کل اتصال را زیر سوال می‌برد.

• کنترل ضعیف HAZ (منطقه متاثر از حرارت): ورودی حرارت کلی (Heat Input)، که تابعی از آمپر و ولت است، اندازه HAZ را تعیین می‌کند. اگر دستگاه کالیبره نباشد و جریان یا ولتاژ بیشتری از حد انتظار اعمال کند، فلز پایه کنار جوش بیش از حد داغ شده، ساختار کریستالی آن درشت (Grain Growth) و شکننده می‌شود. این امر مقاومت فلز در برابر ضربه و خستگی را به شدت کاهش می‌دهد.

• تکرارپذیری (Repeatability) در جوشکاری رباتیک: در خطوط تولید انبوه، یک ربات جوشکار باید هزاران قطعه را با کیفیتی یکسان جوش دهد. اگر دستگاه جوش ربات در طول شیفت کاری به دلیل گرم شدن دچار «دریفت» شود، جوش‌های اول صبح با جوش‌های بعد از ظهر متفاوت خواهند بود. کالیبراسیون منظم تضمین می‌کند که دستور ربات (مثلاً ۱۹.۵ ولت) دقیقاً و به طور مداوم در نوک تورچ اجرا می‌شود.

یک «الزام» نه یک «انتخاب»: چرا ممیزی ISO ۳۸۳۴ با کالیبراسیون آغاز می‌شود؟

بسیاری از شرکت‌ها اهمیت کالیبراسیون را زمانی درک می‌کنند که برای دریافت یا تمدید گواهینامه‌های بین‌المللی خود اقدام می‌کنند. در دنیای مدیریت کیفیت، اگر نتوانید چیزی را «اندازه‌گیری» کنید، نمی‌توانید آن را «مدیریت» کنید.

• ISO ۹۰۰۱:۲۰۱۵: این استاندارد مادر در مدیریت کیفیت، در بند ۷.۱.۵ (منابع پایش و اندازه‌گیری) به صراحت الزام می‌کند که سازمان باید اطمینان حاصل کند تجهیزات اندازه‌گیری‌اش... «برای اطمینان از اعتبار نتایج، در فواصل زمانی مشخص یا قبل از استفاده، کالیبره یا تصدیق شوند». یک دستگاه جوش با نمایشگر دیجیتال آمپر و ولت، دقیقاً یک «تجهیز اندازه‌گیری» محسوب می‌شود.

• ISO ۳۸۳۴ (الزامات کیفیت برای جوشکاری): این استاندارد که به طور خاص برای صنایع جوشکاری محور تدوین شده، بسیار سخت‌گیرانه‌تر است. این استاندارد یک سیستم کامل برای کنترل فرآیند جوشکاری می‌خواهد. یکی از ارکان اصلی آن، کنترل تجهیزات است. ممیزان ISO ۳۸۳۴ به طور قطع خواهند پرسید: «چگونه ثابت می‌کنید که دستگاه شما همان چیزی را که WPS می‌گوید، تحویل می‌دهد؟» تنها پاسخ قابل قبول، ارائه «گواهی کالیبراسیون» معتبر و قابل ردیابی است.

پیامدهای عدم انطباق:

در طول یک ممیزی، عدم ارائه گواهی‌های کالیبراسیون برای تجهیزات جوشکاری، یک «عدم انطباق عمده» (Major Non-conformity) محسوب می‌شود. این به تنهایی می‌تواند منجر به عدم صدور یا تعلیق گواهینامه ISO ۳۸۳۴ شود. از دست دادن این گواهینامه به معنای از دست دادن توانایی شرکت در مناقصات بزرگ نفتی، گازی، ساختمانی و دفاعی است. در صورت بروز حادثه، عدم کالیبراسیون تجهیزات به عنوان «سهل‌انگاری» در نظر گرفته شده و مسئولیت‌های قانونی و مالی سنگینی را متوجه شرکت می‌سازد.

چرا کالیبراسیون یک سرویس تخصصی است؟

اینجاست که باید بر یک باور غلط رایج خط بطلان کشید: کالیبراسیون، کاری نیست که بتوان آن را با یک مولتی‌متر ساده یا توسط هر برقکاری انجام داد. این یک فرآیند فنی پیچیده است که نیازمند سه عنصر اساسی است:

• ۱. ابزارهای دقیق:

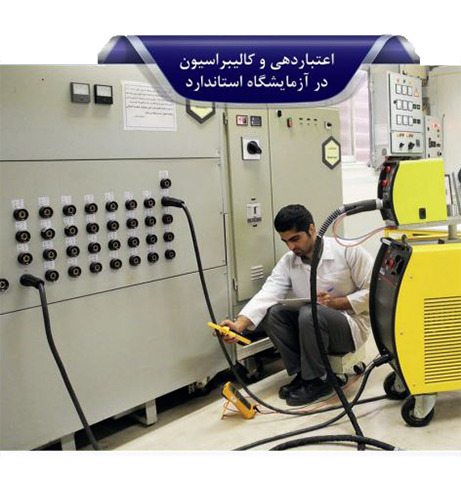

  • بانک بار (Load Bank): نمی‌توان دستگاه جوش را در هوا کالیبره کرد. به یک «بار» مقاومتی دقیق نیاز است تا قوس الکتریکی را شبیه‌سازی کند و به دستگاه اجازه دهد زیر بار واقعی کار کند.

  • مولتی‌مترهای True RMS: دستگاه‌های جوش مدرن (اینورتری) خروجی‌های ساده DC یا AC سینوسی ندارند. آن‌ها از امواج پیچیده، پالس‌ها و فرکانس‌های بالا استفاده می‌کنند. یک مولتی‌متر ارزان‌قیمت نمی‌تواند این امواج را به درستی بخواند و نتایج کاملاً اشتباهی ارائه می‌دهد. به ابزارهای دقیق True RMS نیاز است.

  • تاکومتر (Tachometer): برای اندازه‌گیری دقیق سرعت فیدر سیم در دستگاه‌های MIG/MAG.

• ۲. قابلیت ردیابی (Traceability):

  مهم‌ترین بخش ماجرا این است: ابزاری که با آن کالیبراسیون را انجام می‌دهیم (بانک بار و مولتی‌متر)، باید خودش کالیبره باشد. گواهی کالیبراسیون این ابزارهای مرجع باید قابل ردیابی به استانداردهای ملی یا بین‌المللی (مانند آزمایشگاه‌های مرجع اندازه‌گیری) باشد. بدون این قابلیت ردیابی، کل فرآیند بی‌اعتبار است.

• ۳. دانش فنی تخصصی:

  تکنسین باید بداند که «حدود مجاز خطا» طبق استانداردها چقدر است. او باید دانش الکترونیکی لازم برای ورود به منوهای خدماتی دستگاه یا تنظیم پتانسیومترهای دقیق روی بردهای کنترلی را داشته باشد. این دانش، مختص هر برند و هر مدل دستگاه است.

این سطح از تخصص و تجهیزات گران‌قیمت، معمولاً فقط در اختیار سازنده یا نمایندگان رسمی و آموزش‌دیده آن‌ها قرار دارد. به عنوان مثال، گام پلاس (Gaam Plus)، به عنوان بازوی رسمی خدمات پس از فروش شرکت گام الکتریک و جوشا (Joosha)، این خدمات را ارائه می‌دهد. فرآیند کالیبراسیون دستگاه جوش گام الکتریک توسط تکنسین‌های این مرکز، تضمین می‌کند که تنظیمات دقیقاً بر اساس پروتکل‌های اصلی کارخانه و با استفاده از تجهیزات مرجع انجام می‌شود تا دستگاه به عملکرد بهینه و دقیق روز اول خود بازگردد.

فراتر از انطباق: بازگشت سرمایه (ROI) پنهان در کالیبراسیون منظم

اگرچه انطباق با ISO و ایمنی دلایل اصلی هستند، اما کالیبراسیون منظم، مزایای تجاری مستقیمی دارد که بازگشت سرمایه (ROI) این سرویس را به سرعت توجیه می‌کند:

• کاهش چشمگیر ضایعات و دوباره‌کاری (Rework): «دوباره‌کاری» کابوس هر مدیر تولیدی است. سنگ زدن یک جوش معیوب و جوشکاری مجدد آن، به شدت پرهزینه است (اتلاف زمان، نیروی کار، مواد مصرفی). دستگاه‌های کالیبره، جوشکاری صحیح در «بار اول» (First Time Right) را ممکن می‌سازند و نرخ ضایعات را به شدت کاهش می‌دهند.

• عیب‌یابی پیشگیرانه (Predictive Maintenance): در طول فرآیند کالیبراسیون، تکنسین متخصص ممکن است متوجه شود که خروجی دستگاه «نوسان» دارد یا زیر بار سنگین «افت» می‌کند. این می‌تواند نشانه‌ای از یک خازن در حال فرسودگی یا یک ماژول IGBT ضعیف باشد. شناسایی این مشکل قبل از اینکه منجر به خرابی کامل دستگاه در وسط یک پروژه حساس شود، از ضرر هنگفت توقف خط تولید جلوگیری می‌کند.

• بهینه‌سازی مصرف مواد مصرفی:

  • سیم جوش: ولتاژ نادرست و بیش از حد، باعث افزایش شدید پاشش (Spatter) می‌شود. پاشش، سیم جوشی است که به جای تبدیل شدن به بخشی از اتصال، به اطراف پاشیده و هدر رفته است.

  • گاز محافظ: کالیبره نبودن فلومترها یا شیر برقی دستگاه می‌تواند منجر به مصرف بیش از حد گاز محافظ گران‌قیمتی مانند آرگون شود، یا برعکس، گاز کافی نرسانده و جوش را متخلخل (Porosity) کند.

نتیجه‌گیری: کالیبراسیون، بیمه یکپارچگی و تداوم تولید

در پایان، باید به این درک برسیم که کالیبراسیون دستگاه جوش یک «هزینه» یا یک «تشریفات» اداری نیست؛ این یک سرمایه‌گذاری استراتژیک در قلب فرآیند تولید شماست.

این فرآیند، «بیمه‌نامه» شما در برابر خطاهای پنهان است. این تضمین می‌کند که مهندسی دقیقی که برای طراحی یک سازه انجام داده‌اید، در عمل نیز به همان دقت اجرا می‌شود. در صنایعی که بر پایه «اعتماد» و «ایمنی» بنا شده‌اند، کالیبراسیون تنها راه برای اثبات این است که شما فرآیندهای خود را جدی می‌گیرید. این، پلی است بین «حدس زدن» و «دانستن»؛ و در مهندسی مدرن، «دانستن» تنها گزینه‌ای است که به موفقیت و ایمنی منجر می‌شود.
