به گزارش بازار، در دنیای مهندسی برق و الکترونیک، سوئیچینگ و کنترل جریان‌ها نقش حیاتی را ایفا می‌کنند. رله‌ها به عنوان یکی از ابزارهای اصلی در این زمینه، برای کنترل جریان‌های بزرگ با سیگنال‌های کوچک استفاده می‌شوند. دو نوع اصلی رله که در بسیاری از کاربردها مورد استفاده قرار می‌گیرند، رله‌های الکترومکانیکی و رله‌های حالت جامد هستند. درک تفاوت رله الکترومکانیکی و رله حالت جامد می‌تواند به مهندسان و تکنسین‌ها کمک کند تا بهترین انتخاب را برای نیازهای خاص خود به دست آورند.
هر کدام از این رله‌ها دارای ویژگی‌ها، مزایا و معایبی بوده که آن‌ها را برای کاربردهای متفاوتی مناسب می‌سازد. در این مقاله، به بررسی تفاوت رله الکترومکانیکی و رله حالت جامد می‌پردازیم. با مطالعه این مطالب، شما نه تنها با اصول کاری این رله‌ها آشنا می‌شوید، بلکه می‌توانید تصمیمات بهتری در انتخاب و استفاده از رله‌ها برای پروژه‌های مختلف خود بگیرید.
رله الکترومکانیکی چیست؟

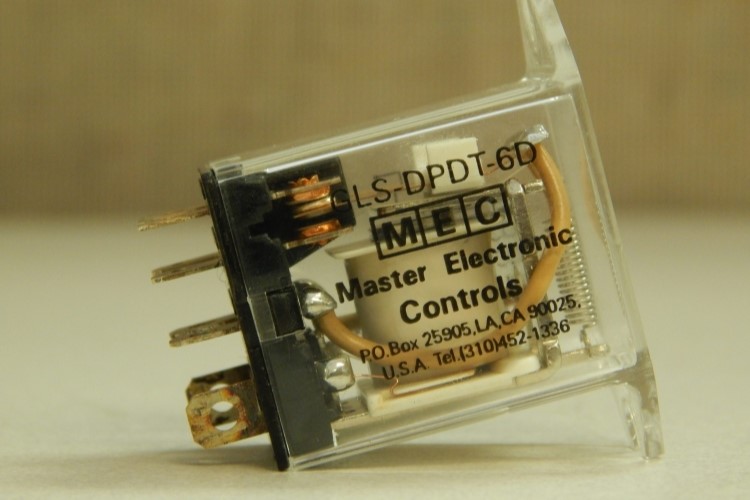

قدم اول در بررسی تفاوت رله الکترومکانیکی و رله حالت جامد شناخت اولیه هر یک از این دو نوع مهم رله است. رله الکترومکانیکی را می‌توان به عنوان یک سوئیچ مکانیکی معرفی کرد که توسط مدارات الکترونیکی کنترل می‌شود. این دستگاه با استفاده از یک آهنربای الکتریکی برای باز و بسته کردن یک یا چند کنتاکت (اتصال) عمل می‌کند. به دلیل توانایی رله در کنترل مدارهای خروجی با توان بالا به نسبت مدار ورودی، آن را به عنوان یک تقویت‌کننده نیز می‌شناسند.

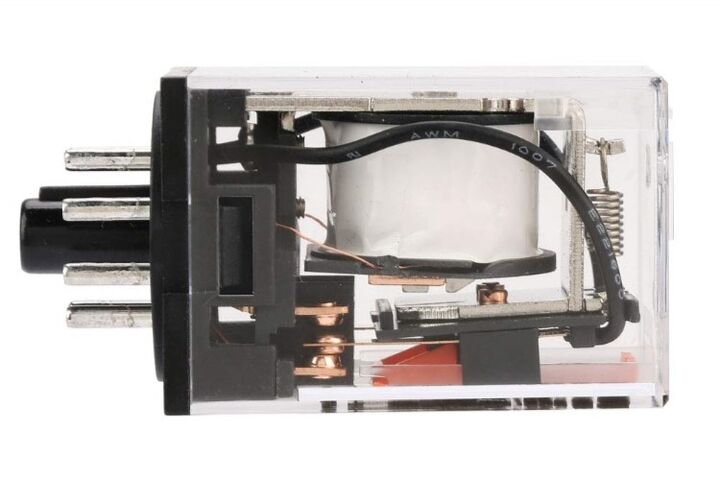

شیوه عملکرد رله را این‌گونه بیان می‌کنند که هنگام عبور جریان الکتریکی از سیم پیچ، میدان مغناطیسی تولید شده باعث جذب یک میله فلزی می‌شود که به طور مکانیکی به یک کنتاکت متصل است. این حرکت منجر به اتصال یا قطع از یک کنتاکت به کنتاکت ثابت دیگر می‌شود. با قطع جریان، میله فلزی به محل و حالت اولیه خود باز خواهد گشت که این بازگشت معمولاً توسط یک فنر صورت می‌گیرد. در برخی موارد، به ویژه در موتورهای استارت صنعتی، از نیروی گرانش نیز می‌توان در این خصوص کمک گرفت.
به طور کلی، رله‌ها برای عملیات سریع طراحی نمی‌شوند، اما به دلیل قابلیت اعتماد و انعطاف‌پذیری بالا، در بسیاری از کاربردهای صنعتی و خانگی مورد استفاده قرار می‌گیرند.
رله حالت جامد چیست؟

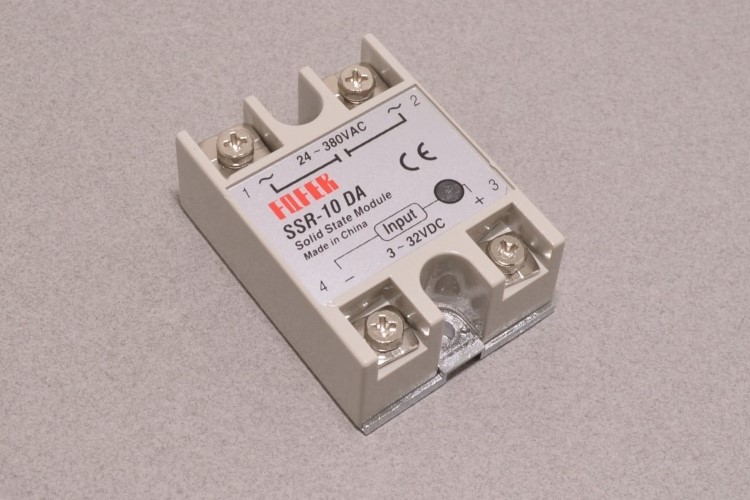

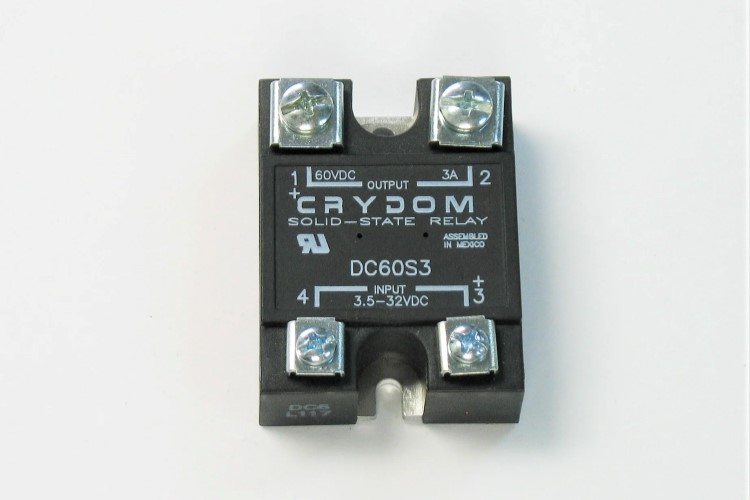

رله حالت جامد (Solid State Relay یا SSR) نوعی رله است که از اجزای الکترونیکی به جای قطعات مکانیکی برای انجام عملیات سوئیچینگ استفاده می‌کند. برخلاف رله‌های الکترومکانیکی که دارای قطعات متحرک هستند، SSRها از نیمه‌هادی‌ها مانند ترایاک‌ها، تریستورها یا MOSFETها برای کنترل جریان و ولتاژ بهره می‌برند.
عملکرد رله حالت جامد بسیار ساده است. با اعمال سیگنال کنترل به ورودی رله و فعال شدن مدار، رله با استفاده از نیمه‌هادی‌ها جریان خروجی را کنترل می‌کند. عایق‌بندی بین ورودی و خروجی از طریق عایق اپتیکی یا سایر روش‌ها صورت می‌گیرد تا اطمینان حاصل شود که هیچ ارتباط مستقیم الکتریکی بین ورودی و خروجی وجود ندارد. این عایق‌بندی برای ایمنی و جلوگیری از تداخل ضروری است.
رله‌های حالت جامد مزایای زیادی دارند. چون هیچ قطعه متحرکی در آن‌ها نیست، عمر طولانی‌تری داشته و در برابر سایش و خرابی مکانیکی مقاوم‌تر هستند. سرعت سوئیچینگ آن‌ها بسیار بالا است و به دلیل عدم وجود قطعات متحرک، عملکرد آن‌ها بی‌صدا خواهد بود. همچنین، این رله‌ها در برابر لرزش و شوک‌های مکانیکی مقاوم‌تر بوده که این ویژگی‌ها SSRها را برای کاربردهای مختلفی ایده‌آل می‌سازد.
از انواع کاربردهای رله حالت جامد می‌توان سیستم‌های کنترل گرمایش به دلیل توانایی SSR در سوئیچینگ سریع و دقیق، در کنترل موتورها، به ویژه در محیط‌های صنعتی که نیاز به دوام و عملکرد مطمئن دارند، در سیستم‌های روشنایی به دلیل سرعت و دقت بالا در کنترل و در تجهیزات پزشکی و آزمایشگاهی با نیاز به سوئیچینگ بی‌صدا و دقیق را مثال زد.
بررسی انواع تفاوت رله الکترومکانیکی و رله حالت جامد
رله‌های الکترومکانیکی و رله‌های حالت جامد هر دو به منظور سوئیچینگ جریان‌ها در مدارهای الکتریکی استفاده می‌شوند، اما تفاوت‌های زیادی در ساختار، عملکرد و کاربردهای آن‌ها وجود دارد.برای انتخاب و خرید رله مناسب در اینجا به انواع تفاوت رله الکترومکانیکی و رله حالت جامد اشاره می‌کنیم:
ساختار
- رله الکترومکانیکی: شامل قطعات متحرک مانند کنتاکت‌ها و سیم‌پیچ است. وقتی جریان الکتریکی از سیم‌پیچ عبور می‌کند، میدان مغناطیسی ایجاد خواهد کرد که باعث حرکت کنتاکت‌ها و تغییر وضعیت سوئیچ می‌شود.
- رله حالت جامد: هیچ قطعه متحرکی ندارد و از نیمه‌هادی‌هایی مانند ترایاک‌ها،تریستورها و MOSFETها برای سوئیچینگ استفاده می‌کند. کنترل جریان و ولتاژ توسط اجزای الکترونیکی انجام می‌شود.
سرعت سوئیچینگ
- رله الکترومکانیکی: به دلیل وجود قطعات متحرک نیازمند به زمان برای جابه‌جایی، سرعت سوئیچینگ کمتری دارد.
- رله حالت جامد: سرعت سوئیچینگ بسیار بالاتری دارد؛ زیرا از اجزای الکترونیکی استفاده می‌کند و نیاز به جابجایی فیزیکی نیست.
عمر مفید
- رله الکترومکانیکی: عمر مفید محدودتری دارد؛ زیرا قطعات متحرک آن به مرور زمان دچار سایش و خرابی می‌شوند.
- رله حالت جامد: عمر مفید طولانی‌تری دارد؛ زیرا هیچ قطعه متحرکی در آن نیست که دچار سایش شود.
عملکرد بی‌صدا
- رله الکترومکانیکی: به دلیل وجود قطعات متحرک، هنگام سوئیچینگ صدای کلیک تولید می‌کند.
- رله حالت جامد: عملکرد بی‌صدا دارد؛ چون از قطعه متحرکی در آن به کمک گرفته نشده است.
مقاومت در برابر شوک و لرزش
- رله الکترومکانیکی: به دلیل وجود قطعات متحرک، حساسیت بیشتری به شوک‌ها و لرزش‌های مکانیکی دارد.
- رله حالت جامد: در برابر شوک‌ها و لرزش‌های مکانیکی مقاوم‌تر است؛ زیرا هیچ قطعه متحرکی در آن‌ها نیست.
کنترل جریان‌های بزرگ
- رله الکترومکانیکی: می‌تواند جریان‌های بسیار بالا را کنترل کند و معمولاً برای کاربردهای با جریان بالا و ولتاژ بالا مناسب است.
- رله حالت جامد: برای جریان‌های نسبتاً پایین‌تر مناسب است، اما با استفاده از تکنولوژی‌های پیشرفته می‌تواند جریان‌های بالاتر را نیز کنترل کند.
هزینه
- رله الکترومکانیکی: معمولاً هزینه کمتری نسبت به SSRها دارند و در دسته کاربردهای ساده و اقتصادی قرار می‌گیرند.
- رله حالت جامد: هزینه بالاتری دارند، اما در بلندمدت به دلیل عمر طولانی‌تر و نیاز کمتر به تعمیر و نگهداری، اقتصادی‌تر هستند.
کاهش قوس الکتریکی
- رله الکترومکانیکی: ممکن است در هنگام سوئیچینگ نویز و قوس الکتریکی تولید کند.
- رله حالت جامد: قابلیت خاموش کردن بار AC در نقطه جریان بار صفر را دارد که باعث از بین رفتن کامل قوس الکتریکی و کاهش نویز الکتریکی می‌شود.
کاربردها
- رله الکترومکانیکی: معمولاً در کاربردهایی استفاده می‌شود که نیاز به سوئیچینگ جریان‌های بالا با هزینه کمتر دارند، مانند تجهیزات صنعتی و خودروسازی.
- رله حالت جامد: در کاربردهایی که نیاز به سرعت سوئیچینگ بالا، عملکرد بی‌صدا و عمر طولانی دارند، مانند سیستم‌های کنترل گرمایش، روشنایی، تجهیزات پزشکی و آزمایشگاهی استفاده می‌شود.
هر دو نوع رله بسته به نیاز و شرایط خاص کاربردی، مزایا و معایب خاص خود را دارند و انتخاب بین آن‌ها باید با توجه به تفاوت رله الکترومکانیکی و رله حالت جامد و نیازهای خاص پروژه و محیط عملیاتی صورت گیرد.
